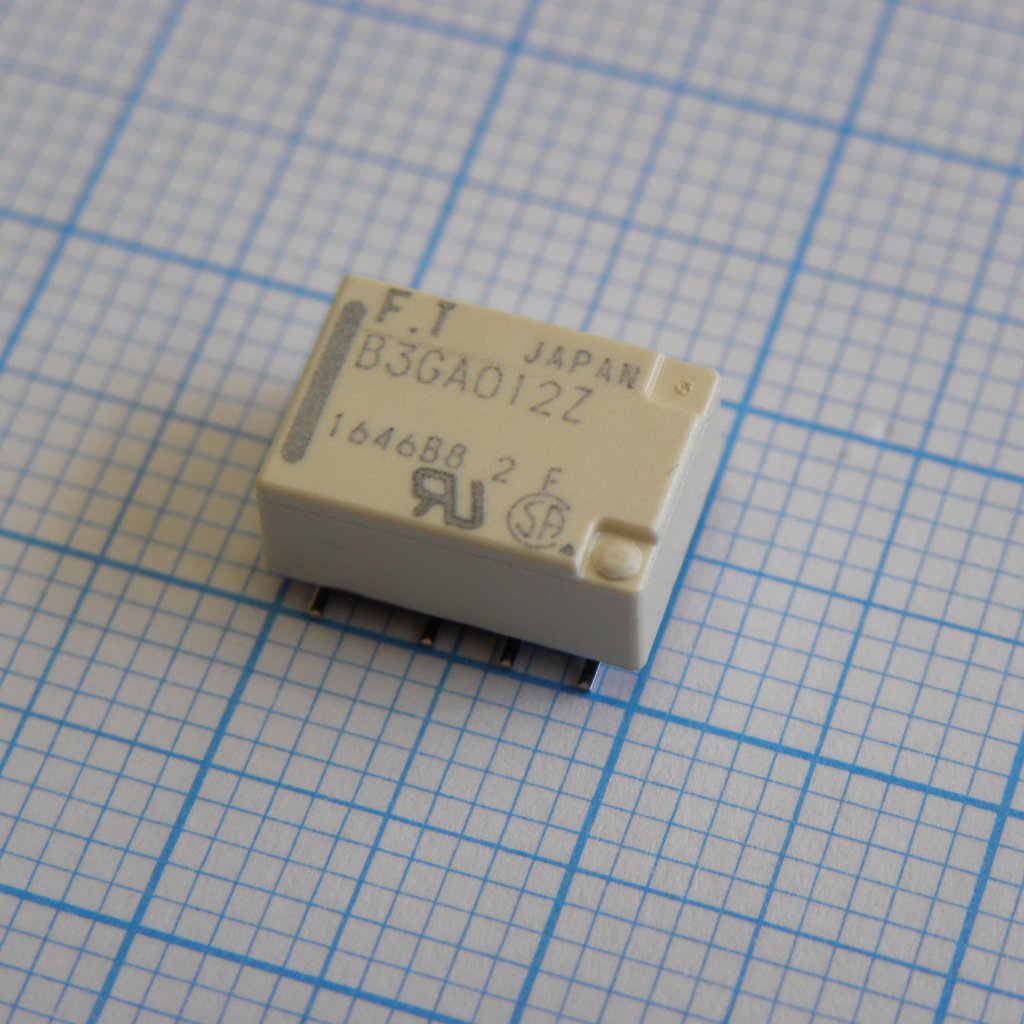

Signal Relay 12VDC 2A DPDT (( 10.6mm 8.2mm 5.45mm)) Surface Mount
У поставщика
ПроизводительFCL
У поставщиков
244 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:244 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 142,46 |
| от 6 | 140,01 |
| от 11 | 136,71 |
| от 21 | 131,72 |
| от 42 | 124,20 |
Описание
Сигнальное реле FCL серии FTR-B3GA012Z-B10 на 12 В постоянного тока. Коммутирует нагрузку до 2 А, имеет конфигурацию контактов DPDT (два переключающих контакта). Выполнено в компактном корпусе для поверхностного монтажа. Применяется в промышленной автоматике, телекоммуникационном оборудовании и системах управления.
Технические характеристики
| Ширина | 8.2mm |
| Высота | 5.45mm |
| Длина | 10.6mm |
| Вес | 0.85g |
| Герметизация | RT III (plastic sealed) |
| Тип катушки | A (Standard type) |
| Без свинца | Да |
| Упаковка | B10 (Tape & Peel) |
| Размеры | 10.6mm x 8.2mm x 5.45mm |
| Описание | Signal Relay 12VDC 2A DPDT Surface Mount |
| Артикул | FTR-B3GA012Z-B10 |
| Форма контакта | 2 form C (DPDT) |
| Время срабатывания | 3ms max |
| Тип корпуса | Surface mount |
| Время отпускания | 3ms max |
| Тип монтажа | SMD |
| Тип клеммы | G (Surface mount) |
| Mounting space | 87mm² |
| Соотв. RoHS | Да |
| Сопр. катушки | 1028Ω ±10% |
| Мех. ресурс | 50 x 10^6 operations |
| Coil power rated | 140mW |
| Материал контакта | Gold overlay silver nickel |
| Станд. безоп. | UL, CSA, BSI, IEC60950-1, Telcordia/FCC part 68 |
| Влажн. хранения | 5% to 85% RH |
| Описание | Low Signal Relays - PCB SIGNAL |
| Coil voltage rated | 12VDC |
| Min switching load | 0.01mA 10mVDC |
| Макс. коммутируемая мощность | 62.5VA / 30W |
| Темп. хранения | -40°C to +85°C |
| Max carrying current | 2A |
| Примечание | 12VDC 2A DPDT |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемое напряжение | 250VAC / 220VDC |
| Раб. температура | -40°C to +85°C |
| Creepage open contacts | 0.28mm |
| Clearance open contacts | 0.28mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Номин. контактов (резистивная) | 30VDC 1A / 125VAC 0.3A |
| Coil must operate voltage | 9.0VDC |
| Coil must release voltage | 1.2VDC |
| Creepage contacts to coil | 1.60mm |
| Clearance contacts to coil | 1.0mm |
| Начальное сопротивление контакта | 75mΩ max at 1A 6VDC |
| Creepage adjacent contacts | 1.0mm |
| Electrical life rated load | 100 x 10^3 operations at 1A 30VDC / 0.3A 125VAC |
| Shock resistance endurance | 1000m/s² (6±1ms) |
| Clearance adjacent contacts | 1.0mm |
| Shock resistance misoperation | 750m/s² (11±1ms) |
| Vibration resistance endurance | 10 to 55 to 10Hz single amplitude 2.5mm |
| Surge strength contacts to coil | 2500V |
| Эл. прочность разомкнутых контактов | 1000VAC 1min |
| Vibration resistance misoperation | 10 to 55 to 10Hz single amplitude 1.65mm |
| Dielectric strength coil to contact | 1500VAC 1min |
| Диэл. прочность соседних контактов | 1000VAC 1min |
