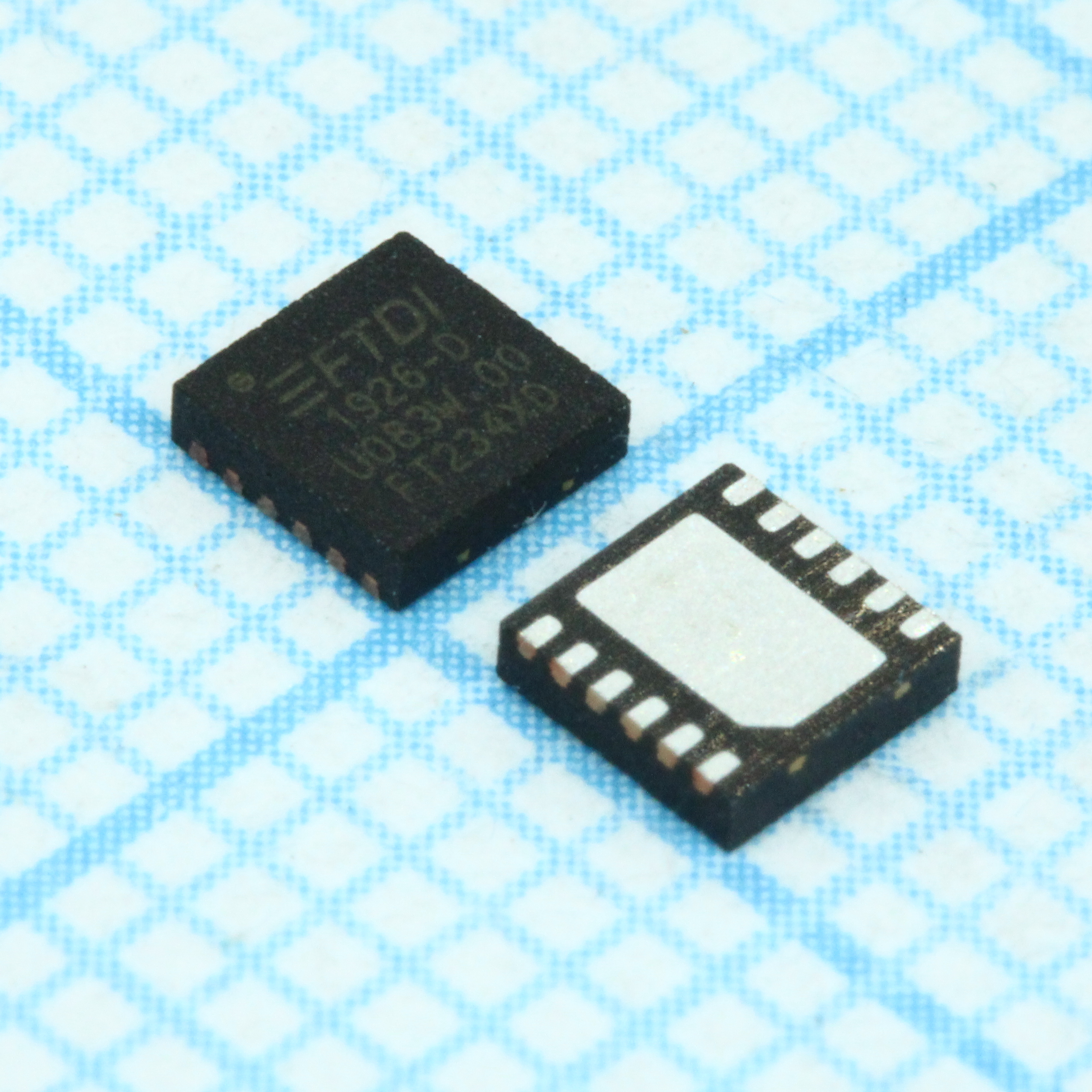

Интерфейс: USB <-> UART 12DFN FT234XD-R
У поставщика
ПроизводительFTDI
У поставщиков
1 326 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 326 шт
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 483,18 |
| от 19 | 461,15 |
| от 38 | 446,42 |
| от 76 | 433,46 |
| от 151 | 424,70 |
Описание
Микросхема FT234XD-R от FTDI — компактный интерфейс USB-UART. Работает в широком диапазоне температур от -40 до +85°C, выполнена в миниатюрном корпусе 12-DFN (3x3 мм). Подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| Parity | odd, even, mark, space, Нет |
| Корпус | 12 Pin DFN |
| Без свинца | Да |
| Usb tid | 40001465 (Rev D) |
| Тип монтажа | SMD |
| Data bits | 7, 8 |
| Кол-во выводов | 12 |
| Rx buffer | 512 bytes |
| Stop bits | 1, 2 |
| Tx buffer | 512 bytes |
| Скорость USB | USB 2.0 Full Speed |
| Io voltage | 3.3V |
| Mtp memory | 2048 bytes |
| Описание | USB to BASIC UART IC |
| Артикул | FT234XD-R |
| Производитель | FTDI |
| Макс. скорость передачи данных | 3 Mbaud |
| Data rate min | 300 baud |
| Avcc filtering | integrated |
| Driver support | Vcp: Windows 10 32/64-bit, Windows 8/8.1 32/64-bit, Windows 7 32/64-bit, Windows Vista 32/64-bit, Windows XP 32/64-bit, Windows 98/98SE/ME/2000/Server 2003/XP/Server 2008/Server 2012 R2, Windows XP Embedded, Windows CE 4.2/5.0/6.0, Mac OS 8/9/OS-X, Linux 2.4 and greater; D2xx: Windows 10 32/64-bit, Windows 8/8.1 32/64-bit, Windows 7 32/64-bit, Windows Vista 32/64-bit, Windows XP 32/64-bit, Windows 98/98SE/ME/2000/Server 2003/XP/Server 2008/Server 2012 R2, Windows XP Embedded, Windows CE 4.2/5.0/6.0, Linux 2.4 and greater, Android(J2xx) |
| Io voltage min | 1.8V |
| Сброс при включении | integrated |
| Соотв. RoHS | Да |
| Напряжение питания | +5V |
| Usb compliance | USB 2.0 |
| Тактовая частота | 48MHz |
| Варианты упак. | R: Taped and Reel - 5,000pcs per reel; T: Tray packing - 490pcs per tray |
| Active current typ | 8mA |
| Io input tolerance | 5V |
| Размеры упаковки | 3mm x 3mm |
| Suspend current typ | 70uA |
| Частота генератора | 12MHz |
| Internal ldo voltages | 3.3V, 1.8V |
| Io drive strength max | 16mA |
| Io drive strength min | 4mA |
| Uart signal inversion | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Unique usb serial number | Да |
| Usb power configurations | bus-powered, self-powered, bus-powered with power switching |
| External crystal required | Нет |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Battery charging detection | Да |
| Описание (англ.) | USB SERIAL BASIC UART 12DFN |
| Host controller compatibility | UHCI, OHCI, EHCI |
| Рабочая температура | -40В°C ~ 85В°C |
