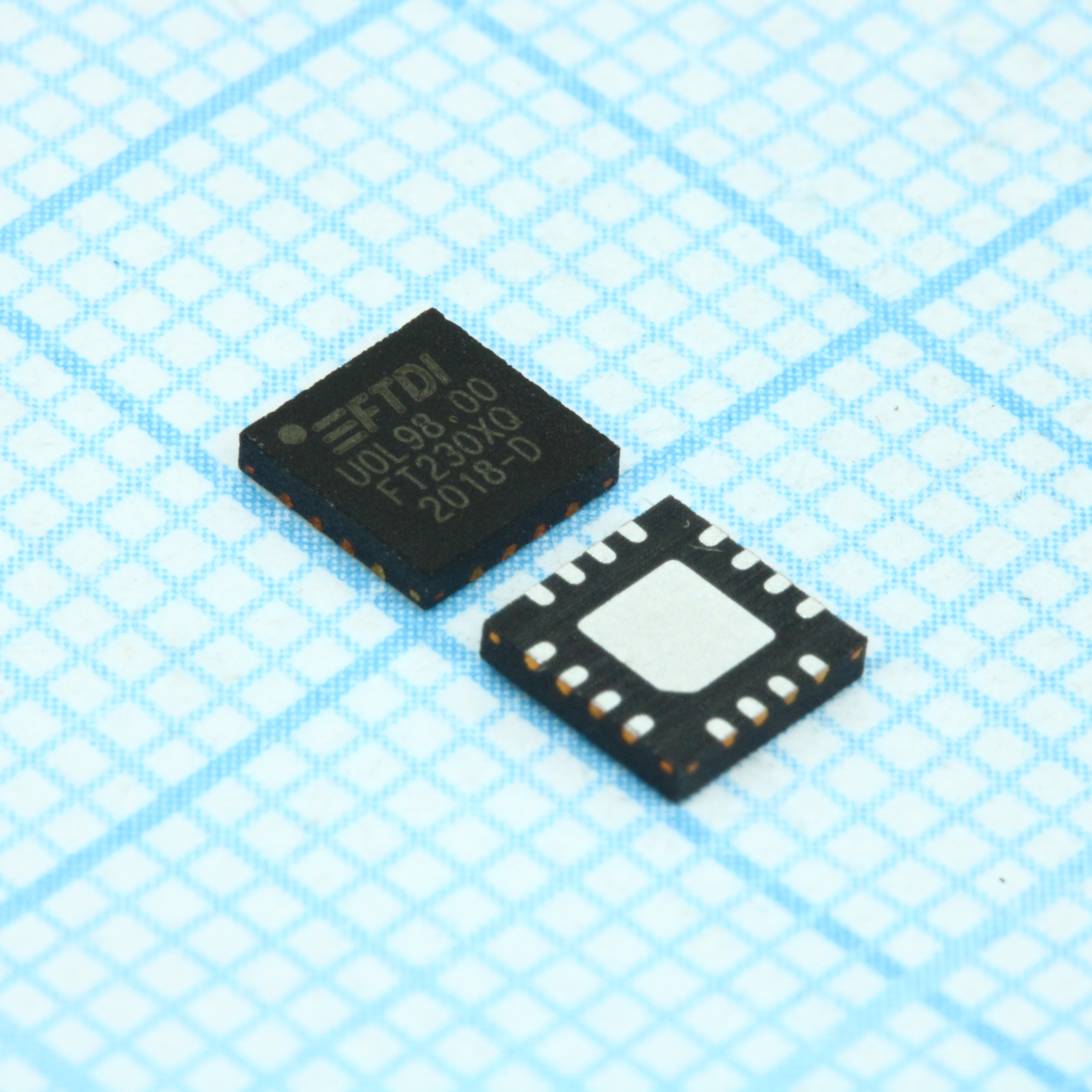

Микросхема FT230XQ-R
У поставщика
У поставщиков
733 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:733 шт
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 735,11 |
| от 13 | 703,86 |
| от 25 | 682,95 |
| от 50 | 664,55 |
| от 99 | 652,12 |
Описание
Микросхема FT230XQ-R от FTDI — это компактный USB-UART мост (конвертер) с поддержкой интерфейса USB 2.0. Устройство предназначено для организации связи между микроконтроллерами и USB-портом компьютера. Модель отличается низким энергопотреблением и не требует внешнего кварцевого резонатора, что упрощает разработку встраиваемых систем.
Технические характеристики
| Корпус | 16-pin QFN |
| Упаковка | Tape and Reel, 5000pcs per reel |
| Io level | True 3.3V CMOS output, TTL input, 5V tolerant, operates down to 1.8V with external pull-ups |
| Тип монтажа | SMD |
| Скорость передачи данных | 300 baud to 3 Mbaud (RS422, RS485, RS232 at TTL levels) |
| Интерфейс | USB to asynchronous serial UART |
| Без свинца | Pb-free |
| Usb clock | 48MHz |
| Описание | USB to BASIC UART IC |
| Артикул | FT230XQ-R |
| Uart parity | odd/even/mark/space/no parity |
| Cbus io pins | configurable |
| Internal ldo | 3.3V/1.8V |
| Корпус | 16-QFN (4x4) |
| Соотв. RoHS | Да |
| Rx buffer size | 512 bytes |
| Напряжение питания | 5V |
| Tx buffer size | 512 bytes |
| Uart data bits | 7 or 8 |
| Uart stop bits | 1 or 2 |
| Usb compliance | USB 2.0 Full Speed |
| Mtp memory size | 2048 bytes |
| External crystal | not required |
| Led drive signals | transmit and receive LED drive signals |
| Bit bang interface | synchronous and asynchronous with RD# and WR# strobes |
| Внутр. генератор | 12MHz |
| Power configurations | bus-powered, self-powered, bus-powered with power switching |
| Output drive strength | 4mA min, 16mA max |
| Uart signal inversion | Да |
| Usb pullup resistance | 1.5kΩ |
| Usb host compatibility | UHCI/OHCI/EHCI |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Unique usb serial number | Да |
| Battery charger detection | Да |
| Integrated avcc filtering | Да |
| Integrated power on reset | Да |
| Supply current active typ | 8mA |
| Supply current suspend typ | 125uA |
| Диап. раб. темп. | -40°C to 85°C |
| Описание (англ.) | USB SERIAL BASIC UART 16QFN |
| Рабочая температура | -40В°C ~ 85В°C |
