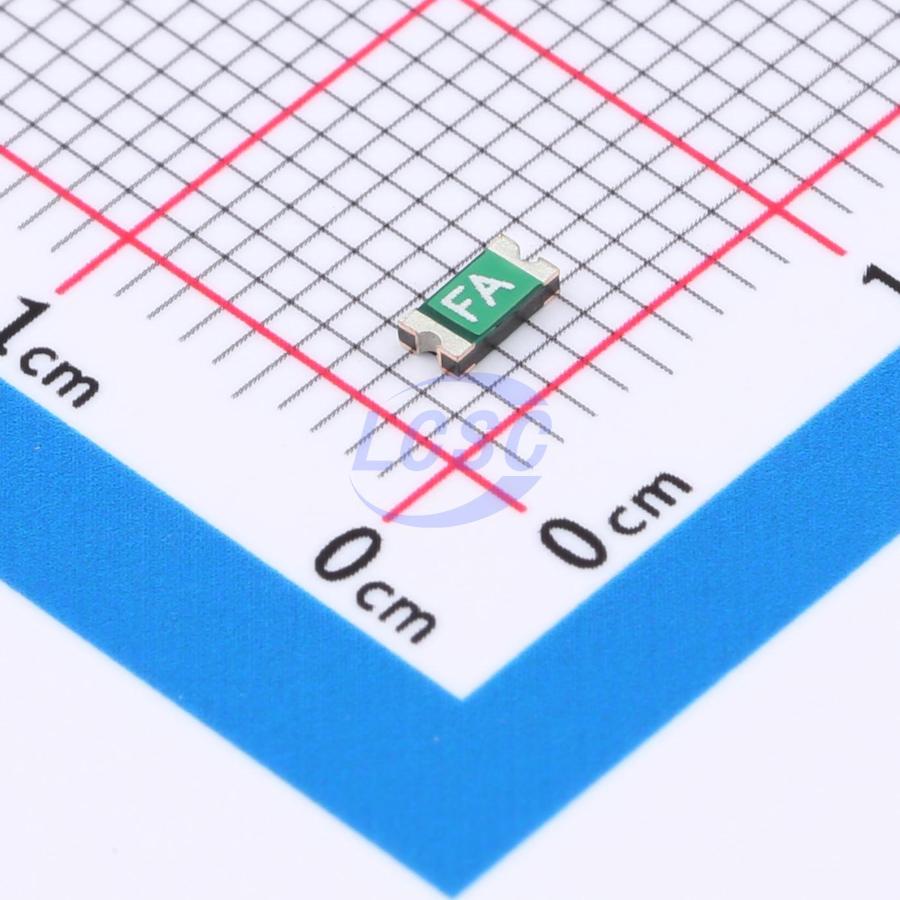

Предохранитель самовосстанавливающийся FSMD010-1206-R
У поставщика
У поставщиков
66 007 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:39 826 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,05 |
| от 1 018 | 3,31 |
| от 1 709 | 2,90 |
| от 2 849 | 2,58 |
| от 4 721 | 2,35 |
Склад 13
В наличии:16 881 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 136 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,12 |
| от 357 | 4,34 |
| от 713 | 3,68 |
| от 1 425 | 3,20 |
| от 3 000 | 2,88 |
Склад 12
В наличии:9 300 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,23 |
| от 100 | 2,23 |
Описание
Самовосстанавливающийся предохранитель (PTC-термистор) FSMD010-1206-R от Fuzetec предназначен для защиты цепей от перегрузок по току и короткого замыкания. Выполнен в компактном SMD-корпусе типоразмера 1206 для поверхностного монтажа. После устранения неисправности автоматически возвращается в рабочее состояние, что исключает необходимость замены. Применяется в портативной электронике, периферийных устройствах и системах управления питанием.
Технические характеристики
| Мощность, Вт | 0.4W |
| Серия | FSMD1206 Series |
| Ток, А | 0.10A |
| Корпус | 1206 |
| Напряжение, В | 60VDC |
| Особенности | Solid state, faster time to trip, lower resistance |
| Тип монтажа | SMD |
| Размеры | Width max: 1.80mm; Width min: 1.50mm; Макс. длина: 3.50mm; Мин. длина: 3.00mm; Макс. толщина: 0.85mm; Thickness min: 0.45mm; Terminal d max: 0.75mm; Terminal d min: 0.10mm; Terminal e max: 0.45mm; Terminal e min: 0.10mm |
| Сопротивление | 1.60Ω min, 15.00Ω max after trip |
| Описание | Surface Mountable PTC Resettable Fuse |
| Ток макс., А | 100A |
| Артикул | FSMD010-1206-R |
| Time to Trip | 1 s |
| Без галогенов | Да |
| Ток удержания | 0.10A |
| Размер корпуса | 1206 |
| Тип упаковки | Surface Mount PTC Resettable Fuse |
| Время срабатывания | 1.00s |
| Ток срабатывания | 0.25A |
| Current - Max | 100 A |
| Mounting Type | Surface Mount |
| Voltage - Max | 60V |
| Pad layout mm | A: 2.00; B: 1.00; C: 1.90 |
| Ном. напряжение | 60V DC |
| Package / Case | 1206 (3216 Metric), Concave |
| Мин. сопротивление | 1.60Ω |
| Соотв. RoHS | Да |
| Thickness (Max) | 0.033" (0.85mm) |
| Size / Dimension | 0.128" L x 0.065" W (3.25mm x 1.65mm) |
| Сертификаты | UL, C-UL, TÜV |
| Описание | RESETTABLE FUSE - SMD, 1206 SIZE |
| Max fault current | 100A |
| Рассеиваемая мощность | 0.4W |
| Темп. диапазон | -40°C to 85°C |
| Условия хранения | <30°C / 60%RH |
| Current - Trip (It) | 250 mA |
| Storage environment | <30°C / 60%RH |
| Материал выводов | Pure Tin |
| Time to trip current | 0.50A |
| Operating Temperature | -40°C ~ 85°C |
| Terminal pad material | Pure Tin |
| Current - Hold (Ih) (Max) | 100 mA |
| Resistance max after trip | 15.00Ω |
| Soldering characteristics | Pb-Free Assembly, Peak Temperature 260°C, Time within 5°C of peak 20-40 seconds |
| Диап. раб. темп. | -40℃ to 85℃ |
| Solder reflow peak temperature | 260°C |
| Resistance - Initial (Ri) (Min) | 1.6 Ohms |
| Resistance - Post Trip (R1) (Max) | 15 Ohms |
| Максимальное рабочее напряжение,В | 60 |
| Максимальный ток, не приводящий к срабатыванию, I hold,А | 100 |
