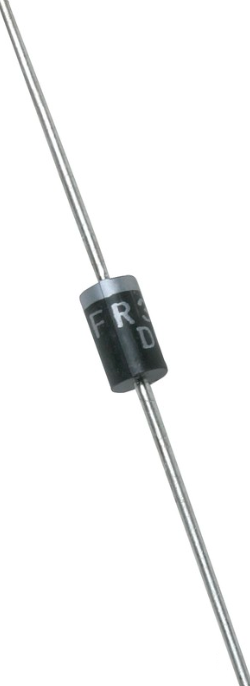

Диод FR307 KSEM
У поставщика
У поставщиков
49 600 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,94 |
| от 200 | 2,82 |
| от 400 | 2,74 |
| от 1 000 | 2,70 |
Цены поставщиков
РадиоЧип
В наличии:49 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,94 |
| от 200 | 2,82 |
| от 400 | 2,74 |
| от 1 000 | 2,70 |
Описание
Диод FR307 от KSEM — быстровосстанавливающийся выпрямительный диод в корпусе DO-27 для монтажа в отверстия. Рассчитан на средний прямой ток 3 А и обратное напряжение до 1000 В, время восстановления 500 нс. Применяется в импульсных источниках питания и высокочастотных выпрямителях промышленной автоматики.
Технические характеристики
| Тип | Fast Recovery Rectifier |
| Вес | 0.98g (0.0345 oz) |
| Корпус | DO-27 |
| Тип монтажа | THT |
| Полярность | Color band denotes cathode |
| Длина корпуса | 24.0mm (0.945in) min |
| Артикул | FR307G |
| Напряжение среднеквадратичное | 700V |
| Производитель | KSEM |
| Диаметр корпуса | 5.6mm (0.220in) max / 5.0mm (0.197in) min |
| Материал корпуса | Molded plastic body (UL 94V-0) |
| Диаметр вывода | 1.3mm (0.052in) max / 0.9mm (0.035in) min |
| Напряжение блокировки DC | 1000V |
| Capacitance junction | 62pF |
| Время обратного восстановления | 500ns |
| Current reverse dc 25c | 2.0uA |
| Current average forward | 3.0A |
| Current reverse dc 125c | 200uA |
| Температура пайки макс. | 260°C for 10 seconds |
| Диап. темп. хр. | -55 to +150°C |
| Current peak forward surge | 150.0A |
| Диап. раб. темп. | -55 to +150°C |
| Voltage forward instantaneous | 1.30V |
| Повторяющееся пиковое обратное напряжение | 1000V |
| Термосопротивление переход-среда | 45.0°C/W |
