Диод FR307
В наличии
На своём складе
5 499 шт.
Норм. уп.: 1250
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 2,64 |
| от 200 | 2,53 |
| от 400 | 2,46 |
| от 1 000 | 2,42 |
Описание

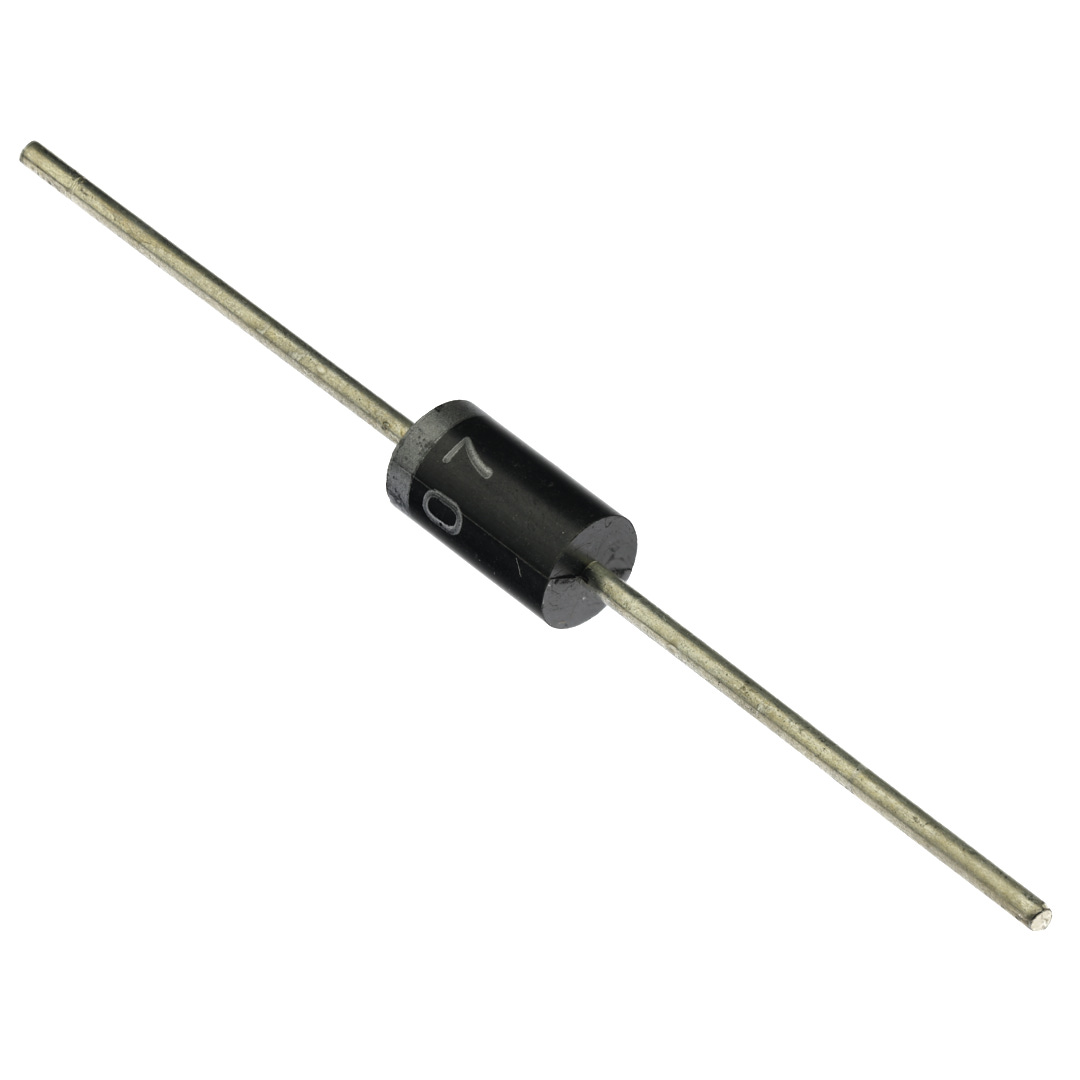

Быстродействующий диод FR307 от KEEN SIDE. Компонент рассчитан на максимальное обратное напряжение до 1000 В и импульсный прямой ток до 150 А, время обратного восстановления составляет 500 нс. Выполнен в корпусе DO-201AD с осевыми выводами для монтажа в отверстия. Применяется в импульсных источниках питания и высокочастотных выпрямителях промышленной электроники.
Технические характеристики
| Корпус | Molded plastic, DO-201AD |
| Tension | 5 lbs (2.3kg) |
| Тип монтажа | Выводной |
| Полярность | Color band denotes cathode end |
| Компонент | FR307 |
| Клеммы | Plated axial leads, solderable per MIL-STD-750 |
| Длина вывода | 0.375" (9.5mm) |
| Корпус | DO-201AD |
| Положение монтажа | Any |
| Макс. RMS напряжение | 700V |
| Температура пайки | 250°C for 10 seconds |
| Flammability classification | 94V-0 |
| Макс. DC блокирующее напряжение | 1000V |
| Тип. емкость перехода | 65pF |
| Maximum reverse recovery time | 500ns |
| Maximum dc reverse current at 25c | 10µA |
| Maximum dc reverse current at 55c | 150µA |
| Peak forward surge current 8 3ms sine | 150A |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Диапазон раб. и темп. хранения | -55°C to +150°C |
| Average forward rectified current at ta 75c | 3A |
| Maximum instantaneous forward voltage at 3a | 1.3V |
| Reverse recovery test conditions if 0 5a ir 1a irr 0 25a | Да |
| Время обратного восстановления trr, нс | 500 |
| Ёмкость перехода, пФ | 65 |
| Импульсный прямой ток IFSM (8.3 мс), А | 150 |
| Обратное напряжение, В | 1000 |
| Прямое напряжение, В | 1,3 |
| Прямой ток, А | 3 |
| Ток утечки | 10 |
| Рабочая температура | -55…+150 °C |
