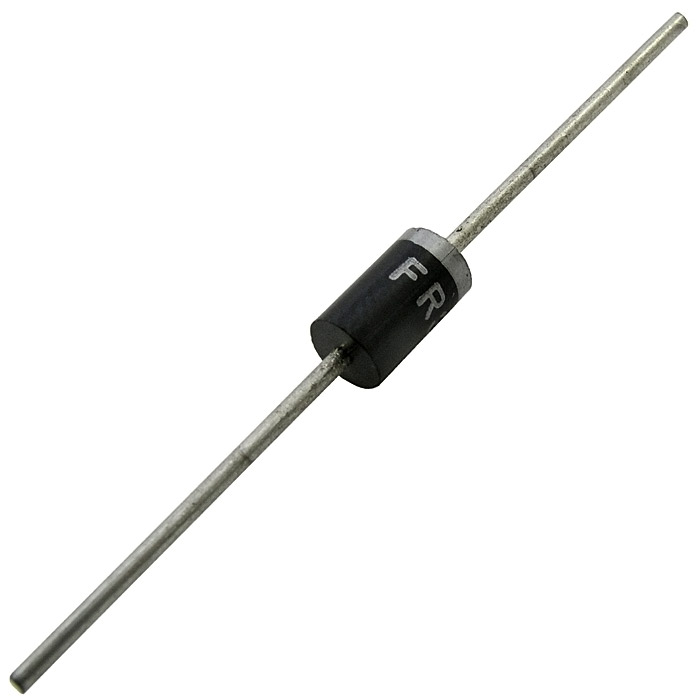

Диод FR307
У поставщика
У поставщиков
90 шт.
Норм. уп.: 50
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 5,14 |
| от 60 | 4,94 |
| от 120 | 4,80 |
| от 200 | 4,70 |
Цены поставщиков
Склад 2
В наличии:80 шт
Срок поставки: до 2 недель
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 30 | 5,14 |
| от 60 | 4,94 |
| от 120 | 4,80 |
| от 200 | 4,70 |
Склад 12
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,32 |
| от 50 | 6,51 |
| от 500 | 5,57 |
Описание
Диод FR307 от DC Components — высокоскоростной выпрямитель в выводном корпусе. Рассчитан на обратное напряжение до 1000 В и прямой ток до 3 А. Подходит для импульсных блоков питания и бытовой электроники.
Технические характеристики
| Тип | Fast Recovery Rectifier |
| Примечания | For capacitive load, derate current by 20%. Single phase, half wave 60Hz, resistive or inductive load. |
| Вес | 1.18g |
| Корпус | DO-201 |
| Особенности | Fast switching, Low forward voltage drop, High current capability, High surge capability, High reliability |
| Тип монтажа | Выводной |
| Длина корпуса | 9.5mm |
| Артикул | FR307 |
| Напряжение среднеквадратичное | 700V |
| Диаметр корпуса | 5.6mm |
| Диаметр вывода | 1.3mm |
| Длина вывода мин. | 25.4mm |
| Напряжение блокировки DC | 1000V |
| Forward voltage at 3A | 1.3V |
| Время обратного восстановления | 500ns |
| Обратный ток при 25°C | 10mA |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Макс. раб. темп. | +150°C |
| Мин. раб. темп. | -55°C |
| Junction capacitance typical | 65pF |
| Повторяющееся пиковое обратное напряжение | 1000V |
| Current peak forward surge 8.3ms | 200A |
| Current average forward rectified | 3.0A |
