Диод выпрямительный общего применения 600В 3А 250нс
У поставщика
ПроизводительGalaxy ME
У поставщиков
879 шт.
Норм. уп.: 1250
Цены поставщиков
Склад 13
В наличии:879 шт
Срок поставки: до недели
Норм. уп.: 1250
Минимальная партия: 108 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,41 |
| от 57 | 5,83 |
| от 97 | 5,28 |
| от 194 | 4,86 |
| от 387 | 4,53 |
Описание

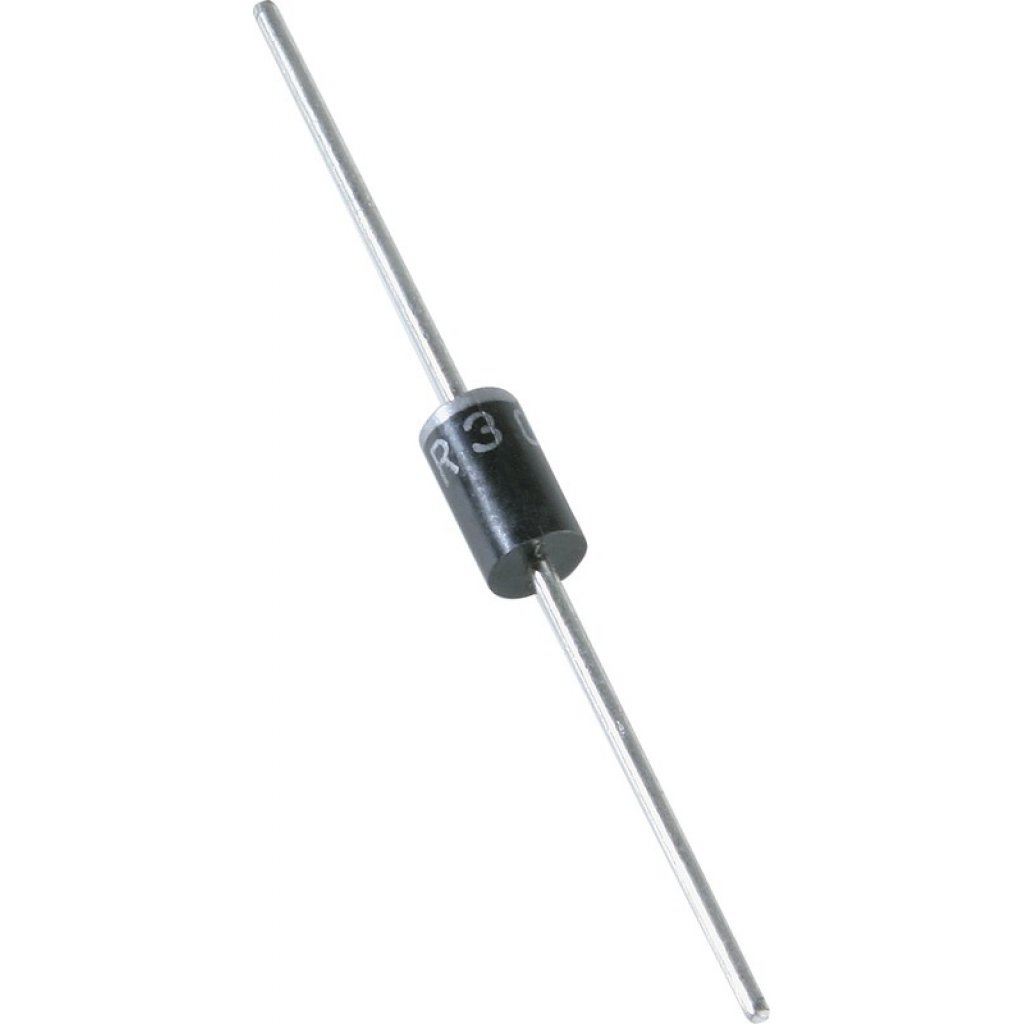

Диод выпрямительный общего применения FR305 от производителя Galaxy ME. Компонент рассчитан на обратное напряжение 600 В и прямой ток 3 А, отличаясь быстрым временем восстановления 250 нс. Предназначен для высокочастотного выпрямления, защиты от обратного напряжения и импульсных помех в блоках питания и преобразователях.
Технические характеристики
| Корпус | JEDEC DO-27 molded plastic |
| Тип | Rectifier |
| Вес | 1.15 grams |
| Корпус | DO-201 |
| Тип монтажа | THT |
| Полярность | Color band denotes cathode |
| Компонент | FR305 |
| Клеммы | Axial lead, solderable per MIL-STD-202 Method 208 |
| Размеры | JEDEC DO-27 (dimensions in millimeters per drawing) |
| Описание | Fast recovery rectifier, general purpose |
| Длина вывода | 9.5mm |
| Напряжение среднеквадратичное | 420V |
| Voltage rrm | 600V |
| Способ монтажа | Axial lead |
| Test condition | Single phase, half wave, 60Hz, resistive or inductive load; derate by 20% for capacitive load |
| Прямое напряжение | 1.3V @ 3.0A |
| Положение монтажа | Any |
| Обратный ток при 25°C | 10.0µA |
| Напряжение блокировки DC | 600V |
| Емкость перехода | 32pF @ 1MHz, 4V DC |
| Обратный ток при 100°C | 200.0µA |
| Примечание | Диод 600V 3A 250ns |
| Имп. ток прямо | 150.0A |
| Время обратного восстановления | 250ns |
| Средний прямой ток | 3.0A |
| Тип упаковки | Bulk (россыпь) |
| Диап. темп. хр. | -55°C to +150°C |
| Plastic material ul rating | 94V-0 |
| Диап. раб. темп. | -55°C to +125°C |
| Описание (англ.) | DIODE GEN PURP 600V 3A 250ns Fast Recovery DO201 |
| Тепловое сопротивление переход-среда | 22°C/W |
