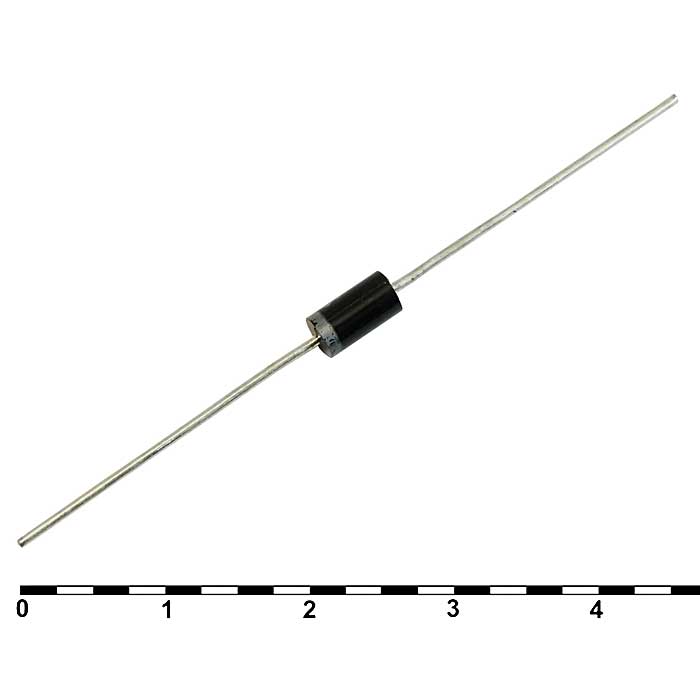

Диод FR157
У поставщика
У поставщиков
9 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 10000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,11 |
| от 200 | 1,21 |
Описание
Диод FR157 от Kingtronics — быстровосстанавливающийся выпрямительный диод в корпусе DO-15. Рассчитан на прямой ток до 1,5 А и обратное напряжение 1000 В, время восстановления — 0,5 мкс. Работает в диапазоне температур от -55 до +150 °С. Применяется в импульсных блоках питания и преобразователях промышленной автоматики.
Технические характеристики
| Тип | Fast Recovery Rectifier Diode |
| Примечания | For capacitive load, derate current by 20% |
| В упаковке | 3000 |
| Монтаж | выводные |
| Корпус | Тип: DO-15; Вес: 0.40 g; Тип монтажа: THT; Полярность: Color band denotes cathode; Длина корпуса: 0.230-0.300 in (5.8-7.6 mm); Диаметр корпуса: 0.104-0.140 in (2.6-3.6 mm); Диаметр вывода: 0.028-0.034 in (0.7-0.9 mm); Длина вывода мин.: 1.0 in (25.4 mm) |
| Температура pn-перехода | -55...+150 |
| Особенности | Low forward voltage drop, High current capability, High reliability, High surge current capability |
| Корпус | DO-15 |
| Компонент | FR157 |
| Прямой ток | 1.5 |
| Прямое напр. | 1000 |
| Рабочая температура | -55…+150 °С |
| Время восстановления | 0.5 |
| Current ratings | Peak forward surge current 8.3ms: 50A; Средний выпрямленный ток: 1.5A |
| Прямое напряжение | 1.2V at 1.5A |
| Обратный ток | At 25C: 5.0µA; At 100C: 100µA |
| Voltage ratings | Напряжение блокировки DC: 1000V; Ср.кв. обратное напряжение: 700V; Повторяющееся импульсное обратное напряжение: 1000V |
| Ед. тока | А |
| Темп. диапазон | Storage: -55 to +150°C; Operating: -55 to +125°C |
| Емкость перехода | 30pF at 4V reverse |
| Усл. пайки | 250°C/10 seconds, 0.375 inch lead length |
| Время обратного восстановления | 500ns |
