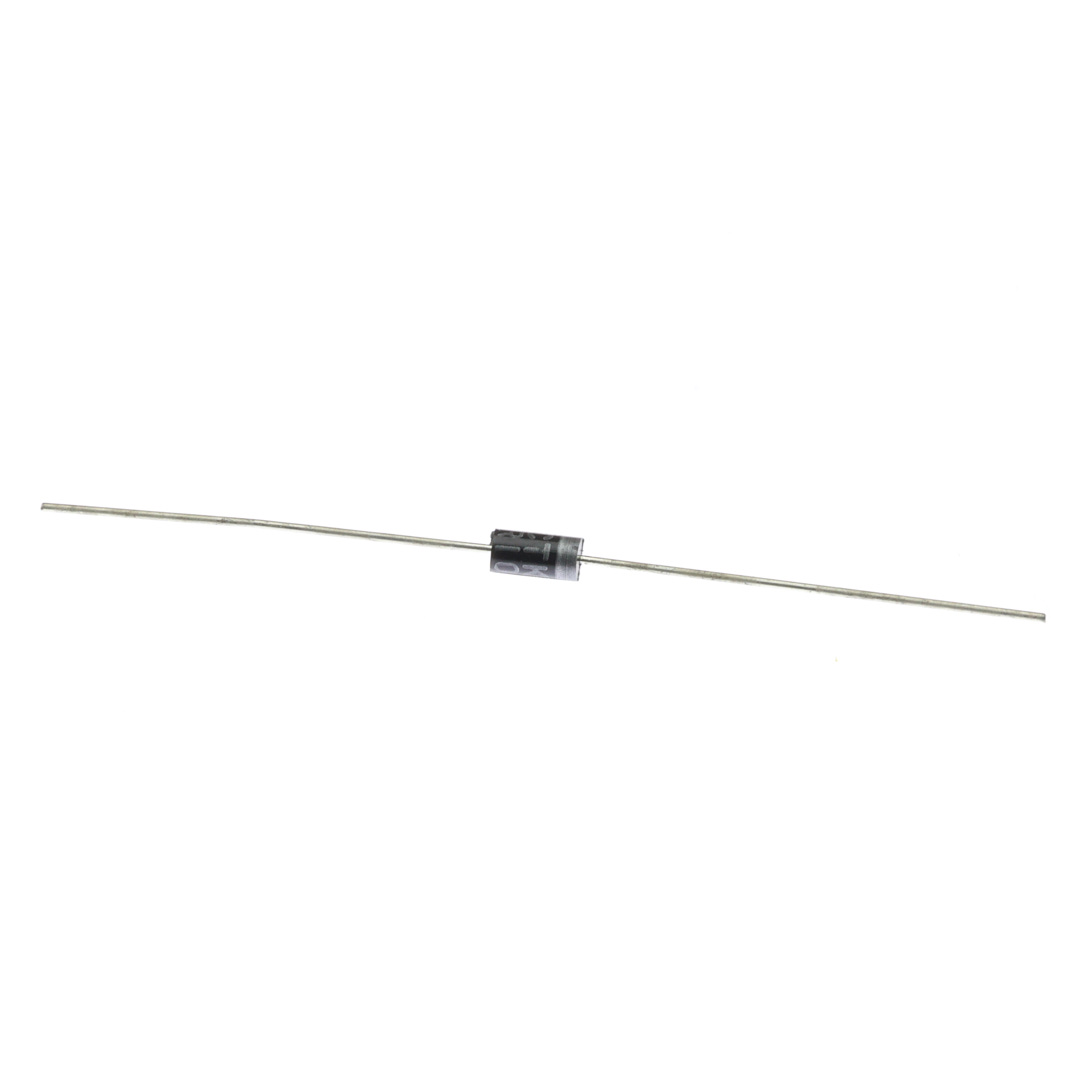

Диод FR107
В наличии
На своём складе
24 140 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт0,66 ₽
Сумма198,00 ₽
В наличии24 140 шт
от 300 шт
от 800 — 0,62 ₽ (−6%)
300 шт · Москва · 198,00 ₽
Описание
Диод FR107 от KEEN SIDE — быстродействующий выпрямительный компонент в корпусе DO-41 для монтажа в отверстия. Выдерживает обратное напряжение до 1000 В и прямой ток с падением напряжения 1,3 В, время восстановления — 500 нс. Подходит для импульсных блоков питания и высокочастотных выпрямителей в промышленной и бытовой электронике.
Технические характеристики
| Примечания | Для ёмкостной нагрузки снизить ток на 20% |
| Вес | 0.34 г |
| Маркировка | номер типа |
| Корпус | DO-41 |
| Полярность | полоса катода |
| Компонент | FR107 |
| Без свинца | Да |
| Материал корпуса | литой пластик |
| Тип монтажа | THT |
| Макс. длина корпуса | 5.21mm |
| Мин. длина корпуса | 4.06mm |
| Прямое напряжение | 1.3V |
| Общая длина, мин. | 24.5mm |
| Макс. диаметр корпуса | 3.00mm |
| Мин. диаметр корпуса | 2.00mm |
| Макс. диаметр вывода | 0.80mm |
| Мин. диаметр вывода | 0.60mm |
| Напряжение блокировки DC | 1000V |
| Ср.кв. обратное напряжение | 700V |
| Время обратного восстановления | 500ns |
| Имп. обр. ток при 25°C | 5.0µA |
| Обр. ток пик. 100°C | 100µA |
| Диап. темп. хр. | -65 to +150 °C |
| Диап. раб. темп. | -65 to +150 °C |
| Тип. емкость перехода | 15pF |
| Раб. имп. обратное напряжение | 1000V |
| Имп. обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 1.0A |
| Неповтор. импульсный ток | 30A |
| Время обратного восстановления trr, нс | 500 |
| Ёмкость перехода, пФ | 15 |
| Импульсный прямой ток IFSM (8.3 мс), А | 30 |
| Обратное напряжение, В | 1000 |
| Прямой ток, А | 1 |
| Ток утечки, мкА | 5 |
