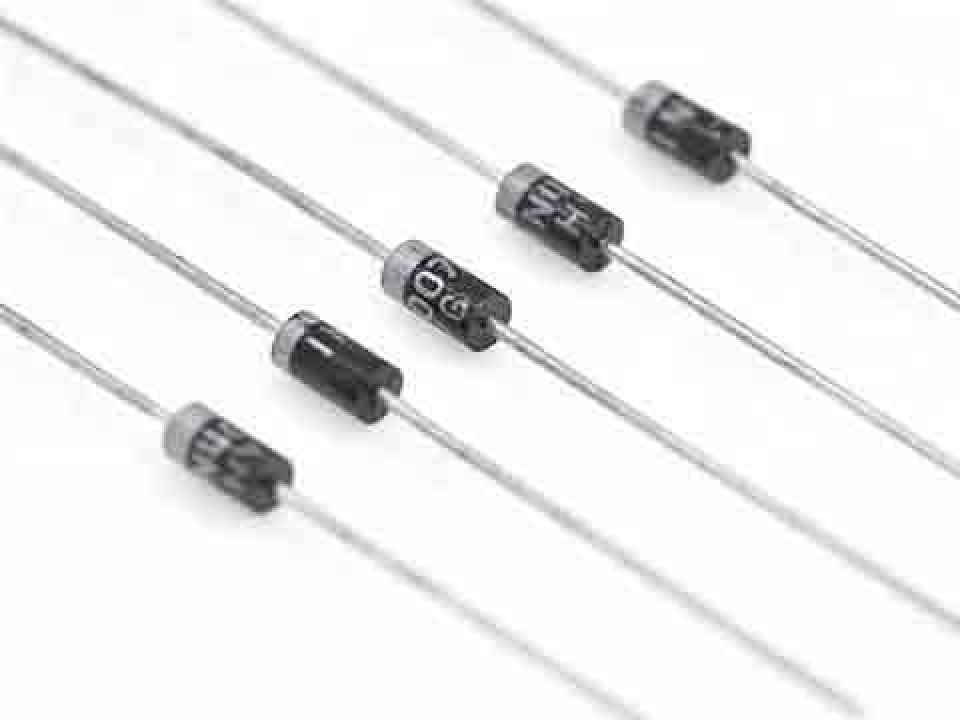

FR107 (1A,1000В) DO-41 диод Hottech (арт. 107064)
У поставщика
ПроизводительHOTTECH
КатегорияДиоды быстродействующие
У поставщиков
27 000 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт1,56 ₽
Сумма1 560,00 ₽
до минимума склада не хватает 1 440,00 ₽
В наличии27 000 шт
заказ со склада от 3 000,00 ₽упаковка 1 000 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 1 560,00 ₽, не хватает 1 440,00 ₽. Добавьте позиций этого склада или выберите другой.
1 000 шт · Склад 29 · 1 560,00 ₽
Описание
FR107 — выпрямительный диод производства Hottech, рассчитанный на ток 1 А и обратное напряжение 1000 В. Компонент выполнен в стандартном корпусе DO-41 и отличается быстрым восстановлением, что делает его пригодным для высокочастотных схем. Используется в импульсных блоках питания, преобразователях и защитных цепях.
Технические характеристики
| Вес | 0.34g |
| Тип | быстродействующий диод |
| Ток, А | 1 A |
| Корпус | DO-41 |
| Тип монтажа | Выводной |
| Материал корпуса | литой пластик, UL 94V-0 |
| Тип монтажа | THT |
| Макс. длина корпуса | 5.2mm |
| Длина вывода мин. | 25.4mm |
| Макс. диаметр корпуса | 2.8mm |
| Макс. диаметр вывода | 0.7mm |
| Макс. RMS напряжение | 700V |
| Индикация полярности | Цветная полоса обозначает конец катода |
| Условие импульсного тока | 8.3ms single half sine-wave, JEDEC method |
| Диап. темп. хр. | -65°C to +150°C |
| Имп. прямой ток | 30A |
| Макс. DC блокирующее напряжение | 1000V |
| Диап. раб. темп. | -65°C to +150°C |
| Тип. емкость перехода | 15pF |
| Макс. время обратного восстановления | 500ns |
| Условия измерения прямого напряжения | at 1.0A |
| Макс. обратный ток DC при 25 °C | 5.0µA |
| Макс. обратный ток DC, 100 °C | 100µA |
| Условия теста обратного восстановления | IF=0.5A, IR=1.0A, IRR=0.25A |
| Условия среднего прямого тока | 0.375"(9.5mm) lead length, Ta=75°C, resistive or inductive load, single phase half wave 60Hz |
| Условия измерения ёмкости | 1MHz, 4V reverse |
| Макс. мгновенное прямое напряжение | 1.3V |
| Обратное напряжение | 1000 В |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Макс. средний выпрямленный ток | 1.0A |
Аналоги
- CR1F-100
- PR1007G
