Разъемы / Цилиндрические (Круглые) / FQ серия / Блочная вилка, 6 контактов, S пластиковая крышка для блоч. / FQ24-6ZJ-S
У поставщика
ПроизводительPOL-SUN
КатегорияРазъемы цилиндрические
У поставщиков
113 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:96 шт
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 364,38 |
| от 4 | 352,43 |
| от 7 | 340,92 |
| от 14 | 331,78 |
| от 27 | 326,74 |
Склад 14
В наличии:17 шт.
Срок поставки: до 7 дн.
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 40 | 397,56 |
Описание

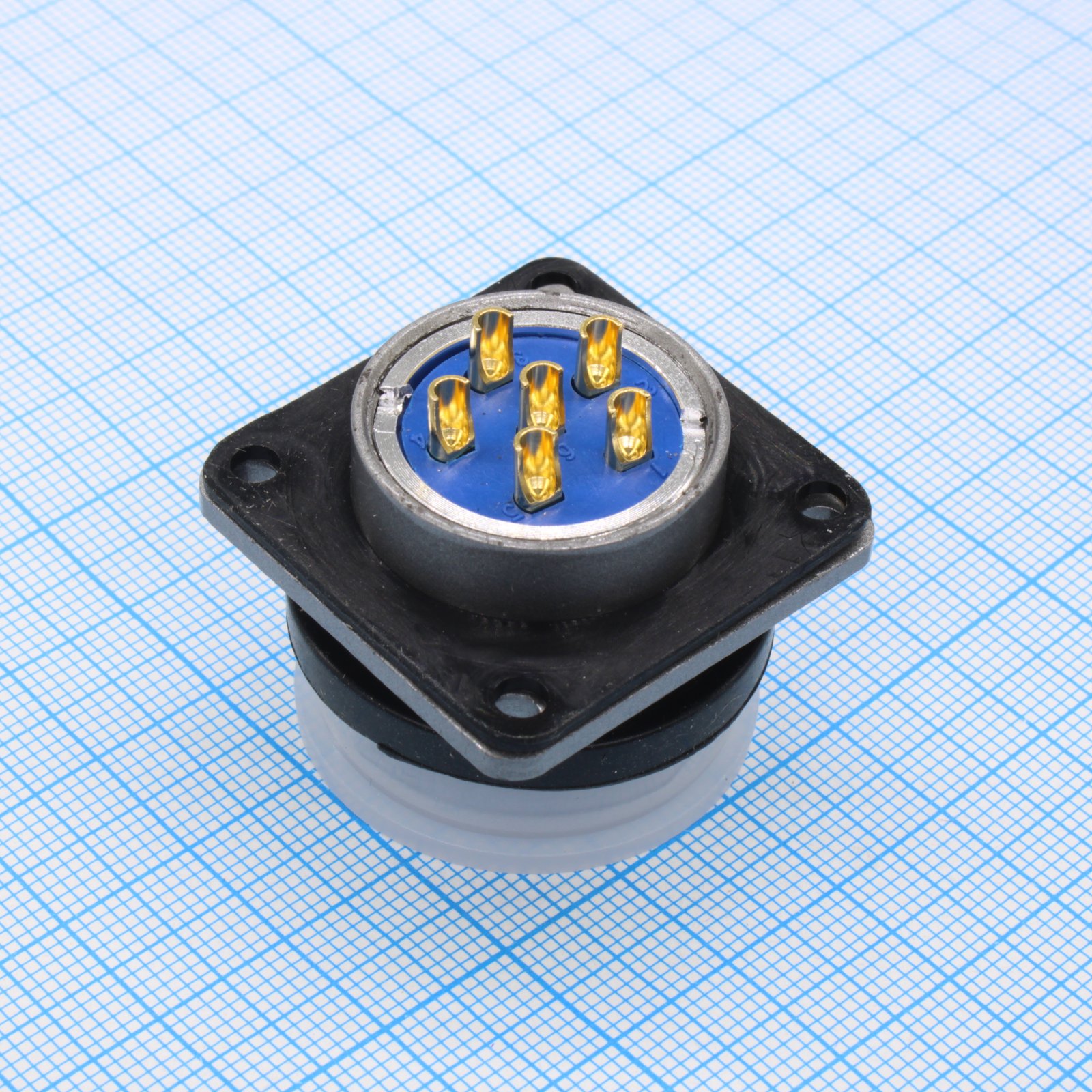

Разъем POL-SUN FQ24-6ZJ-S — это блочная вилка цилиндрического типа из серии FQ. Модель оснащена 6 контактами и дополнена пластиковой крышкой для защиты блочной части. Применяется для создания надежных разъемных соединений в электронных и электротехнических устройствах.
Технические характеристики
| Крышка | S plastic cover for block part |
| Серия | FQ24 |
| Тип | FQ24 |
| Влажность | 90~96% at 40°C |
| Тип монтажа | Выводной |
| Тип детали | block plug (блочная вилка) |
| Mating type | bayonet |
| Кол-во контактов | 6 |
| Диапазон тока | 3-50A |
| Макс. частота | 3MHz |
| Циклы сочленения | ≥500 |
| Ном. ток | 25A |
| Ном. напряжение | 400V |
| Тип разъема | bayonet |
| Contact gender | pin (штыревой) |
| Покрытие контакта | Золотистый |
| Water immersion | 1m for 30 minutes |
| Диаметр контакта | 2.5mm |
| Mechanical shock | 490 m/s² |
| Рабочее напряжение | 110-3000V |
| Сопр. контакта | ≤5 mΩ (10A), ≤10 mΩ (2A~5A) |
| Степень защиты IP | IP67 |
| Test voltage normal | 2000V (400V), 1500V (250V), 1000V (110V) |
| Частота вибрации | 10~200Hz |
| Атмосферное давление | 4.4 KPa |
| Раб. температура | -55°C … +85°C |
| Test voltage humidity | 1000V (400V), 750V (250V), 500V (110V) |
| Виброускорение | 150 m/s² |
| Cable shell inner diameter | 6, 10, 12, 14mm |
| Нормальное сопротивление изоляции | ≥5000 MΩ (400V), ≥1000 MΩ (250V), ≥1000 MΩ (110V) |
| Insulation resistance humidity | ≥100 MΩ (400V), ≥20 MΩ (250V), ≥10 MΩ (110V) |
| Кол-во контактов | 6 |
