Разъемы / Цилиндрические (Круглые) / FQ серия / Кабельная розетка, 5 контактов, провод 10мм / FQ18-5TK-10
У поставщика
ПроизводительPOL-SUN
КатегорияРазъемы цилиндрические
У поставщиков
143 шт.
Норм. уп.: 35
Цены поставщиков
Склад 14
В наличии:93 шт.
Срок поставки: до 7 дн.
Норм. уп.: 35
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 35 | 432,72 |
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 35
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 479,65 |
| от 6 | 452,79 |
| от 12 | 430,91 |
| от 23 | 414,64 |
| от 70 | 402,55 |
Описание

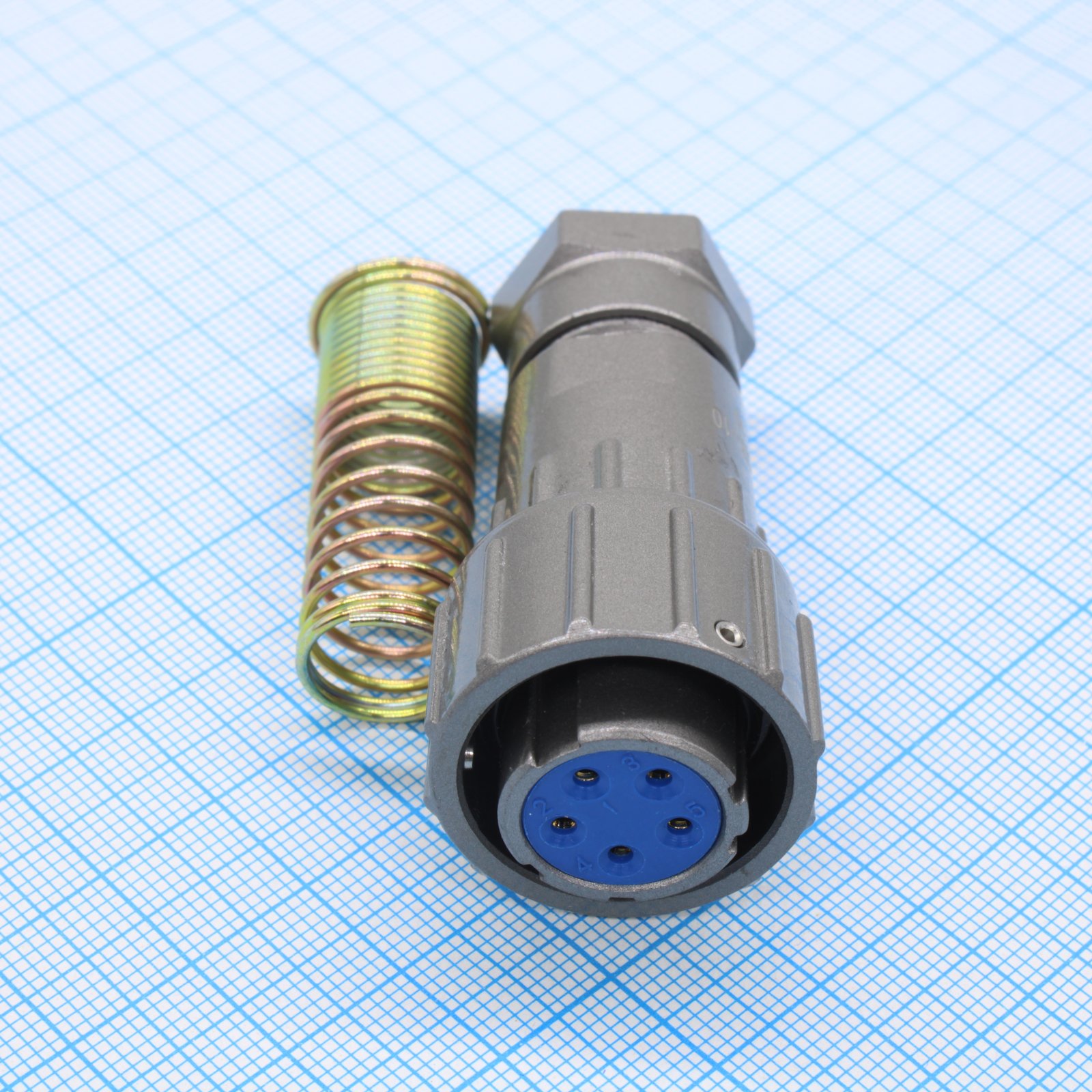

Разъем FQ18-5TK-10 от POL-SUN — это кабельная розетка цилиндрического типа из серии FQ. Модель рассчитана на 5 контактов и предназначена для работы с кабелем диаметром 10 мм. Применяется для создания надежных разъемных соединений в промышленном оборудовании и системах автоматизации.
Технические характеристики
| A mm | 20+0.2 |
| B mm | 27 |
| D1 mm | Ø27 |
| D2 mm | Ø16.6 |
| D3 mm | 21.2 |
| L1 мм | 21 |
| L2 mm | 38 |
| L3 mm | 64 |
| L4 mm | 5.4 |
| Пол разъёма | K |
| Серия | FQ |
| Тип | FQ18-5TK |
| Влажность | 90-96% at 40°C |
| Тип детали | T |
| Shell size | 18 |
| Размер контакта | 10 |
| Кол-во контактов | 5 |
| Тип монтажа | кабель |
| Ном. ток | 10A |
| Ном. напряжение | 400V |
| Тип разъема | cable socket |
| Water immersion | 1m for 30min |
| Ударопрочность | 490m/s2 |
| Долговечность циклов | 500 |
| Сопр. контакта | <5mΩ |
| Степень защиты IP | IP67 |
| Диаметр контакта мм | 1.5 |
| Атмосферное давление | 4.4KPa |
| Вибростойкость | 10~200Hz, 150m/s2 |
| Раб. температура | -55°C~+85°C |
| Cable sleeve diameter mm | 9,10 |
| Withstand voltage normal | 1200V |
| Withstand voltage high temp | 1000V |
| Нормальное сопротивление изоляции | >1000MΩ |
| Withstand voltage low pressure | 400V |
| Кол-во контактов | 10 |
| Сопр. изоляции при выс. темп. | >500MΩ |
| Withstand voltage high humidity | 800V |
| Insulation resistance low pressure | >100MΩ |
| Insulation resistance high humidity | >100MΩ |
