Разъемы / Цилиндрические (Круглые) / FQ серия / Блочная вилка, 3 контакта, S пластиковая крышка для блоч. / FQ14-3ZJ-S / FQ14-3ZJ-S DAFA,
У поставщика
ПроизводительPOL-SUN
КатегорияРазъемы цилиндрические
У поставщиков
3 798 шт.
Норм. уп.: 80
Цены поставщиков
Склад 14
В наличии:3 150 шт.
Срок поставки: до 7 дн.
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 80 | 177,72 |
Склад 13
В наличии:648 шт
Срок поставки: до недели
Норм. уп.: 80
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 156,27 |
| от 9 | 154,01 |
| от 17 | 151,11 |
| от 33 | 147,13 |
| от 80 | 141,77 |
Описание

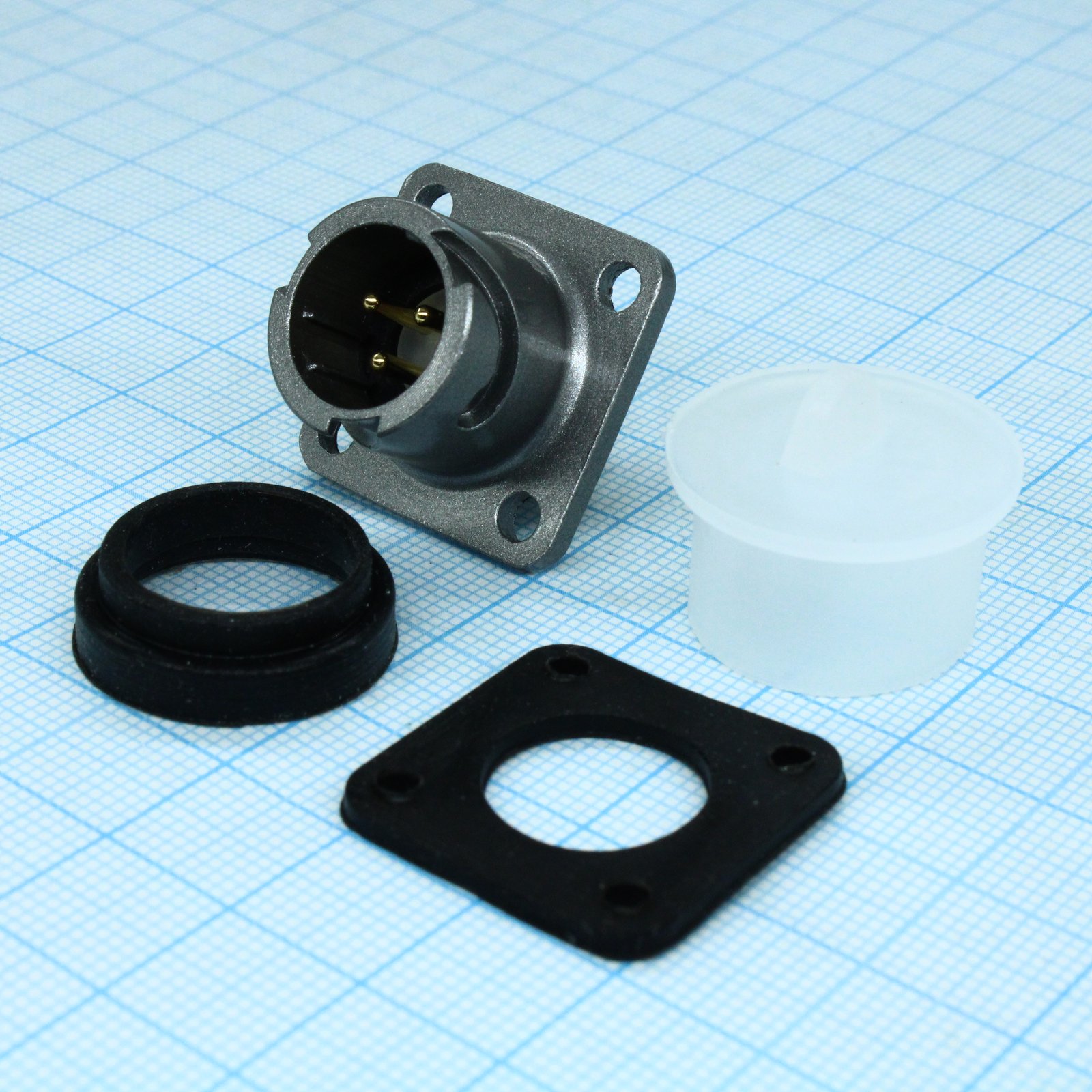

Разъем FQ14-3ZJ-S от POL-SUN — это блочная вилка цилиндрического типа из серии FQ. Модель оснащена 3 контактами и комплектуется пластиковой крышкой для защиты блочной части. Применяется для надежного соединения в промышленных и электронных устройствах, где требуется компактный и прочный круглый разъем.
Технические характеристики
| Серия | FQ14 |
| Тип | FQ14-3ZJ-S |
| Влажность | 90~96% at 40°C |
| Тип монтажа | Выводной |
| Cover type | S plastic cover |
| Артикул | FQ14-3ZJ-S |
| Тип контакта | pin (штыревой контакт, J) |
| Тип связи | bayonet |
| Диапазон тока | 2-10A |
| Макс. частота | 3MHz |
| Циклы сочленения | ≥500 |
| Ном. ток | 10A |
| Ном. напряжение | 400V |
| Тип разъема | bayonet |
| Покрытие контакта | Золотистый |
| Water immersion | 1m for 30 minutes |
| Диаметр контакта | 1.5mm |
| Housing diameter | 14 |
| Connector variant | block/panel plug (блочная вилка) |
| Рабочее напряжение | 110-400V |
| Сопр. контакта | ≤10 mΩ (2A~5A), ≤5 mΩ (10A) |
| Степень защиты IP | IP67 |
| Число контактов | 3 |
| Test voltage humid | 1000V (400V), 750V (250V), 500V (110V) |
| Test voltage normal | 2000V (400V), 1500V (250V), 1000V (110V) |
| Атмосферное давление | 4.4 KPa |
| Раб. температура | -55°C … +85°C |
| Виброускорение | 150 m/s² |
| Диапазон частот вибрации | 10~200Hz |
| Insulation resistance humid | ≥100 MΩ (400V), ≥20 MΩ (250V), ≥10 MΩ (110V) |
| Нормальное сопротивление изоляции | ≥5000 MΩ (400V), ≥1000 MΩ (250V), ≥1000 MΩ (110V) |
| Mechanical shock acceleration | 490 m/s² |
| Кол-во контактов | 3 |
