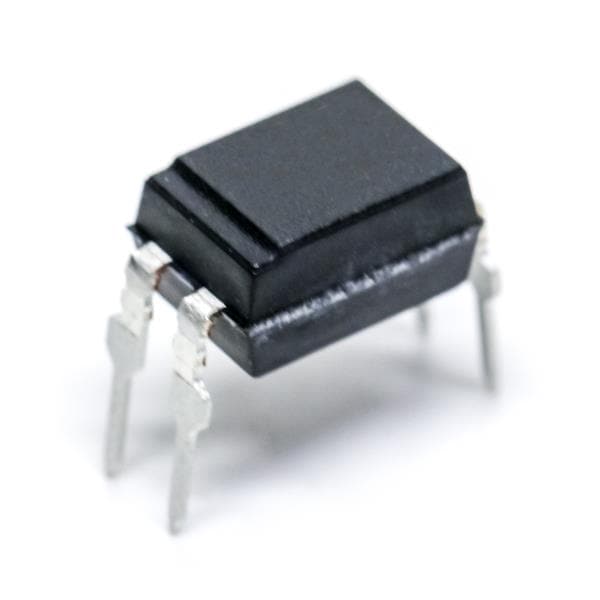

Оптопара транзисторная одноканальная 5.0кВ /70В 0.05A Кус=80…160% 0.2Вт -55...+110°C
У поставщика
ПроизводительON Semiconductor
У поставщиков
4 480 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:4 480 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,57 |
| от 200 | 20,56 |
| от 300 | 18,95 |
| от 600 | 17,56 |
| от 1 200 | 16,63 |
Описание
Оптопара транзисторная одноканальная от ON Semiconductor. Изолирующее напряжение 5 кВ, выходной ток до 0,05 А при напряжении 70 В, коэффициент передачи 80–160%. Выполнена в корпусе DIP-4, работает в диапазоне от -55 до +110 °C. Применяется в промышленной автоматике, блоках питания и системах управления.
Технические характеристики
| Серия | FOD817 Series |
| Корпус | DIP-4 |
| Тип монтажа | THT |
| Сертификаты | C-UL, UL, VDE |
| Время спада | 3µs typ / 18µs max at V_CE=2V, I_C=2mA, R_L=100Ω |
| Время нарастания | 4µs typ / 18µs max at V_CE=2V, I_C=2mA, R_L=100Ω |
| Тип входа | DC |
| Описание | 4-Pin High Operating Temperature Phototransistor Optocoupler |
| Тип выхода | phototransistor |
| Артикул | FOD817A |
| Производитель | Fairchild Semiconductor |
| Прямой ток | 50mA |
| Прямое напряжение | 1.2V typ / 1.4V max at 20mA |
| Обратное напряжение | 6V |
| Частота среза | 15kHz min / 80kHz typ at V_CE=5V, I_C=2mA, R_L=100Ω |
| Led power derate | 1.7mW/°C above 100°C |
| Напр. изоляции | 5000Vrms |
| Количество каналов | 1 |
| Темп. хранения | -55°C to +150°C |
| Breakdown voltage ce | 70V min |
| Breakdown voltage ec | 6V min |
| Сопр. изоляции | 5x10^10Ω min / 1x10^11Ω typ |
| Темп. перехода | 125°C max |
| Terminal capacitance | 30pF typ / 250pF max |
| Емк. изоляции | 0.6pF typ / 1.0pF max |
| Led power dissipation | 70mW |
| Раб. температура | -55°C to +110°C |
| Collector dark current | 100nA max at 20V |
| Collector power derate | 2.9mW/°C above 90°C |
| Current transfer ratio | 80% to 160% at I_F=5mA, V_CE=5V |
| Температура пайки выводов | 260°C for 10 sec |
| Обратный ток утечки | 10µA max at 4V |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tube (туба) |
| Напряжение коллектор-эмиттер | 70V |
| Emitter collector voltage | 6V |
| Мощн. коллектора | 150mW |
| Continuous collector current | 50mA |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Black Box |
| Тепл. сопр. переход-корпус | 210°C/W |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ / 0.2V max at I_F=20mA, I_C=1mA |
| Рабочая температура | -55...+110C |
