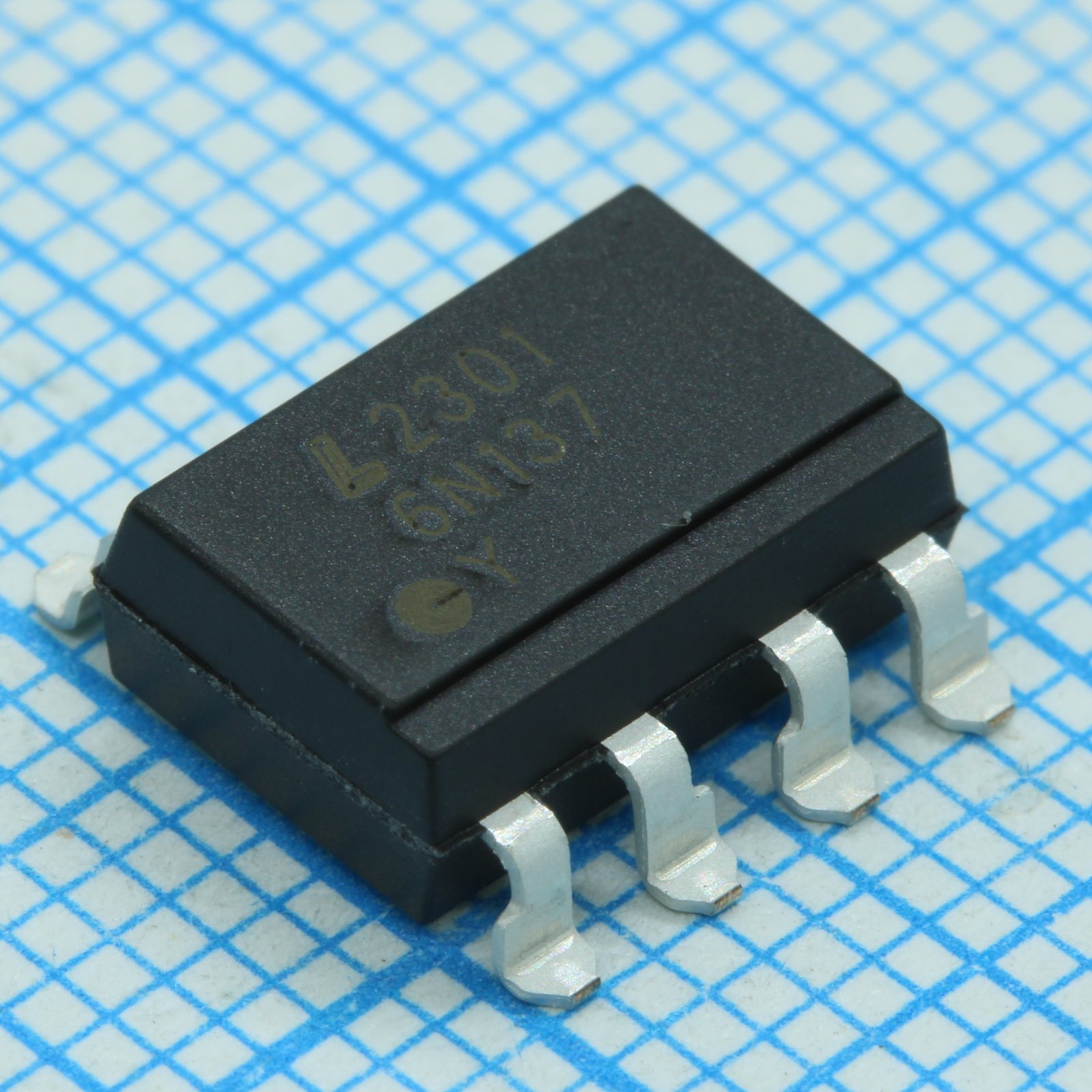

Высокоскоростной оптодрайвер MOSFET 2,5А / 200нс / Uпит.=10…20В/ Uизол.=5000В
У поставщика
ПроизводительON Semiconductor
У поставщиков
252 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:252 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 225,06 |
| от 11 | 211,13 |
| от 21 | 199,79 |
| от 42 | 191,35 |
| от 83 | 185,06 |
Описание
Высокоскоростной оптодрайвер MOSFET от ON Semiconductor предназначен для управления силовыми ключами. Устройство обеспечивает выходной ток до 2,5 А и время переключения 200 нс, что подходит для высокочастотных схем. Оптодрайвер имеет напряжение изоляции 5000 В и работает при питании от 10 до 20 В. Применяется в импульсных источниках питания, инверторах и промышленной автоматике.
Технические характеристики
| Корпус | SMDIP-8 |
| Тип монтажа | SMD |
| Rds(вкл) тип. | 1.5Ω |
| Описание | 2A Output Current, High Speed MOSFET Gate Driver Optocoupler |
| Артикул | FOD3180 |
| Производитель | Fairchild Semiconductor |
| Тип. время спада | 55ns |
| Тип. время нарастания | 75ns |
| Uvlo hysteresis | 0.6V |
| Блокировочный конд. | 0.1µF between pins 5 and 8 |
| Одобр. безоп. | C-UL, UL, VDE (pending) |
| Макс. напр. пит. | 20V |
| Мин. напр. пит. | 10V |
| Пиковый выходной ток | 2A |
| Switching speed max | 250kHz |
| Uvlo threshold plus | 8.3V |
| Input current on max | 16mA |
| Input current on min | 10mA |
| Uvlo threshold minus | 7.7V |
| Мин. путь утечки | 7.0mm |
| Тип. входная емкость | 60pF |
| Input current avg max | 25mA |
| Input voltage off max | 0.8V |
| Input voltage off min | -3.0V |
| Изол. напр. RMS | 5000Vrms |
| Снижение выходной мощности | 0.77mW/°C above +87°C |
| Clearance distance min | 7.0mm |
| Испытат. изоляции | 6000Vrms |
| Output current low min | 0.5A |
| Output current low typ | 2.0A |
| Макс. низкое выходное напряжение | VEE + 0.5V |
| Supply current low max | 6.0mA |
| Supply current low typ | 5.0mA |
| Uvlo turn on delay typ | 2.0µs |
| Температура пайки выводов | 260°C for 10 sec |
| Output current high min | 0.5A |
| Output current high typ | 2.0A |
| Output current peak max | 2.5A |
| Output voltage high min | VCC - 0.5V |
| Output voltage peak max | VCC |
| Output voltage peak min | 0V |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -40°C |
| Supply current high max | 6.0mA |
| Supply current high typ | 4.8mA |
| Uvlo turn off delay typ | 0.3µs |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Сопротивление изоляции мин. | 10^11Ω |
| Макс. темп. перехода | +125°C |
| Темп. перехода мин. | -40°C |
| Common mode rejection min | 10kV/µs |
| Макс. прямое вх. напр. | 1.8V |
| Input forward voltage min | 1.2V |
| Input forward voltage typ | 1.43V |
| Обр. напр. вх. макс. | 5V |
| Типовая изоляционная емкость | 1pF |
| Макс. раб. темп. | +100°C |
| Мин. раб. темп. | -40°C |
| Propagation delay low max | 200ns |
| Propagation delay low typ | 105ns |
| Propagation delay high max | 200ns |
| Propagation delay high typ | 135ns |
| Pulse width distortion max | 65ns |
| Pulse width distortion typ | 30ns |
| Абс. макс. напряжение питания | 25V |
| Supply voltage absolute min | -0.5V |
| Макс. общая рассеиваемая мощность | 295mW |
| Input current transient peak | 1.0A |
| Макс. рассеиваемая мощность | 250mW |
| Описание (англ.) | Optocoupler Drive Push-Pull 1-CH 20V 1500V 8-Pin PDIP SMD White T/R |
| Input forward voltage temp coeff | -1.5mV/°C |
| Propagation delay difference max | 90ns |
| Propagation delay difference min | -90ns |
| Input reverse breakdown voltage min | 5V |
| Threshold input current low to high max | 8.0mA |
| Threshold input voltage high to low max | 0.8V |
