Оптопара драйвер затвора 5кВ 8SMDIP
У поставщика
ПроизводительON Semiconductor
У поставщиков
152 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:152 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,14 |
| от 14 | 96,46 |
| от 28 | 94,24 |
| от 56 | 91,13 |
| от 112 | 87,18 |
Описание

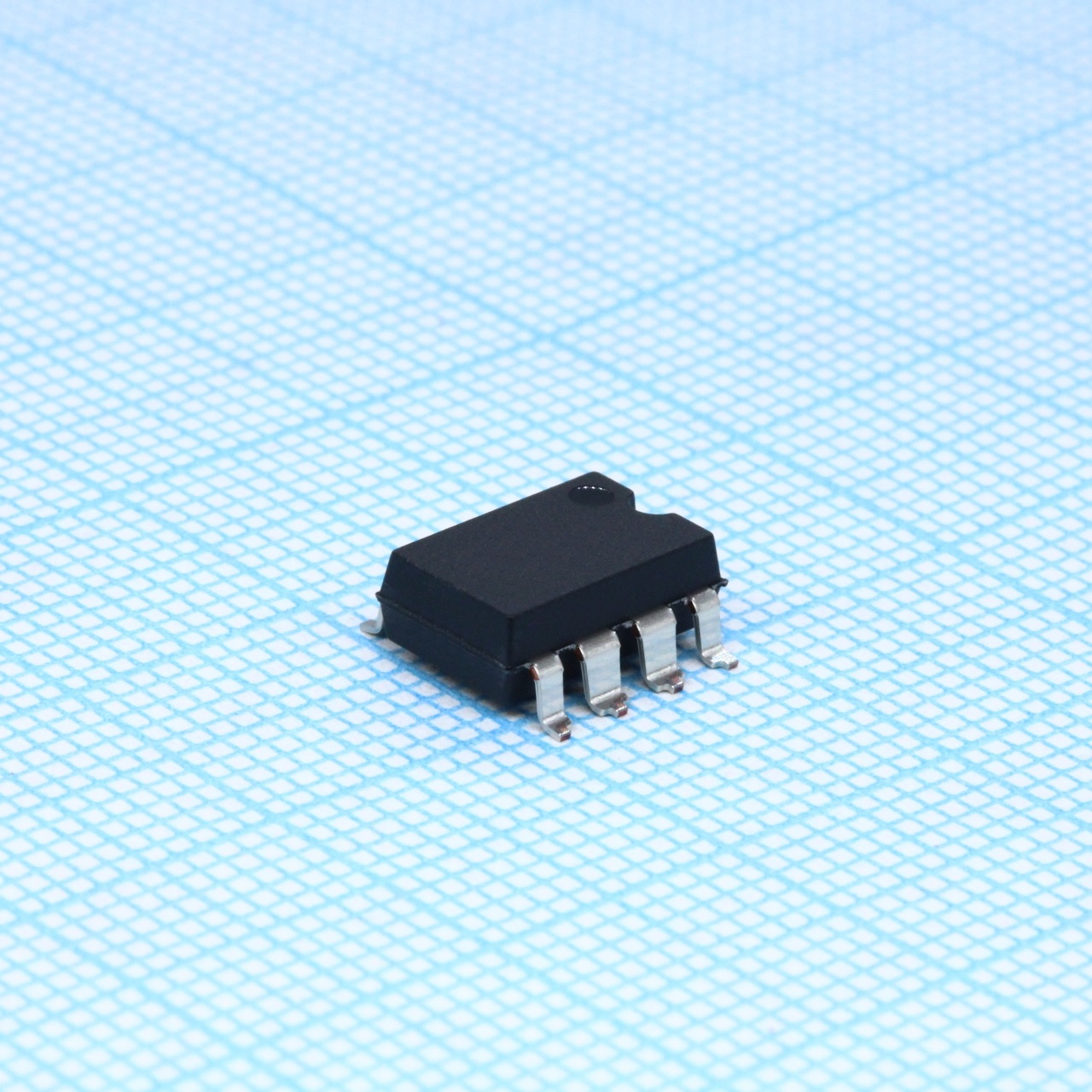

Оптопара-драйвер затвора FOD3120SD от ON Semiconductor. Выдерживает изоляцию до 5 кВ, работает в корпусе 8-SMDIP-W при температурах от -40 до 100 °C. Подходит для управления силовыми ключами в промышленной автоматике и импульсных источниках питания.
Технические характеристики
| Корпус | 8-SMDIP-W |
| Тип светодиода | AlGaAs |
| Тип монтажа | SMD |
| Output stage | push-pull MOSFET |
| Truth table off | LED off: V_O low |
| Uvlo hysteresis | present |
| Путь утечки | >=8.0mm |
| Темп. диапазон | -40°C to 100°C |
| Воздушный зазор | >=7.4mm |
| Truth table on low | LED on, V_DD-V_SS 0-11.5V: V_O low |
| Пиковый выходной ток | 2.5A |
| Truth table on high | LED on, V_DD-V_SS 13.5-30V: V_O high |
| Макс. темп. корпуса | 175°C |
| Диапазон питания | 15V to 30V |
| Сопр. изоляции | >10^9 ohm |
| Output resistance typ | 1Ω |
| Макс. задержка распространения | 400ns |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Isolation voltage ul1577 | 5000Vrms for 1 min |
| Common mode rejection min | 35kV/us |
| Output power safety limit | 700mW |
| Truth table on transition | LED on, V_DD-V_SS 11.5-13.5V: transition |
| Input current safety limit | 400mA |
| Pulse width distortion max | 100ns |
| Working insulation voltage | 1414V peak |
| Distance through insulation | >=0.5mm |
| Описание (англ.) | OPTOISO 5KV GATE DRIVER 8SMDIP |
| Highest allowable overvoltage | 6000V peak |
| Clearance distance option t ts | >=10.16mm |
| Рабочая температура | -40°C ~ 100°C |
