Оптопара двухканальная транзисторный выход постоянного тока c выводом базы 8-Pin SOIC N рейка
У поставщика
ПроизводительON Semiconductor
У поставщиков
200 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,19 |
| от 6 | 131,81 |
| от 12 | 128,59 |
| от 24 | 123,72 |
| от 50 | 116,46 |
Описание

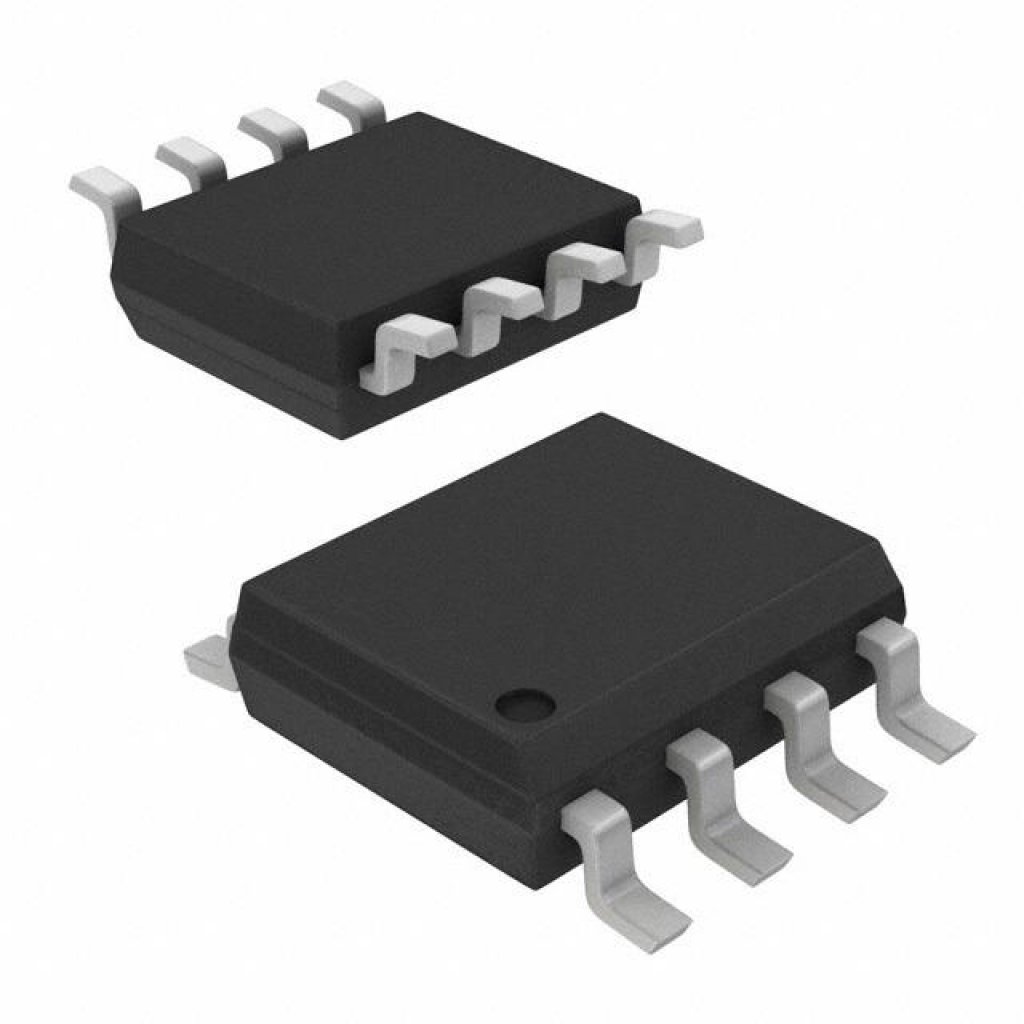

Оптопара FOD053L от ON Semiconductor — двухканальный оптрон с транзисторным выходом и выводом базы. Компонент выполнен в компактном корпусе SOIC-8 и поставляется в тубе. Подходит для гальванической развязки цепей в промышленной автоматике и блоках управления.
Технические характеристики
| Корпус | 8-Pin SOIC |
| Каналы | 2 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Input Type | DC |
| Output Type | Transistor |
| Описание | LVTTL/LVCMOS 3.3V High Speed Transistor Optocoupler, Dual-channel |
| Артикул | FOD053L |
| Truth table | LED On: LOW; LED Off: высокий |
| Ток базы | 5mA |
| Mounting Type | Surface Mount |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Напряжение питания | 3.3V |
| Степень загрязнения | 2 |
| Одобр. безоп. | UL1577 2500VAC RMS for 1 minute, DIN-EN/IEC60747-5-5 565V peak working insulation voltage |
| Описание | High Speed Optocouplers 1 Mbit/s DCHS Transistor - 1kV/us |
| External creepage | ≥4mm |
| Number of Channels | 2 |
| External clearance | ≥4mm |
| Output current avg | 8mA |
| Макс. выходное напряжение | 7V |
| Мин. вых. напряжение | -0.5V |
| Макс. напр. пит. | 7V |
| Мин. напр. пит. | -0.5V |
| Voltage - Isolation | 2500Vrms |
| Пиковый выходной ток | 16mA |
| Макс. темп. корпуса | 150°C |
| Operating Temperature | -40°C ~ 85°C |
| Сопр. изоляции | >10^9 Ω at 500V |
| Reverse input voltage | 5V |
| Voltage - Output (Max) | 7V |
| Supplier Device Package | 8-SOIC |
| Climatic classification | 55/100/21 |
| Температура пайки выводов | 260°C for 10 seconds |
| Тип упаковки | Tube (туба) |
| Макс. темп. перехода | +125°C |
| Common mode rejection low | 35kV/µs typical |
| Input forward current avg | 25mA |
| Output power safety limit | 300mW |
| Диап. темп. хр. | -40 to +125°C |
| Current - Output / Channel | 8mA |
| Common mode rejection high | 50kV/µs typical |
| Индекс трекингостойкости | 175 |
| Input current safety limit | 200mA |
| Input forward current peak | 50mA |
| Distance through insulation | ≥0.4mm |
| Installation classification | <150V RMS I-IV, <300V RMS I-III |
| Диап. раб. темп. | -40 to +85°C |
| Current Transfer Ratio (Max) | 50% @ 16mA |
| Current Transfer Ratio (Min) | 15% @ 16mA |
| Voltage - Forward (Vf) (Typ) | 1.45V |
| Emitter base reverse voltage | 5V |
| Input transient current peak | 1.0A |
| Описание (англ.) | Optocoupler DC-IN 2-CH Transistor With Base DC-OUT 8-Pin SOIC N Rail |
| Turn On / Turn Off Time (Typ) | 1µs, 1µs (Max) |
| Highest allowable overvoltage | 4000V peak |
| Current - DC Forward (If) (Max) | 25 mA |
| Isolation test voltage method a | 904V peak |
| Isolation test voltage method b | 1060V peak |
| Maximum working insulation voltage | 565V peak |
| Input power dissipation per channel | 45mW |
| Output power dissipation per channel | 100mW |
| Guaranteed performance temperature range | 0°C to 70°C |
