Документация
DC/DC, 1Вт, вход 4.5…5.5В, выход ±5В/±0.1А, изоляция 3000В DC, КПД 76…80%, максимальная емкостная нагрузка не более 220мкФ, SIP7, 19.65x6x10мм, -40…105°C, пластик
У поставщика
ПроизводительAIPULNION
КатегорияDC-DC преобразователи
У поставщиков
581 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:492 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 156,12 |
| от 6 | 153,46 |
| от 11 | 149,87 |
| от 25 | 144,45 |
| от 50 | 136,25 |
Склад 12
В наличии:89 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,95 |
| от 6 | 162,51 |
Описание

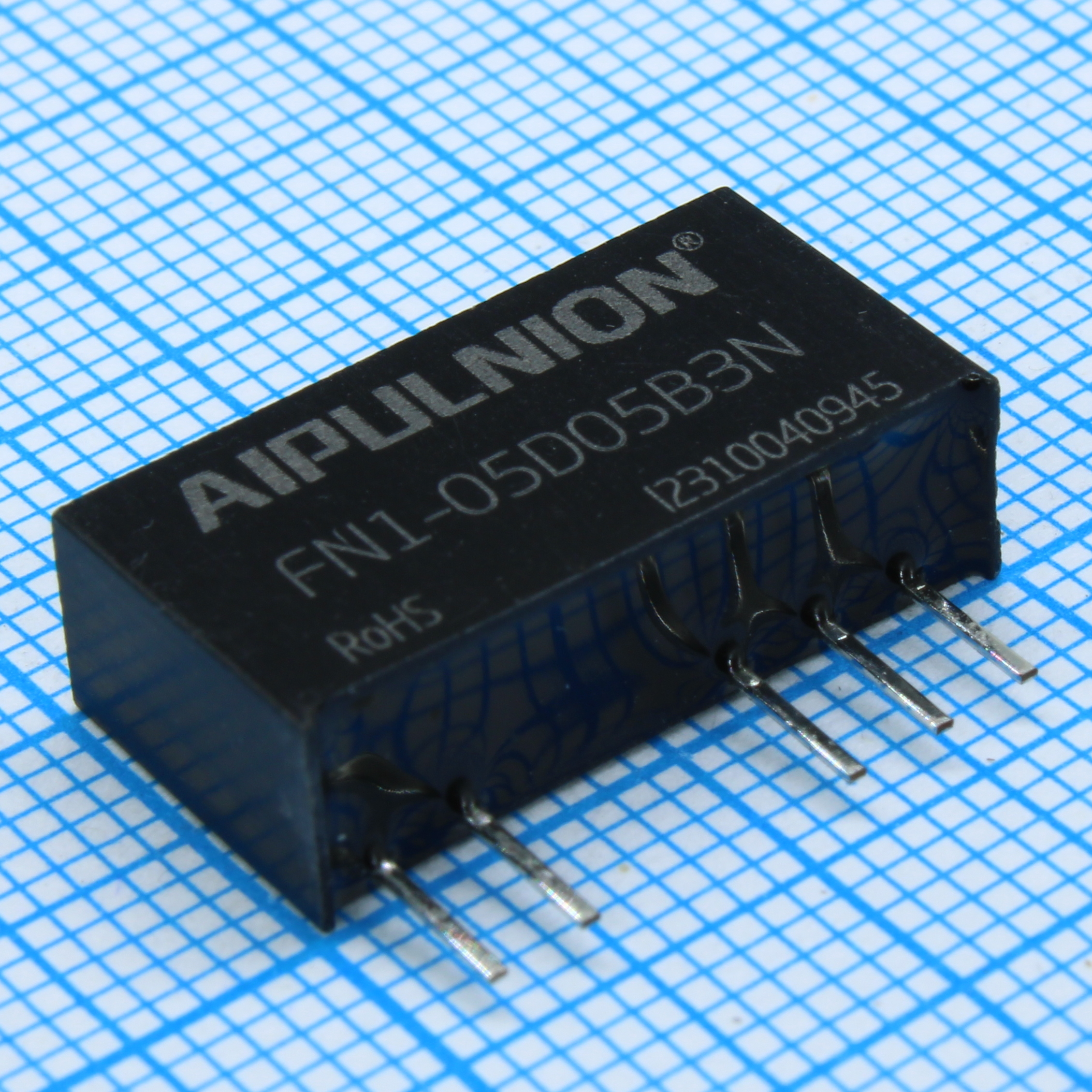

DC/DC-преобразователь AIPULNION FN1-05D05B3N мощностью 1 Вт выдает стабилизированные ±5 В при токе до ±0,1 А. Модель выполнена в пластиковом корпусе SIP7 с гальванической изоляцией 3000 В DC и КПД до 80%. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | 3500000 hours at 25°C |
| Тип | DC-DC converter |
| Модель | FN1-05D05B3N |
| Серия | FN1-XXXXXB3N |
| Вес | 2.1g |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Топология | isolated unregulated |
| Размеры | 19.50mm x 6.00mm x 10.00mm |
| Box quantity | 2000PCS (80 Tubes) |
| Вх. фильтр | Capacitor Filter |
| Минимальная нагрузка | 10% of rated load |
| Вых. мощность | 1W |
| Packing code | B |
| Pin function | 1: +Vin; 2: GND; 3: NP; 4: NP; 5: -Vo; 6: COM; 7: +Vo |
| Пульсации и шум | 100mVp-p |
| Материал корпуса | Plastic, UL94 V-0 |
| Tube quantity | 25PCS |
| Box dimensions | 245 x 155 x 85mm |
| Мин. КПД | 76% |
| Тип. КПД | 80% |
| Вых. ток | ±100mA |
| Вых. напряжение | ±5V |
| ЭМС: ЭСР контактный, кВ | ±6KV perf. Criteria B, ±8KV perf. Criteria B |
| Рег. линии | ±1.2% |
| Рег. нагрузки | 15% max |
| Tube dimensions | 225 x 20.5 x 12.5mm |
| Макс. пульс. шум | 100mVp-p |
| Выход 1, В | 5 |
| Выход 2, В | -5 |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Напр. изоляции | 3000VDC |
| Отн. влажность | 5% to 95% |
| Диап. вых. мощн. | 0.2W to 1W |
| Packing dimensions | 19.50 x 6.00 x 10.00mm |
| Диап. вх. напр. | 4.5V to 5.5V |
| Макс. емк. нагрузка | 220uF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 100kHz |
| Примечание | Возможно применение вместо AM1DS-0505DH30JZ, AM1D-0505DH30Z |
| Input current nominal | 274mA |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Раб. температура | -40°C to +105°C |
| Входной ток при полной нагрузке | 17mA |
| Input overshoot voltage | -0.7V to 9V (1 second max) |
| Line voltage regulation | ±1.2% max |
| Точность выходного напряжения | ±2% typ, ±5% max |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | continuous, self-recovery |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Pin withstand welding temp | 300°C max for 10s |
| Описание (англ.) | DC/DC converter, 1W, in: 4.5…5.5V, out: ±5V/±0.1A, SIP7, Tube |
| Температурный коэффициент | ±0.03%/°C |
| Защита от КЗ выхода | Continuous short-circuit protection, self-recovery |
| Напряжение питания, В | 5 |
