Биполярный транзистор, PNP, 20 В, 1.5 А 625 мВт
У поставщика
ПроизводительDIODES
КатегорияТранзисторы
У поставщиков
2 721 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 721 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,80 |
| от 121 | 15,89 |
| от 241 | 14,31 |
| от 481 | 13,09 |
| от 962 | 12,20 |
Описание

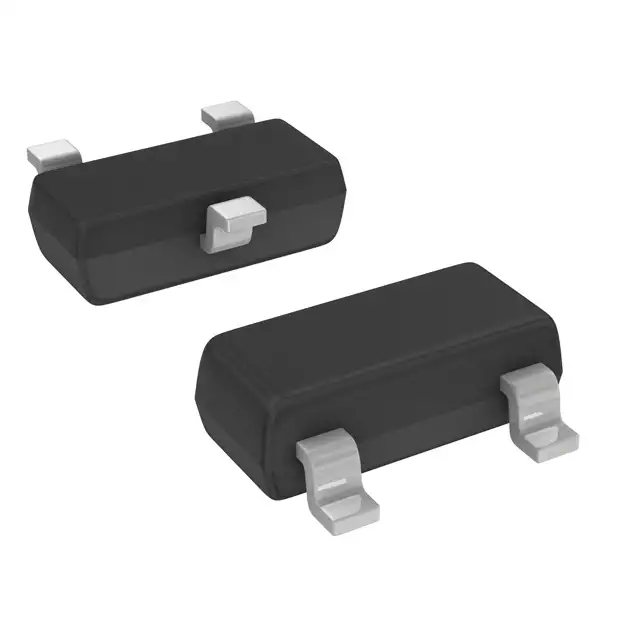

Биполярный PNP-транзистор FMMT718TA от DIODES. Работает при напряжении до 20 В, выдерживает ток до 1,5 А и мощность 625 мВт, выпускается в компактном корпусе SOT23-3. Подходит для коммутации нагрузки и усиления сигналов в портативной и бытовой электронике.
Технические характеристики
| ЭСР | Mm: >=400V; Hbm: 4000V; Mm class: C; Hbm class: 3A |
| Hfe | Min: 300; Typ: 475; Condition: IC=-10mA, VCE=-2V, Min: 300; Typ: 450; Condition: IC=-100mA, VCE=-2V, Min: 150; Typ: 230; Condition: IC=-2A, VCE=-2V, Min: 35; Typ: 70; Condition: IC=-4A, VCE=-2V, Min: 15; Typ: 30; Condition: IC=-6A, VCE=-2V |
| Тип | PNP Bipolar Transistor |
| Вес | 0.008 grams |
| Ток, А | -0,0015 |
| Маркировка | 718 |
| Корпус | {'msl': 'Level 1', 'name': 'SO |
| Напряжение, В | -7 |
| Соответствие | RoHS, Lead-Free, Halogen-Free, AEC-Q101 (QTA variant) |
| Размеры | Высота: 0.37-0.51mm; Ширина корпуса: 1.20-1.40mm; Шаг выводов: 1.78-2.05mm; Длина корпуса: 2.80-3.00mm; Suggested pad layout: C: 2.0mm; E: 1.35mm; X: 0.8mm; Y: 0.9mm; Z: 2.9mm |
| Комплементарный аналог | FMMT618 |
| Ordering info | FMMT718TA: 3000/reel, 7-inch reel, 8mm tape; FMMT718TC: 10000/reel, 13-inch reel, 8mm tape; FMMT718QTA: 3000/reel, 7-inch reel, 8mm tape, automotive grade |
| Название компонента | FMMT718TA |
| Switching times | Condition: VCC=-10V, IC=-1A, IB1=IB2=-20mA; Turn on typ: 68ns; Turn off typ: 270ns |
| Рассеиваемая мощность | Steady state: 625mW; Transient 5s: 806mW |
| Темп. диапазон | Storage: -55 to +150°C; Operating: -55 to +150°C |
| Выходная емкость | Max: 43pF; Typ: 34pF; Condition: VCB=-10V, f=1MHz |
| Saturation voltage | Напряжение насыщения коллектор-эмиттер: Max: -40mV; Min: -16mV; Condition: IC=-0.1A, IB=-10mA, Max: -200mV; Typ: -130mV; Condition: IC=-1A, IB=-20mA, Max: -220mV; Typ: -145mV; Condition: IC=-1.5A, IB=-50mA |
| Тепловое сопротивление | Junction to leads: 194°C/W; Junction to ambient steady: 200°C/W; Junction to ambient transient: 155°C/W |
| Напряжение база-эмиттер | Turn on: Max: -1.0V; Typ: -0.81V; Condition: IC=-2A, VCE=-2V; Saturation: Max: -1.0V; Typ: -0.87V; Condition: IC=-1.5A, IB=-50mA |
| Частота перехода | Min: 150MHz; Typ: 180MHz; Condition: VCE=-10V, IC=-50mA, f=100MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | PNP 20V 1.5A 625mW 3-Pin SOT-23 T/R |
| Тип монтажа | SMD |
