Биполярный транзистор, PNP, 100 В, 1 А
У поставщика
ПроизводительDIODES
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
2 838 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт22,44 ₽
Сумма1 122,00 ₽
+ доплата 490,00 ₽
В наличии2 838 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 85 — 20,25 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 122,00 ₽. До заказа без доплаты не хватает 16 178,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 122,00 ₽
Описание

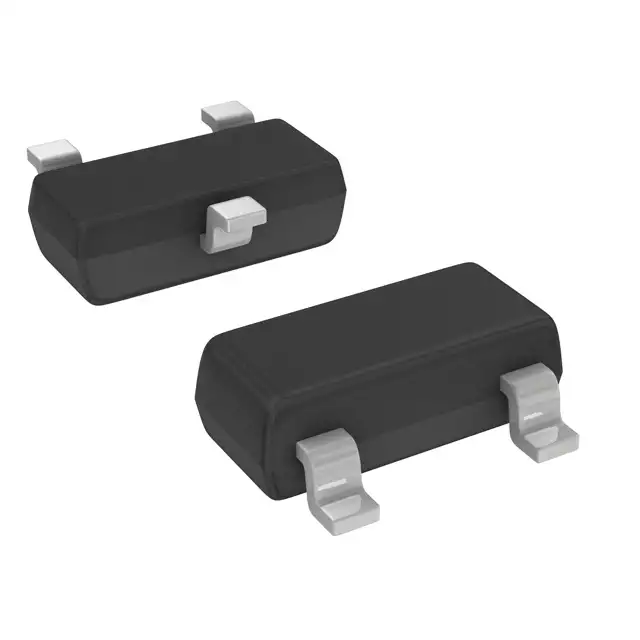

Биполярный PNP-транзистор от DIODES рассчитан на напряжение 100 В и ток до 1 А. Выполнен в компактном корпусе SOT23-3 для поверхностного монтажа. Подходит для схем коммутации и усиления в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | PNP High Voltage Transistor |
| Вес | 0.008g |
| Маркировка | 593 |
| Корпус | SOT23 |
| Тип монтажа | SMD |
| Полярность | PNP |
| Размер катушки | 7 inches |
| Покрытие выводов | Matte Tin Plated |
| Применение | High-side driver, Load disconnect switch, Motor drive |
| Без галогенов | Да |
| Без сурьмы | Да |
| Конфигурация | Single |
| Количество в катушке | 3000 (7 inch reel) |
| Соотв. RoHS | Да |
| Комплементарный NPN | FMMT493 |
| Рассеиваемая мощность | 500mW |
| AEC-Q101 | Да |
| Размеры упаковки | 2.80mm x 1.30mm x 0.40mm (typical) or see datasheet for full dimensions |
| Hfe мин. | 100 (at 1mA, VCE=-5V), 100 (at 250mA, VCE=-5V), 50 (at 1A, VCE=-5V) |
| Класс горючести | UL 94V-0 |
| Частота перехода | 50MHz |
| Макс. выходная емкость | 5pF |
| Пиковый ток коллектора | -2A |
| Continuous base current | -200mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Напряжение эмиттер-база макс. | -7V |
| Диап. темп. хр. | -55°C to +150°C |
| Напряжение коллектор-база макс. | -120V |
| Макс. ток отсечки эмиттера | -100nA |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -55°C to +150°C |
| Макс. ток отсечки коллектора | -100nA |
| Постоянный ток коллектора | -1A |
| Описание (англ.) | TRANS PNP 100V 1A SOT23-3 |
| Макс. напр. К-Э | -100V |
| Base emitter turn on voltage max | -1.0V (IC=-1mA, VCE=-5V) |
| Breakdown voltage emitter base min | -7V |
| Макс. Uбэ нас. | -1.1V (IC=-500mA, IB=-50mA) |
| Тепловое сопротивление переход-вывод | 197°C/W |
| Breakdown voltage collector base min | -120V |
| Макс. ток отсечки коллектор-эмиттер | -100nA |
| Термосопротивление переход-среда | 250°C/W |
| Мин. напряжение пробоя коллектор-эмиттер | -100V |
| Напряжение насыщения коллектор-эмиттер макс. | -200mV (IC=-250mA, IB=-25mA), -300mV (IC=-500mA, IB=-50mA) |
