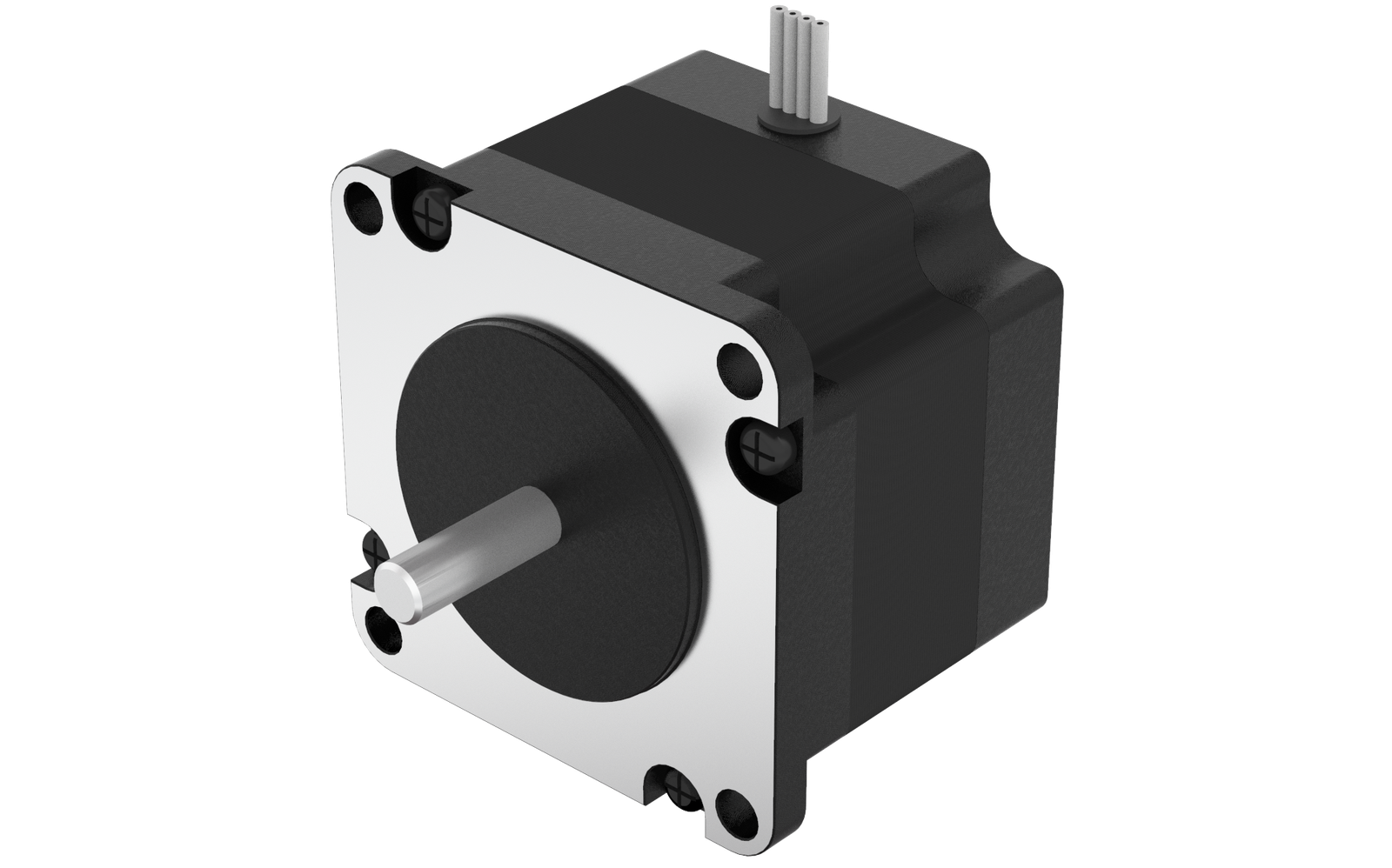

Шаговый электродвигатель NEMA 23, фланец 57мм, длина корпуса 56мм, ток фазы 2.8А, количество выводов 4 вывода, шаг 1.8°, тип вала вал с одной стороны, крутящий момент 0.9 Н*м, диаметр вала 6.35, длина вала 20.6
У поставщика
ПроизводительFulling Motor
У поставщиков
9 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт3 110,39 ₽
Сумма3 110,39 ₽
+ доплата 490,00 ₽
В наличии9 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 3 034,68 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 3 110,39 ₽. До заказа без доплаты не хватает 14 189,61 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 3 110,39 ₽
Описание
Шаговый электродвигатель NEMA 23 от Fulling Motor с фланцем 57 мм и корпусом длиной 56 мм. Развивает крутящий момент 0,9 Н·м при токе фазы 2,8 А, шаг — 1,8°, вал диаметром 6,35 мм выведен с одной стороны. Подходит для приводов промышленной автоматики, 3D-принтеров и станков с ЧПУ.
Технические характеристики
| Модель | FL57STH56-2804A |
| Вес | 0.7 kg |
| Тип монтажа | flange mount |
| Вращение | CW (See from Front Flange) |
| Разъем | UL1430 AWG22 |
| Тип вала | single shaft |
| Step angle | 1.8° |
| Длина корпуса | 56mm |
| Flange size | 57mm (NEMA 23) |
| Длина вала | 20.6mm |
| Момент фиксации | 0.4 kg-cm |
| Ном. напряжение | 2.8V |
| Rotor inertia | 300 g-cm² |
| Holding torque | 0.9 N·m (9.0 kg-cm) |
| Диаметр вала | 6.35mm |
| Max axial force | 15N |
| Number of leads | 4 |
| Max radial force | 75N (20mm from the flange) |
| Shaft axial play | 0.08Max. (450g-load) |
| Нагрев | 80°C Max. (rated current, 2 phase on) |
| Current per phase | 2.8A |
| Радиальный люфт вала | 0.02Max. (450g-load) |
| Температура окружающей среды | -20°C~+50°C |
| Эл. прочность | 500VAC for one minute |
| Inductance accuracy | ±20% (1kHz) |
| Точность сопротивления | ±10% (@20°C) |
| Step angle accuracy | ±5% (full step, no load) |
| Inductance per phase | 2.5mH |
| Resistance per phase | 1.0Ω |
| Сопр. изоляции | 100MΩ Min., 500VDC |
| Тип упаковки | Paper Box |
| Pull out curve conditions | 30VDC, 2.7A/Phase, half step, chop driver |
| Описание (англ.) | High Torque Hybrid Stepping Motor |
