Шаговый электродвигатель NEMA 23, фланец 57мм, длина корпуса 115мм, ток фазы 4.2А, количество выводов 4 вывода, шаг 1.8°, тип вала вал с двух сторон, крутящий момент 3.1 Н*м, диаметр вала 8, длина вала 20.6
У поставщика
ПроизводительFulling Motor
У поставщиков
2 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт18 788,29 ₽
Сумма18 788,29 ₽
В наличии2 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 18 409,81 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 18 788,29 ₽: доплаты не будет.
1 шт · Склад 13 · 18 788,29 ₽
Описание

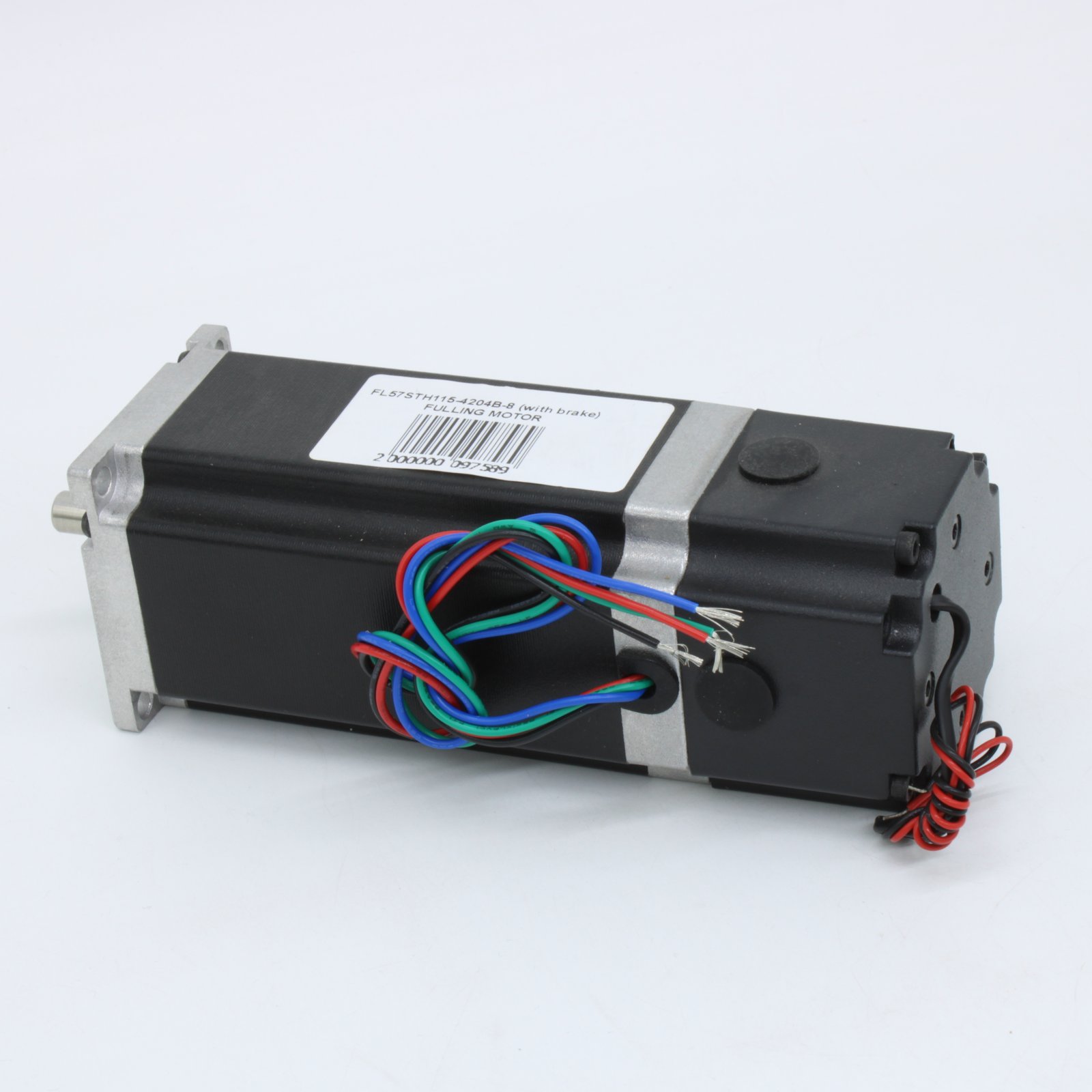

Шаговый электродвигатель NEMA 23 с фланцем 57 мм от Fulling Motor — гибридный мотор с тормозом и двумя валами. Развивает момент до 3,1 Н·м при токе фазы 4,2 А, шаг 1,8°, диаметр вала 8 мм, корпус длиной 115 мм. Подходит для промышленной автоматики, станков и приводов позиционирования.
Технические характеристики
| Brake | with brake |
| Модель | FL57STH115-4204B-8 |
| Подключение | 4 leads, AWG22, UL1430 |
| Тип монтажа | flange mount |
| Вращение | CW (seen from front flange) |
| Типоразмер | NEMA 23 (57mm flange) |
| Тип двигателя | Hybrid Stepping Motor |
| Тип вала | double shaft |
| Step angle | 1.8° |
| Длина корпуса | 115mm |
| Длина вала | 20.6mm |
| Phase current | 4.2A |
| Holding torque | 3.1 N·m |
| Диаметр вала | 8mm |
| Max axial force | 15N |
| Number of leads | 4 |
| Max radial force | 75N (20mm from flange) |
| Shaft axial play | 0.08 Max (450g load) |
| Нагрев | 80°C Max (rated current, 2 phase on) |
| Радиальный люфт вала | 0.02 Max (450g load) |
| Температура окружающей среды | -20°C~+50°C |
| Эл. прочность | 500VAC for one minute |
| Inductance accuracy | ±20% @1kHz |
| Точность сопротивления | ±10% @20°C |
| Step angle accuracy | ±5% (full step, no load) |
| Сопр. изоляции | 100MΩ Min, 500VDC |
| Тип упаковки | Штучный товар |
| Описание (англ.) | High Torque Hybrid Stepping Motor |
