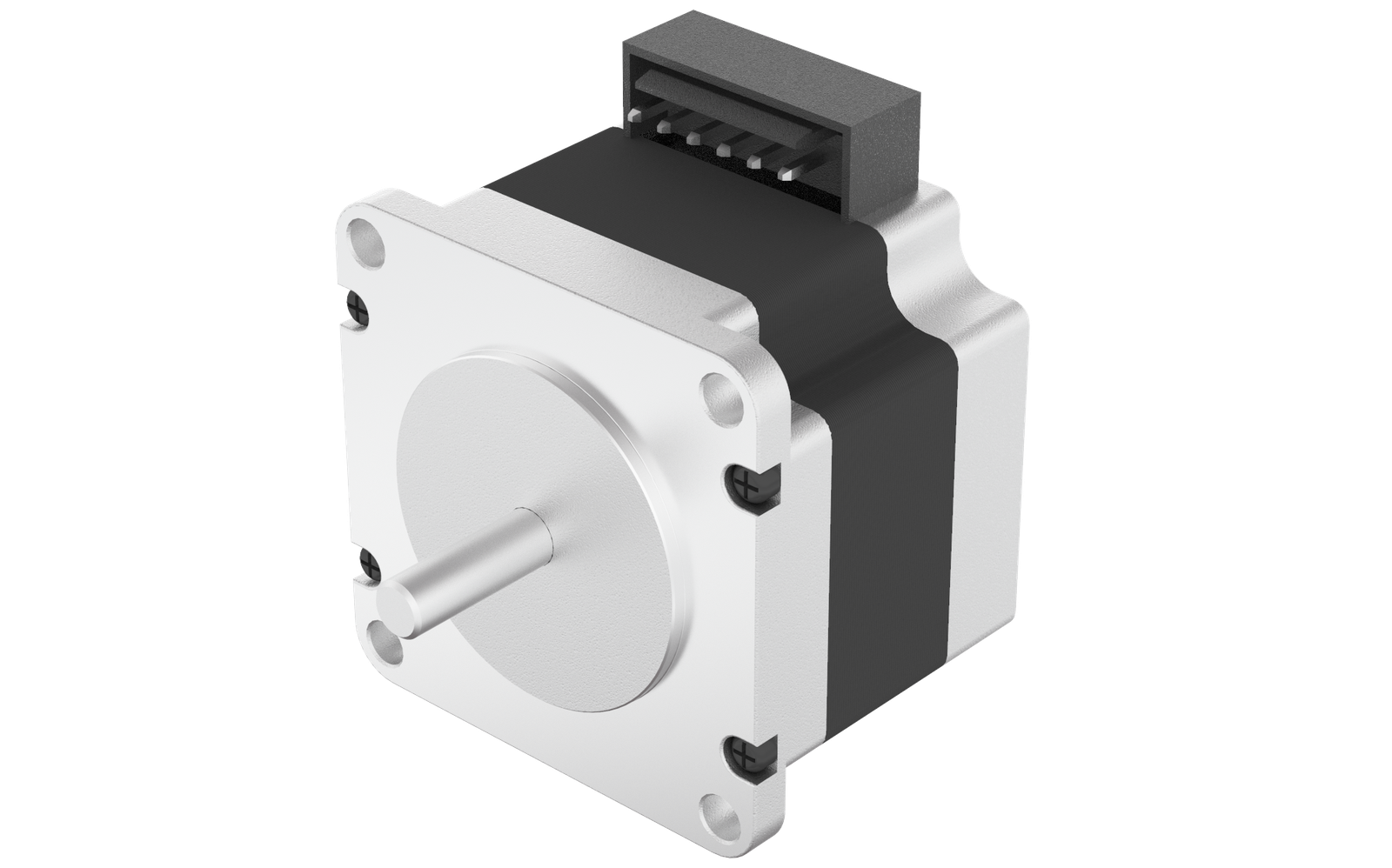

Шаговый электродвигатель NEMA 23, фланец 57мм, длина корпуса 115мм, ток фазы 2.8А, количество выводов 4 вывода, шаг 1.8°, тип вала вал с одной стороны, крутящий момент 3 Н*м, диаметр вала 10, длина вала 20.6
У поставщика
ПроизводительFulling Motor
У поставщиков
6 шт.
Норм. уп.: 8
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7 461,90 ₽
Сумма7 461,90 ₽
+ доплата 490,00 ₽
В наличии6 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 7 297,00 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 7 461,90 ₽. До заказа без доплаты не хватает 9 838,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 7 461,90 ₽
Описание
Шаговый электродвигатель NEMA 23 от Fulling Motor с фланцем 57 мм и корпусом длиной 115 мм. Развивает момент до 3 Н·м при токе фазы 2,8 А, шаг 1,8°, вал диаметром 10 мм выведен с одной стороны. Подходит для приводов промышленной автоматики, станков и дозирующего оборудования.
Технические характеристики
| Модель | FL57STH115-2804A |
| Вес | 1.8 kg |
| Тип монтажа | flange |
| Вращение | CW (See from Front Flange) |
| Тип двигателя | Hybrid Stepping Motor |
| Тип вала | single shaft |
| Step angle | 1.8° |
| Длина корпуса | 115mm |
| Flange size | 57mm |
| Длина вала | 20.6mm |
| Момент фиксации | 1.0 kg-cm |
| Ном. напряжение | 5.88V |
| Rotor inertia | 650 g-cm² |
| Driver current | 2.8A/Phase, half step, Chop driver |
| Driver voltage | 30VDC |
| Holding torque | 3.0 N·m |
| Диаметр вала | 10mm |
| Max axial force | 15N |
| Number of leads | 4 |
| Max radial force | 75N (20mm from flange) |
| Shaft axial play | 0.08 Max. (450g load) |
| Нагрев | 80°C Max. (rated current, 2 phase on) |
| Current per phase | 2.8A |
| Радиальный люфт вала | 0.02 Max. (450g load) |
| Температура окружающей среды | -20°C~+50°C |
| Эл. прочность | 500VAC for one minute |
| Step angle accuracy | ±5% (full step, no load) |
| Inductance per phase | 10mH |
| Resistance per phase | 2.1Ω |
| Сопр. изоляции | 100MΩ Min., 500VDC |
| Тип упаковки | Paper Box |
| Описание (англ.) | High Torque Hybrid Stepping Motor |
