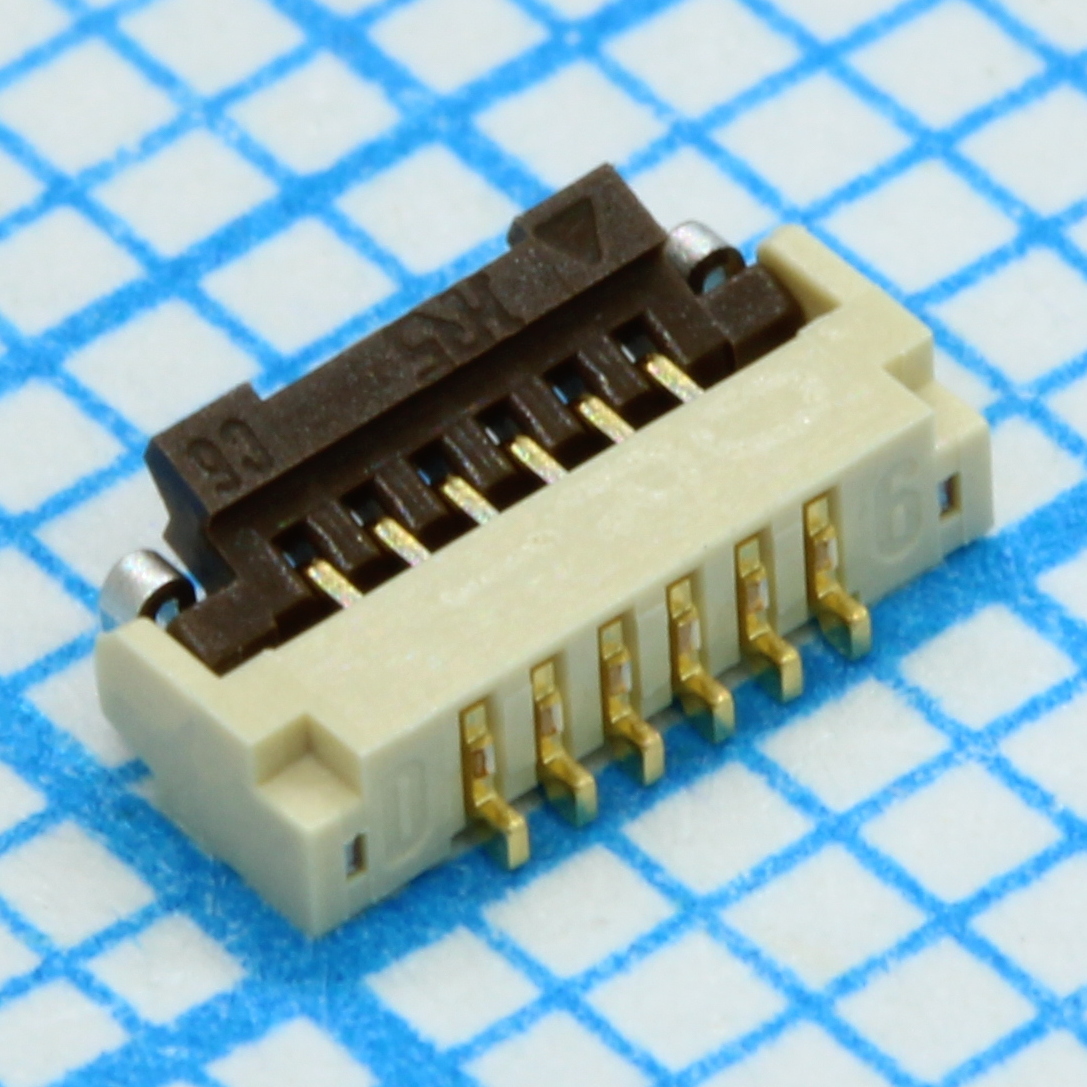

Разъем питания FH33-6S-0.5SH(10)
У поставщика
У поставщиков
243 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:243 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,65 |
| от 22 | 58,42 |
| от 43 | 56,76 |
| от 86 | 54,45 |
| от 172 | 51,74 |
Описание
Разъём питания FH33-6S-0.5SH(10) от японского производителя HIROSE Electric предназначен для низковольтных цепей. Модель отличается компактным шагом контактов 0,5 мм и рассчитана на 6 выводов. Применяется в портативной электронике и устройствах, где требуется надёжное соединение при ограниченном пространстве.
Технические характеристики
| Шаг | 0.5mm |
| Удар | 981m/s², 6ms duration, sine half-wave, 3 cycles in each of 3 axes |
| Ширина | 2.5mm |
| Длина | 5mm |
| Серия | FH33 |
| Корпус | Embossed tape and reel, 5000 pieces/reel |
| Actuator | Flip-Lock rotating actuator |
| Вибрация | 10 to 55Hz, 0.75mm single amplitude, 10 cycles in each of 3 directions, no discontinuity 1μs or more |
| Размеры | A=5mm, B=2.5mm, C=3.57mm, D=4.35mm, T=0.5mm, U=0.45mm |
| Долговечность | 20 cycles (insertion/withdrawal) |
| Артикул | FH33-6S-0.5SH(10) |
| Без галогенов | No (only FH33J series) |
| Тип монтажа | SMD |
| Тип разъема | ZIF FPC/FFC connector |
| Ном. ток | 0.5A |
| Способ монтажа | SMT horizontal mounting |
| Ном. напряжение | 50V AC |
| Материал контакта | Phosphor bronze, gold flash plated |
| Материал корпуса | PA/LCP, UL94V-0 |
| Contact alignment | single |
| Температурный цикл | -55°C / +15 to +35°C / +85°C / +15 to +35°C, 30 / 2-3 / 30 / 2-3 minutes, 5 cycles |
| Сопр. контакта | 50mΩ max at 1mA, including FPC conductor resistance |
| Height above board | 1.2mm |
| Число контактов | 6 |
| Выдерживаемое напряжение | 150V AC / one minute |
| Сопр. изоляции | 500MΩ min at 100V DC |
| Диапазон влажности хранения | Relative humidity 90% max, no condensation |
| Metal fittings material | Pure tin reflow plated |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диапазон рабочей влажности | Relative humidity 90% max, no condensation |
| Recommended fpc thickness | 0.3 ± 0.05mm, gold plated |
| Термостойкость пайки | Reflow: recommended temperature profile; Manual soldering: 350°C ± 10°C for 5 seconds |
| Диап. темп. хр. | -10°C to +50°C |
| Диап. раб. темп. | -55°C to +85°C |
| Описание (англ.) | 6 Position 5 mm Right Angle SMT FFC / FPC Connector |
