Документация
DC-DC, 3Вт, вход 36…72В, выход 15В/200мА, изоляция 1500В DC, DIP24, 31.8х20.3х12.7мм, -40°С…+71°С, без сертификатов
У поставщика
ПроизводительChinfa
КатегорияDC-DC преобразователи
У поставщиков
977 шт.
Норм. уп.: 5
Цены поставщиков
Склад 16
В наличии:954 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 470,53 |
Склад 13
В наличии:23 шт
Срок поставки: до недели
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 664,70 |
| от 3 | 657,32 |
| от 5 | 648,20 |
| от 10 | 636,21 |
| от 20 | 619,41 |
Описание

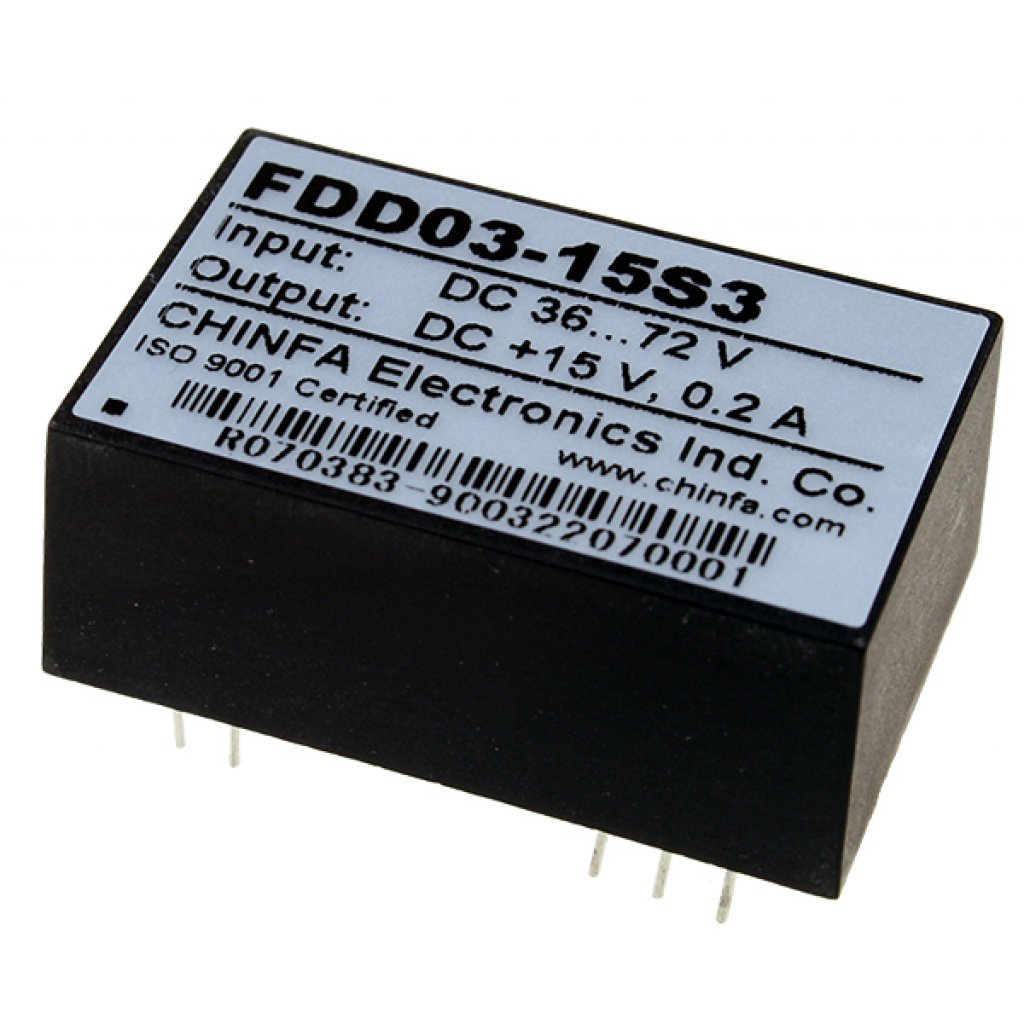

DC-DC преобразователь Chinfa FDD03-15S3 мощностью 3 Вт предназначен для промышленного применения. Модель имеет широкий входной диапазон 36…72 В и стабилизированный выход 15 В / 200 мА. Выполнен в стандартном корпусе DIP24 с гальванической изоляцией 1500 В DC. Рабочий температурный диапазон от -40°С до +71°С обеспечивает надежную работу в жестких условиях.
Технические характеристики
| MTBF | 1000000h |
| Модель | FDD03-15S3 |
| Серия | FDD03 |
| Охлаждение | free air convection |
| Корпус | DIP24 |
| Тип монтажа | Выводной |
| Кол-во выводов | 24 |
| Размеры | 31.8x20.3x12.7mm |
| КПД | 79% |
| Описание | DC-DC Converter, 3W, input 36-72V, output 15V/200mA, isolation 1500VDC, DIP24 |
| Вх. фильтр | Pi filter |
| Вых. мощность | 3W |
| Пульсации и шум | 100mVp-p |
| Материал корпуса | Пластик |
| Сертификаты | Нет |
| Вых. напряжение | 15V |
| Размеры | 31.8х20.3х12.7мм |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Изоляция | 1500В DC |
| Мощность, Вт | 3 |
| Макс. вх. напр. | 72V |
| Мин. входное напряжение | 36V |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 0mA |
| Output voltage trim | ±10% |
| Частота перекл. | 300kHz |
| Сопр. изоляции | 1000MΩ |
| Входной ток без нагрузки | 20mA |
| Ном. вх. напр. | 48V |
| Емк. изоляции | 1000pF |
| Входной ток при полной нагрузке | 80mA |
| Точность выходного напряжения | ±2% |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Output current max rated | 200mA |
| Защита от КЗ | Да |
| Макс. раб. темп. | +71°C |
| Мин. раб. темп. | -40°C |
| Входное напряжение | 36…72В |
| Выходное напряжение | 15В |
