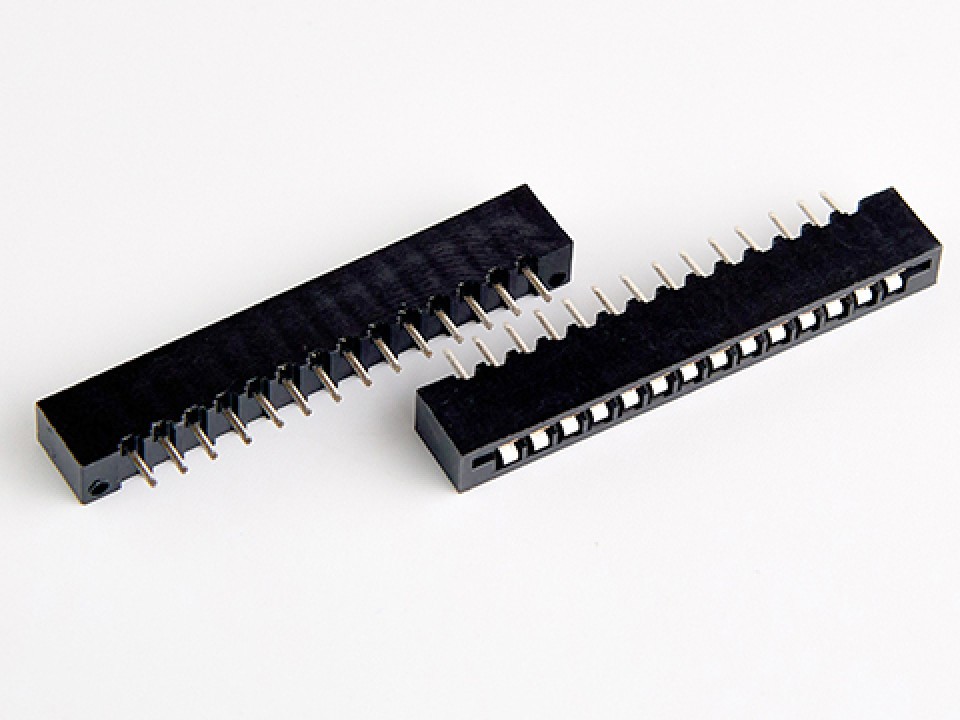

FB-14 (DS1020-14ST1D), гнездо под сверхпл кабель на плату, CONNFLY (арт. 276071)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
946 шт.
Норм. уп.: 28
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт5,86 ₽
Сумма164,08 ₽
до минимума склада не хватает 2 835,92 ₽
В наличии946 шт
заказ со склада от 3 000,00 ₽упаковка 28 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 164,08 ₽, не хватает 2 835,92 ₽. Добавьте позиций этого склада или выберите другой.
28 шт · Склад 29 · 164,08 ₽
Описание
Гнездо FB-14 (DS1020-14ST1D) от CONNFLY предназначено для монтажа на плату и подключения сверхплоского кабеля. Разъем обеспечивает надежный контакт в условиях ограниченного пространства, применяется в измерительной и вычислительной технике. Конструкция рассчитана на многократные циклы соединения.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1020 |
| Тип | DIP панелька |
| Тип контакта | Double side |
| Диаметр штыря | 0.85mm |
| Код продукта | DS1020-14ST1D |
| Корпус | DIP-14 |
| Тип монтажа | Выводной |
| Тип монтажа | V/T (vertical through-hole) |
| Общая ширина | 38.58±0.20mm |
| Толщина вывода | 0.60±0.05mm |
| Общая длина | 41.02±0.35mm |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Материал контакта | Медный сплав |
| Шаг печатной платы | 2.54mm |
| Диаметр отверстия PCB | 0.85mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic UL 94V-0 |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 14 |
| Допуск топологии печатной платы | ±0.05mm |
| Сопр. изоляции | 1000MΩ min |
| Макс. сопротивление контакта | 20mΩ |
| Габаритная ширина | (N-1)*2.54+5.56±0.2mm (for 14 contacts: 38.58±0.2mm) |
| Габаритная длина | (N-1)*2.54+8.00±0.35mm (for 14 contacts: 41.02±0.35mm) |
| Мин. сопротивление изоляции | 1000MΩ |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 14 контактов |
| Диэлектрическая прочность | AC 500V per minute |
