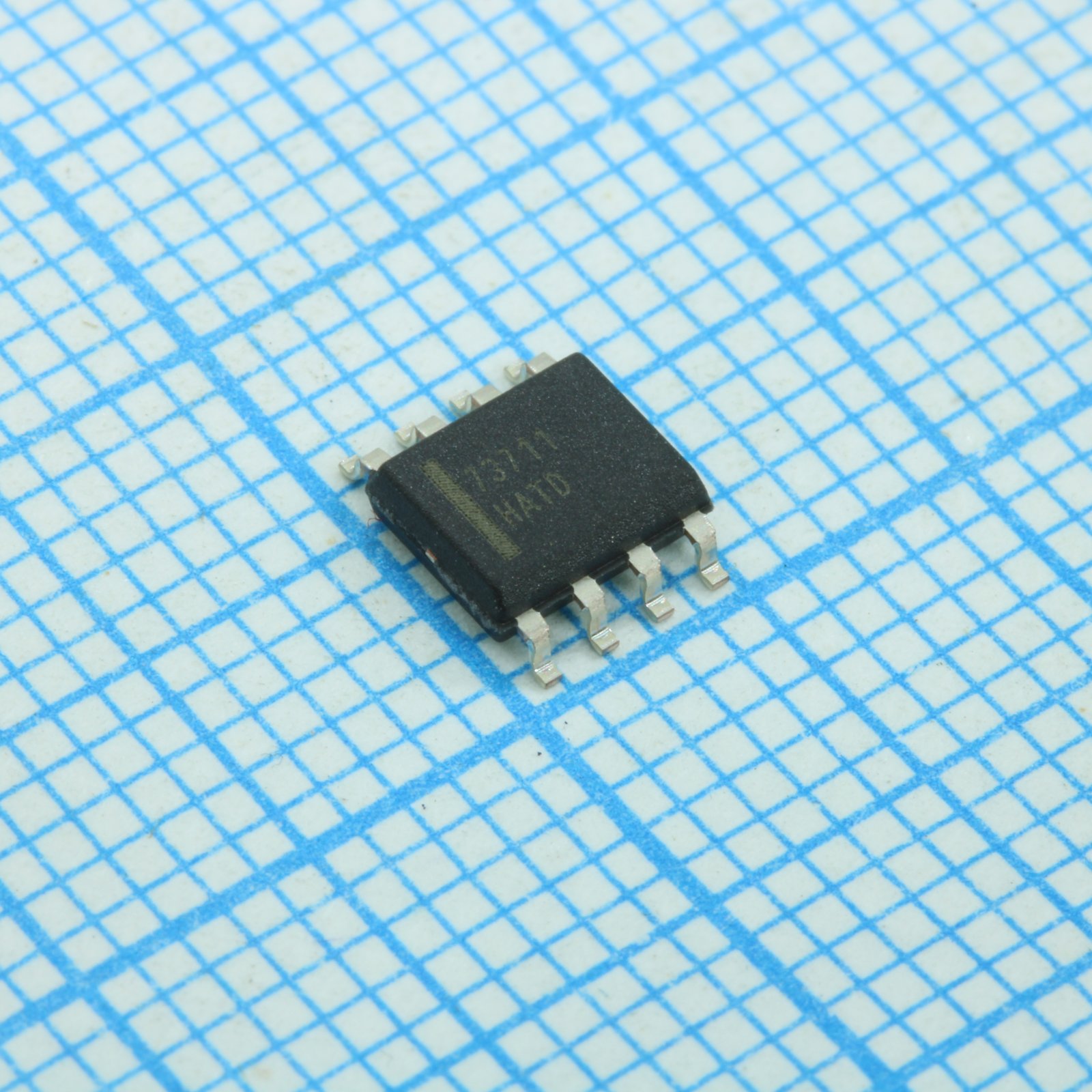

Импульсный стабилизатор напряжения регулируемый FAN73711MX / SO-8
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
690 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:690 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,53 |
| от 30 | 70,75 |
| от 60 | 66,01 |
| от 119 | 62,47 |
| от 238 | 59,82 |
Описание
Импульсный стабилизатор напряжения FAN73711MX от ON Semiconductor (ONS) выполнен в компактном корпусе SO-8. Предназначен для построения регулируемых источников питания с высоким КПД. Обеспечивает стабильное выходное напряжение и защиту цепей нагрузки. Применяется в промышленной и бытовой электронике для преобразования и стабилизации напряжения.
Технические характеристики
| Вывод 1 | VDD |
| Вывод 2 | IN |
| Вывод 3 | NC |
| Вывод 4 | GND |
| Вывод 5 | NC |
| Вывод 6 | VS |
| Pin 7 | HO |
| Вывод 8 | VB |
| Корпус | 8-SOP |
| Тип монтажа | SMD |
| Описание | High-Current, High-Side Gate Drive IC |
| Артикул | FAN73711MX |
| Output phase | In-phase with input signal |
| Метод упаковки | Tape and Reel |
| Sinking current | 4A |
| Sourcing current | 4A |
| Рассеиваемая мощность | 0.625W |
| Undervoltage lockout | VBS |
| Logic input voltage max | VDD + 0.3V |
| Logic input voltage min | -0.3V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Built in shunt regulator | VDD and VBS |
| Макс. темп. перехода | +150°C |
| Темп. перехода мин. | -55°C |
| Input logic compatibility | 3.3V and 5V |
| Диап. раб. темп. | -40°C ~ 125°C |
| Описание (англ.) | Driver 600V 4A 1-OUT Hi Side Non-Inv |
| Allowable offset voltage slew rate | ±50V/ns |
| High side gate driver operation vbs | 15V |
| High side floating offset voltage max | VB + 0.3V |
| High side floating offset voltage min | VBS - VSHUNT |
| High side floating output voltage max | VB + 0.3V |
| High side floating output voltage min | VS - 0.3V |
| High side floating supply voltage max | 625.0V |
| High side floating supply voltage min | -0.3V |
| Low side and logic supply voltage max | VSHUNT |
| Low side and logic supply voltage min | -0.3V |
| Термосопротивление переход-среда | 200°C/W |
| High side gate driver operation vs typical | -9.8V |
| Floating channel bootstrap operation voltage | +600V |
