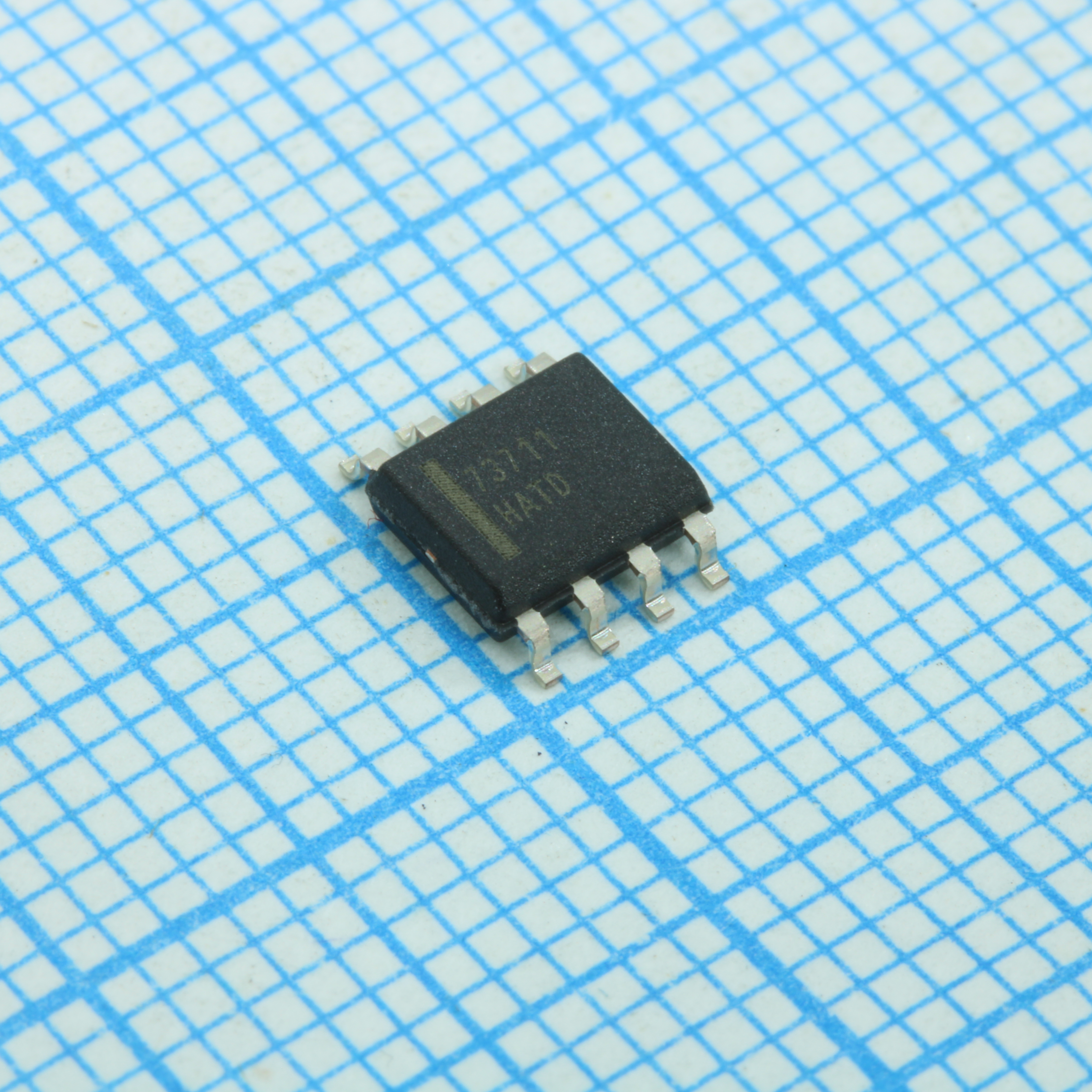

Микросхема FAN73711MX
У поставщика
У поставщиков
701 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:701 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 71,14 |
| от 30 | 65,75 |
| от 60 | 61,35 |
| от 119 | 58,06 |
| от 238 | 55,60 |
Описание
Микросхема FAN73711MX от ON Semiconductor представляет собой высоковольтный драйвер верхнего и нижнего плеча для управления MOSFET и IGBT. Компонент предназначен для применения в импульсных источниках питания, преобразователях и инверторах. Отличается встроенной защитой от сквозных токов и низким энергопотреблением.
Технические характеристики
| Корпус | 8-SOP |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Описание | High-Current, High-Side Gate Drive IC |
| Артикул | FAN73711MX |
| Применение | PDP sustain driver, buck converter, motor drive |
| Производитель | Fairchild Semiconductor (ON Semiconductor) |
| Shunt regulator | built-in on VDD and VBS |
| Supply voltage vdd | 15V (typical) |
| Dv dt slew rate max | 50V/ns |
| Logic input voltage | 3.3V/5V compatible |
| Output current sink | 4A |
| Output current source | 4A |
| Макс. рассеиваемая мощность | 0.625W |
| Тепловое сопротивление JA | 200°C/W |
| Блокировка при пониж. напряжении | Да |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Floating channel voltage max | 600V |
| High side supply voltage max | 625V |
