Высокоскоростной, одиночный драйвер нижнего ключа, Uвых=-4...18В, Iвых=2.5/-1.8A, ТТЛ-уровни
У поставщика
ПроизводительON Semiconductor
КатегорияМикросхемы
У поставщиков
6 512 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:6 512 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,46 |
| от 134 | 44,21 |
| от 267 | 42,03 |
| от 533 | 40,11 |
| от 1 066 | 38,82 |
Описание
Высокоскоростной драйвер нижнего ключа от ON Semiconductor. Микросхема работает с выходным напряжением от -4 до 18 В и обеспечивает ток до 2.5 А (пиковый до 3 А). Выполнена в компактном корпусе SOT-23-5 и совместима с ТТЛ-уровнями. Подходит для импульсных источников питания и силовой электроники.
Технические характеристики
| Psi jb | 51°C/W |
| Psi jt | 5°C/W |
| ESD CDM | 750V |
| ЭСР HBM | 4kV |

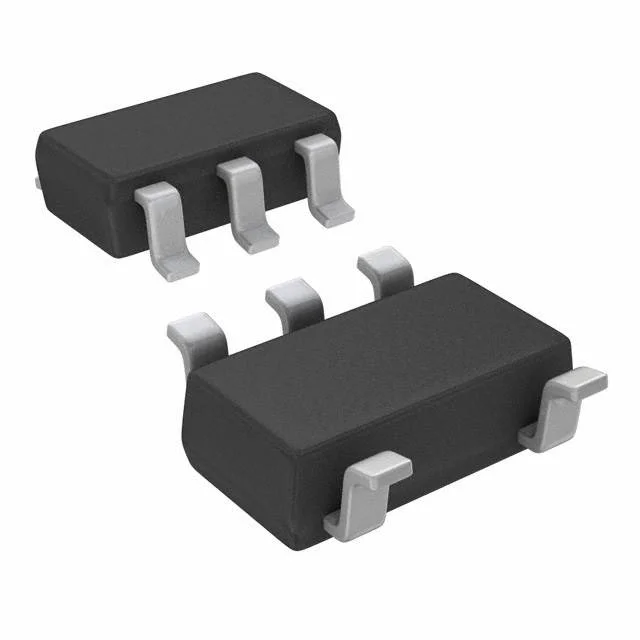

| Корпус | SOT23-5 |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Описание | Single 2A High-Speed, Low-Side Gate Driver |
| Артикул | FAN3100TSX |
| Fall time 1nf | 9ns |
| Rise time 1nf | 13ns |
| Метод упаковки | Tape & Reel |
| Input threshold | TTL |
| Vdd to pgnd max | 20V |
| Vdd to pgnd min | -0.3V |
| Макс. вх. напр. | VDD+0.3V |
| Мин. входное напряжение | -0.3V |
| Peak sink current | 3A |
| Задержка распространения | <20ns |
| Кол-во на катушке | 3000 |
| Макс. выходное напряжение | VDD+0.3V |
| Мин. вых. напряжение | -0.3V |
| Sink current at 6v | 2.5A |
| Макс. ток питания | 0.8mA |
| Ток пит. тип. | 0.5mA |
| Input logic low max | 0.8V |
| Peak source current | 3A |
| Input logic high min | 2.0V |
| Source current at 6v | 1.8A |
| Макс. рабочее напряжение | 18V |
| Мин. раб. напр. | 4.5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Темп. перехода мин. | -55°C |
| Uvlo turn on voltage max | 4.3V |
| Uvlo turn on voltage min | 3.5V |
| Uvlo turn on voltage typ | 3.9V |
| Input current in plus max | 175µA |
| Input current in plus min | -1µA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Uvlo turn off voltage max | 4.1V |
| Uvlo turn off voltage min | 3.3V |
| Uvlo turn off voltage typ | 3.7V |
| Input current in minus max | 1µA |
| Input current in minus min | -175µA |
| Температура пайки выводов | 260°C |
| Описание (англ.) | Driver 3A 1-OUT Lo Side Inv/Non-Inv 5-Pin SOT-23 T/R |
| Thermal resistance junction top | 99°C/W |
| Thermal resistance junction lead | 56°C/W |
| Тепловое сопротивление переход-среда | 157°C/W |
