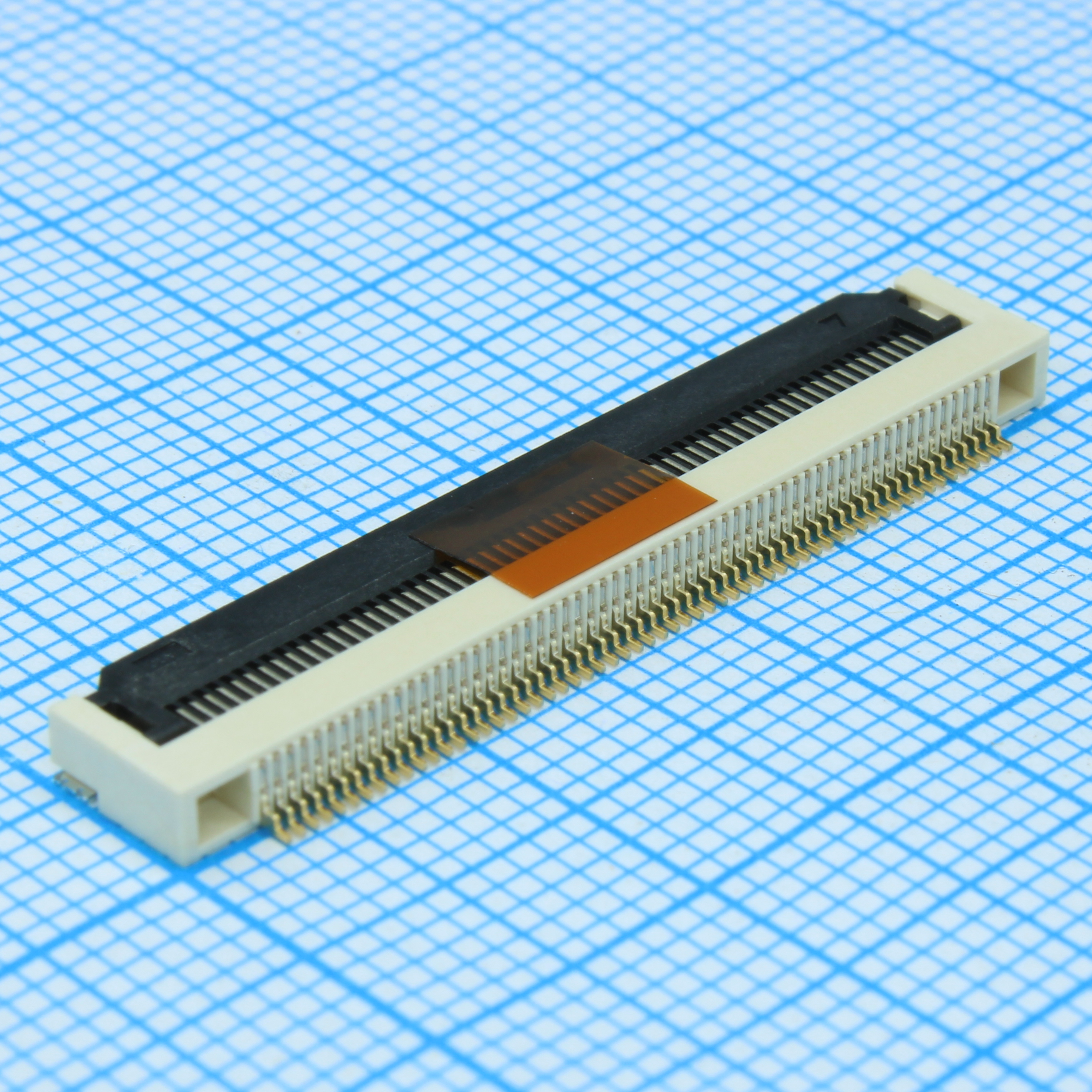

Соединитель FFC 60 контактов шаг 0.5 мм угловой
У поставщика
ПроизводительAmphenol
У поставщиков
109 шт.
Цены поставщиков
Склад 13
В наличии:109 шт
Срок поставки: до недели
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 119,23 |
| от 7 | 117,09 |
| от 13 | 114,17 |
| от 25 | 109,73 |
| от 50 | 103,21 |
Описание
Соединитель FFC от Amphenol с 60 контактами и шагом 0.5 мм. Угловая конструкция (R/A) и нижний контакт обеспечивают удобный монтаж на плату. Компонент поставляется на ленте в катушке для автоматизированной сборки. Подходит для компактных устройств бытовой электроники и промышленной автоматики.
Технические характеристики
| Pitch | 0.020" (0.50mm) |
| Mylar | T=0.10mm, thermostable, yellow color |
| Шаг | 0.50mm |
| Высота | 2.55mm |
| Серия | F31L |
| Покрытие | 0.05μm min. Au (Au Area) |
| Features | Solder Retention, Zero Insertion Force (ZIF) |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | Tape & Reel |
| Долговечность | 30 mating cycles |
| Termination | Solder |
| Без галогенов | Да |
| Mounting Type | Surface Mount, Right Angle |
| Кол-во контактов | 60 |
| Cable End Type | Notched |
| Contact Finish | Золотистый |
| Flat Flex Type | FFC, FPC |
| Voltage Rating | 50V |
| Тип разъема | FFC/FPC Right Angle ZIF Flex Connector |
| Contact points | Double contact point |
| Ном. ток | 0.5A |
| Соотв. RoHS | Да |
| Номер файла UL | E106764 |
| Ном. напряжение | 50V AC/DC |
| Locking Feature | Flip Lock |
| Cable thickness | 0.30mm |
| Contact Material | Phosphor Bronze |
| Housing Material | Liquid Crystal Polymer (LCP) |
| Материал контакта | Phosphor Bronze, T=0.20mm, 1~3um Ni under plating |
| Материал корпуса | LCP, natural color (UL94V-0) |
| Описание | FFC & FPC Connectors F31L-1A7H1-11060-Flip type |
| Actuator Material | Polyamide (PA9T), Nylon 9T, Halogen Free |
| Материал привода | PA9T, black color (UL94V-0) |
| Locking mechanism | Front flip lock, ZIF |
| FFC, FCB Thickness | 0.33mm |
| Height Above Board | 0.100" (2.54mm) |
| Сопр. контакта | 30mΩ max |
| Number of Positions | 60 |
| Contact count range | 4 to 80 |
| Operating Temperature | -40°C ~ 105°C |
| Anchor plate material | Brass, T=0.20mm, 1~3um Ni under plating, 2~4um tin plating |
| Сопр. изоляции | 500MΩ min |
| Product specification | IS.EQC.039 |
| Connector/Contact Type | Contacts, Bottom |
| Ffc fpc retention force | 20gf/pin |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Terminal retention force | 100gf/terminal min |
| Fixed plate retention force | 100gf/plate min |
| Диап. раб. темп. | -40°C to +105°C |
| Material Flammability Rating | UL94 V-0 |
| Описание (англ.) | CONN FFC BOTTOM 60POS 0.5mm R/A |
| Диэлектрическая прочность | 500V AC, 2mA, 1min |
