Преобразователь DC/DC мощность, Вт: 2 вход 12В выход 12В изоляция: 3000В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
577 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт203,23 ₽
Сумма609,69 ₽
В наличии481 шт
от 3 штюрлицам и ИП
от 20 — 192,82 ₽ (−5%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии96 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 211,14 ₽
3 шт · Склад 39 · 609,69 ₽
Описание

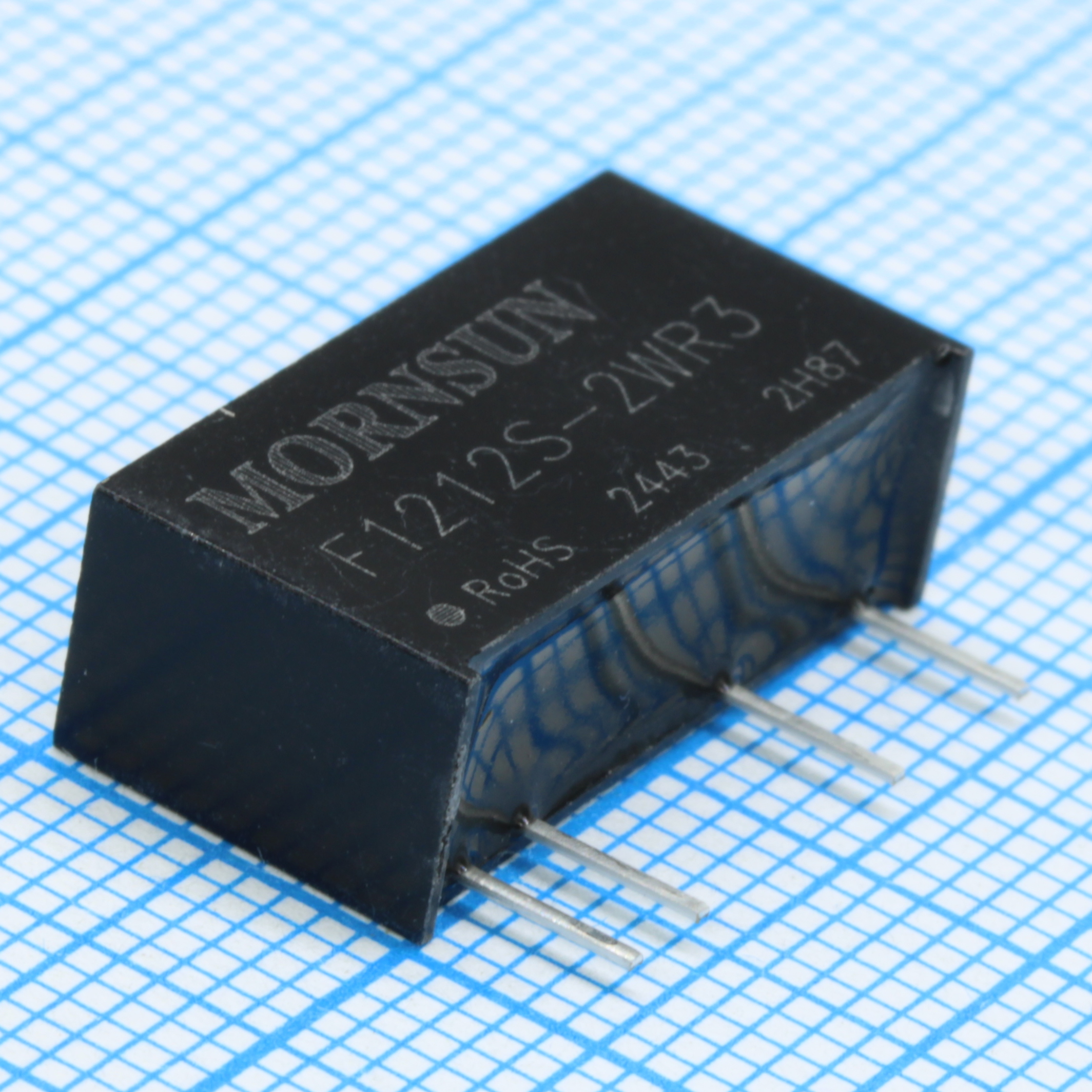

MORNSUN F1212S-2WR3 — это изолированный DC/DC преобразователь мощностью 2 Вт. Устройство работает с входным напряжением 10,8–13,2 В и выдаёт стабильные 12 В при токе до 166 мА, обеспечивая гальваническую развязку 3000 В. Компактный модуль в корпусе для монтажа в тубу подходит для промышленной автоматики и систем управления.
Технические характеристики
| MTBF | 3500k hours |
| Вес | 2.4g |
| Корпус | SIP |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| Размеры | 19.65x7.05x10.16mm |
| Эмиссия CE | CISPR32/EN55032 CLASSB |
| Эмиссия RE | CISPR32/EN55032 CLASSB |
| Устойчивость ESD | Air ±8kV, Contact ±6kV, perf. Criteria B |
| Вх. фильтр | capacitance filter |
| Вых. мощность | 2W |
| Пульсации и шум | 75mVp-p |
| Материал корпуса | black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Импульсное напряжение | 18VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 80% |
| Тип. КПД | 84% |
| Напряжение, В | 12 |
| Рег. нагрузки | 5% |
| Влажн. хранения | 5% to 95% RH |
| Точность напряжения | see output regulation curve |
| Описание | DC/DC Converters - Through Hole 2W DC/DC 4kV UNREG 12Vin 12Vout |
| Напр. изоляции | 3000VDC |
| Линейная регулировка | ±1.2% |
| Макс. емк. нагр. | 560µF |
| Диап. вх. напр. | 10.8-13.2V |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25℃ |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 12V |
| Емк. изоляции | 20pF |
| Раб. температура | -40℃ to +105℃ |
| Входной ток при полной нагрузке | 167mA |
| Мин. ток нагрузки выхода | 17mA |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Вых. ток полн. нагр. | 167mA |
| Отраженный пульсирующий ток | 15mA |
| Защита от КЗ | continuous, self-recovery |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 12V 166mA 10.8V~13.2V Input |
| Темп. пайки выводов | 300℃ |
| Мощность, Вт | 2 |
| Напряжение катушки, В | 12 |
