Преобразователь DC/DC мощность, Вт: 2 вход 12В выход 5В/400мА изоляция: 3000В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
97 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт278,30 ₽
Сумма1 391,50 ₽
+ доплата 490,00 ₽
В наличии97 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 8 — 261,81 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 391,50 ₽. До заказа без доплаты не хватает 15 908,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 391,50 ₽
Описание

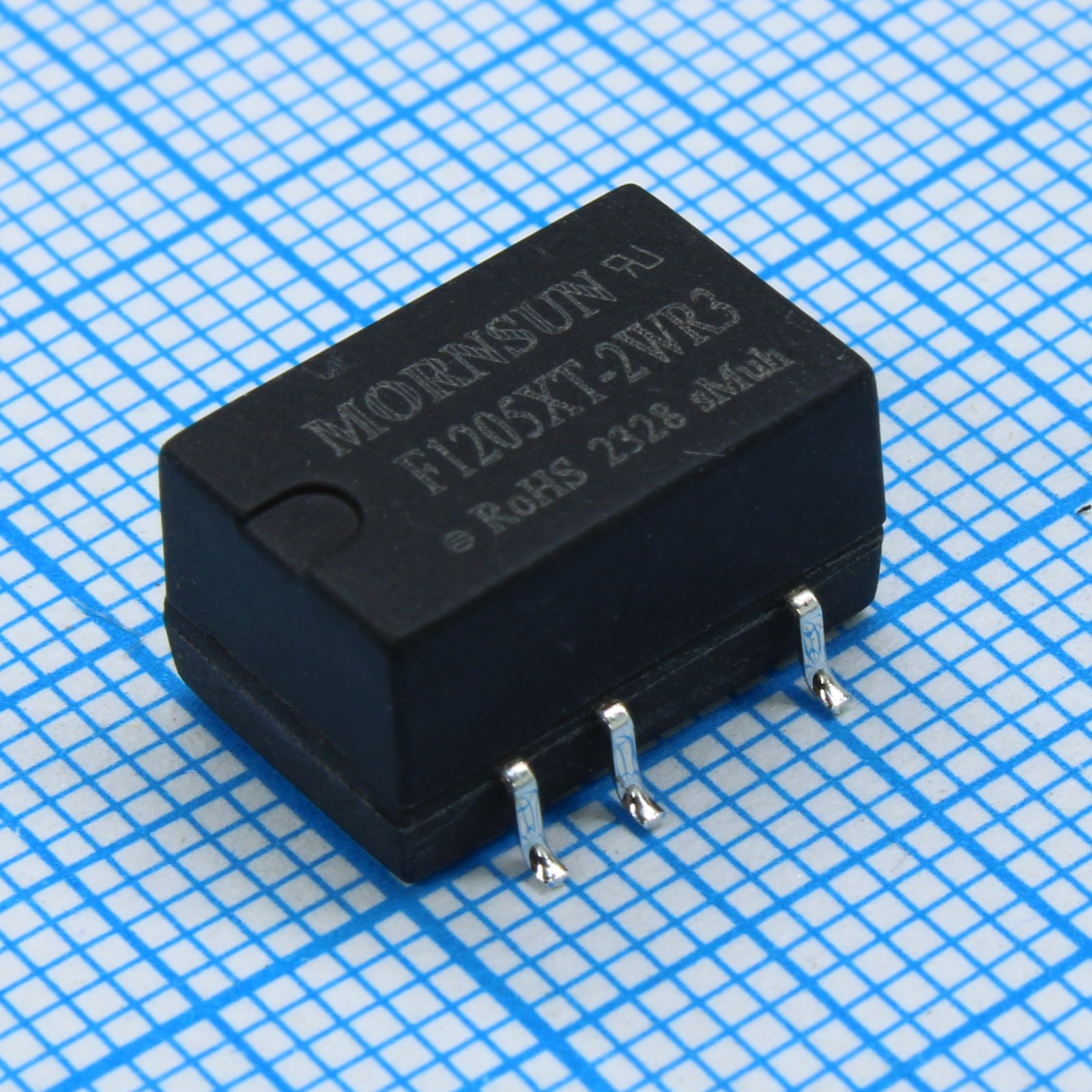

MORNSUN F1205XT-2WR3 — это изолированный DC/DC преобразователь мощностью 2 Вт. Устройство работает от входного напряжения 10,8–13,2 В и выдаёт стабильные 5 В с током до 400 мА, обеспечивая гальваническую развязку 3000 В. Компактный модуль подходит для промышленной автоматики и систем управления, где требуется надёжное питание с защитой от помех.
Технические характеристики
| MTBF | 3500K hours |
| Серия | F_XT-2WR3 |
| Вес | 1.4g typ |
| Корпус | Compact SMD package |
| Горячая замена | Unavailable |
| Размеры | 13.20x11.40x7.25mm |
| Описание | 2W isolated DC-DC converter, fixed input voltage, unregulated single output |
| Артикул | F1205XT-2WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 2W |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | EN62368 approved, CE, RoHS |
| ЭМС излучение | CE CISPR32/EN55032 CLASSB, RE CISPR32/EN55032 CLASSB |
| Тип монтажа | SMD |
| Импульсное напряжение | 18VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 79% |
| Тип. КПД | 83% |
| Напряжение, В | 5 |
| Рег. нагрузки | 15% max |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±6KV Air ±8kV perf. Criteria B |
| Макс. пульс. шум | 150mVp-p |
| Пульсации шум тип. | 50mVp-p |
| Влажн. хранения | 5-95%RH non-condensing |
| Точность напряжения | See output regulation curve (Fig.1) |
| Описание | DC/DC Converters - SMD Input 5/12VDC, Output 5V 0.6A, 3W SMD |
| Напр. изоляции | 3000VDC |
| Линейная регулировка | ±1.2% max |
| Макс. вых. ток | 400mA |
| Мин. выходной ток | 40mA |
| Макс. емк. нагр. | 2400µF |
| Диап. вх. напр. | 10.8-13.2VDC |
| Темп. хранения | -55℃ to +125℃ |
| Частота перекл. | 260KHz typ |
| Нагрев корпуса | 25℃ typ |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 12VDC |
| Сопр. изоляции | 1000MΩ min |
| Емк. изоляции | 20pF typ |
| Раб. температура | -40℃ to +105℃ |
| Входной ток при полной нагрузке | 196mA |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Туба/Лента |
| Minimum load requirement | 10% of rated output load |
| Отраженный пульсирующий ток | 30mA |
| Защита от КЗ | Continuous, self-recovery |
| Уровень чувствительности к влаге | Уровень 1 |
| Рек. входной конденсатор | 2.2µF/25V |
| Рек. выходной конденсатор | 10µF/10V |
| Температура оплавления | Peak temp ≤245℃, max duration ≤60s over 217℃ |
| Описание (англ.) | Isolated Module DC DC Converter 5V 400mA 10.8V~13.2V Input |
| Мощность, Вт | 3 |
| Ток, А | 0,6 |
