Преобразователь DC/DC мощность, Вт: 1 вход 12В выход 5В/200мА изоляция: 3000В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
30 шт.
Норм. уп.: 38
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт201,31 ₽
Сумма1 006,55 ₽
+ доплата 490,00 ₽
В наличии30 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 7 — 198,59 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 1 006,55 ₽. До заказа без доплаты не хватает 16 293,45 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 006,55 ₽
Описание

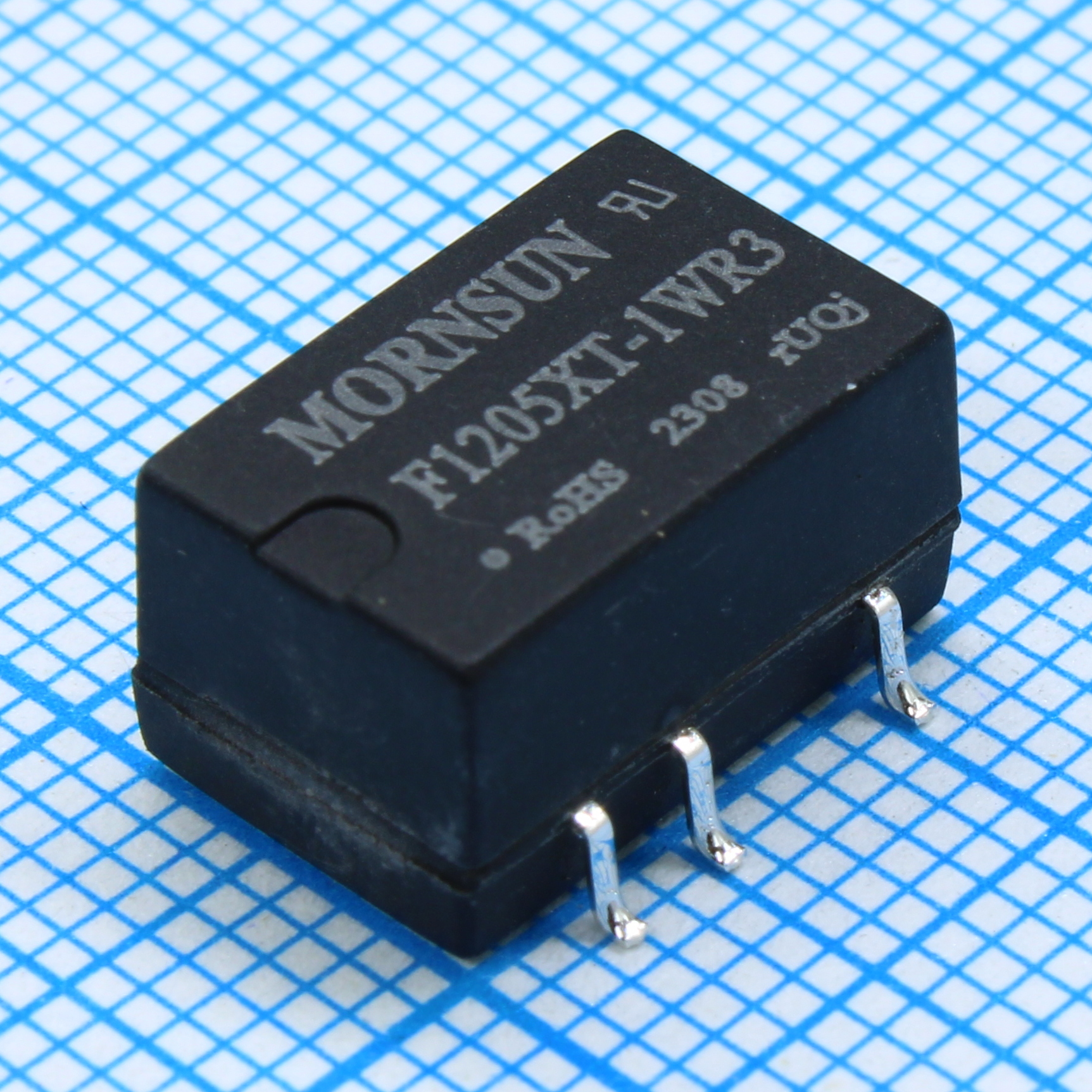

DC/DC-преобразователь MORNSUN F1205XT-1WR3 мощностью 1 Вт преобразует входное напряжение 12 В в стабильные 5 В с током до 200 мА. Модель обеспечивает гальваническую развязку 3000 В и поставляется в корпусе для монтажа на плату. Подходит для применения в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | 3500k hours |
| Мощность, Вт | 1 |
| Вес | 1.4g |
| Корпус | SMD |
| Горячая замена | Unavailable |
| Тип монтажа | SMD |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y and Z |
| Размеры | 13.20x11.40x7.25mm |
| Описание | 1W isolated DC-DC converter, fixed input voltage, unregulated single output |
| Артикул | F1205XT-1WR3 |
| Эмиссия CE | CISPR32/EN55032 класс B |
| Эмиссия RE | CISPR32/EN55032 класс B |
| Устойчивость ESD | IEC/EN61000-4-2 Air ±8kV, Contact ±6kV perf. Criteria B |
| Вх. фильтр | Capacitance filter |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| Импульсное напряжение | 18VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 82% |
| Тип. КПД | 78% |
| Напряжение, В | 5 |
| Рег. нагрузки | 10% to 15% |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 30mVp-p |
| Влажн. хранения | 5% to 95% RH |
| Точность напряжения | See output regulation curves |
| Описание | DC/DC Converters - SMD Style: SMD; Output Power (W): 1; Input Voltage: 12 VDC +/-10%; Output 1 (Vdc): 5 |
| Напр. изоляции | 3000VDC |
| Линейная регулировка | 1.2% |
| Макс. емк. нагр. | 2400µF |
| Диап. вх. напр. | 10.8-13.2V |
| Частота перекл. | 270kHz |
| Сопр. изоляции | 1000MΩ |
| Нагрев корпуса | 25℃ |
| Ном. вх. напр. | 12V |
| Емк. изоляции | 20pF |
| Мин. ток нагрузки выхода | 20mA |
| Макс. темп. хр. | 125℃ |
| Мин. темп. хр. | -55℃ |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Вых. ток полн. нагр. | 200mA |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток х.х. | 8mA |
| Типовой входной ток без нагрузки | 8mA |
| Макс. раб. темп. | 105℃ |
| Мин. раб. темп. | -40℃ |
| Уровень чувствительности к влаге | Уровень 1 |
| Макс. входной ток при полной нагрузке | 107mA |
| Типовой входной ток при полной нагрузке | 102mA |
| Рек. входной конденсатор | 4.7µF/16V |
| Рек. выходной конденсатор | 10µF/16V |
| Температура оплавления | Peak temp ≤245℃, max duration ≤60s over 217℃ |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 5V 200mA 10.8V~13.2V Input |
