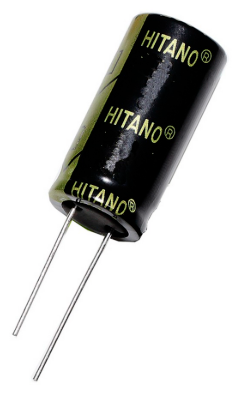

Конденсатор EXR681M10B
У поставщика
У поставщиков
1 750 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 750 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 66 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,71 |
| от 90 | 9,87 |
| от 180 | 9,04 |
| от 359 | 8,40 |
| от 717 | 8,08 |
Описание
Электролитический конденсатор Hitano серии EXR ёмкостью 680 мкФ на напряжение 10 В. Выполнен в радиальном выводном корпусе 8x12 мм с низким импедансом 0,17 Ом и сроком службы 3000 часов при 105 °C. Подходит для фильтрации и сглаживания пульсаций в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Ёмкость | 680uF |
| Номинальное напряжение | 10 В |
| Допуск | 20 % |
| Корпус | Radial |
| Монтаж | Выводной |
| RoHS | Соответствует |
| Тип | aluminum_electrolytic |
| Длина | 14mm |
| Серия | EXR |
| Диаметр | 8mm |
| Полярность | polarized |
| Размер корпуса | 8x12mm |
| Частота | 100kHz |
| Импеданс | 0.17Ω at 20°C, 100kHz |
| Срок службы под нагрузкой | 3000 hours at 105°C with rated ripple voltage |
| Размеры | 8x14mm |
| Срок хранения | 1000 hours at 105°C |
| Артикул | EXR681M10B |
| Предохранительный клапан | Да |
| Расстояние между выводами | 3.5mm |
| Код напряжения | 10 |
| Диаметр вывода | 0.5mm |
| Ном. напряжение | 10VDC |
| Пульсирующий ток | 555mA rms at 105°C, 100kHz |
| Соотв. RoHS | Да |
| Ток утечки | ≤68uA (0.01CV or 2uA, whichever greater) after 3 min |
| Темп. диапазон | -40 to +105°C |
| Df after load life | 200% or less of initial specified value |
| Коэффициент рассеяния | 16% max at 20°C, 120Hz |
| Impedance condition | 20°C, 100kHz |
| Load life condition | at 105°C, rated voltage, ripple current applied |
| Допуск емкости | ±20% |
| Умножители частоты | 1kHz: 0.89; 10kHz: 0.97; 120Hz: 0.62; 400Hz: 0.8; 100kHz: 1; 50/60Hz: 0.52 |
| Low temp impedance ratio | 6 |
| Ripple current condition | 105°C, 100kHz |
| Dissipation factor condition | at 20°C, 120Hz |
| Ток утечки после срока службы под нагрузкой | Less than initial specified value |
| Коэф. импеданса при низкой темп. | 6 (Z-40°C/Z20°C) |
| Изменение ёмкости после срока службы под нагрузкой, % | Within ±20% of initial value |
| Low temp impedance ratio condition | Z-40°C/Z 20°C at 120Hz |
