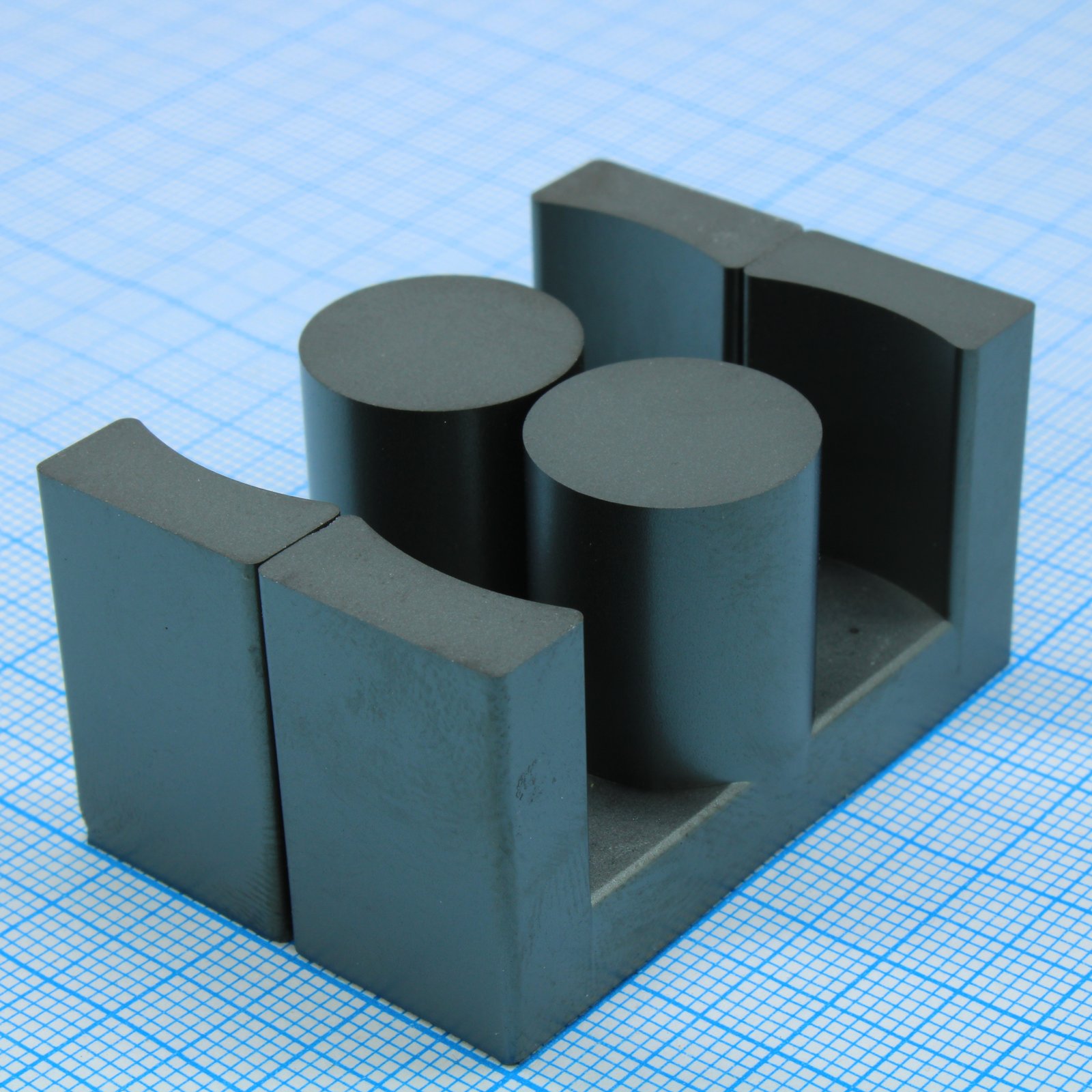

Феррит ETD49 P3 core
У поставщика
У поставщиков
436 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт125,74 ₽
Сумма1 257,40 ₽
+ доплата 490,00 ₽
В наличии436 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 12 — 122,66 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 257,40 ₽. До заказа без доплаты не хватает 16 042,60 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 257,40 ₽
Описание
Ферритовый сердечник ETD49 P3 core от Shinhom — это компонент для высокочастотных трансформаторов и дросселей. Изготовлен из материала P3, оптимизированного для работы в импульсных источниках питания. Благодаря форме ETD49 обеспечивает эффективное рассеивание тепла и компактную намотку обмоток.
Технические характеристики
| Fax | +86-29-87851840 |
| Tel | +86-29-87851916 |
| Дата | 2023-05-25 |
| sales@shinhom.com.cn | |
| Вес | 132.8 g |
| Адрес | NO.100,YanTa Northern road,xi’anCity Shaanxi pro.china |
| Корпус | ETD49 |
| Номер детали | P3 ETD4950 |
| Website | www.shinhom.com |
| Влажность | 48% |
| Материал | P3 |
| Тип монтажа | сквозное отверстие |
| Тип сердечника | ETD49 |
| Без свинца | Да |
| Размеры | Длина: 49.0±1.0 mm; Высота, мин.: 36.4 mm; Height center: 18.3±0.4 mm; Diameter or width: 25.0±0.3 mm; Дополнительный размер 1: 16.3±0.4 mm; Прочий размер 2: 16.3±0.4 mm |
| Артикул | ETD49 P3 |
| Температура | 25°C |
| Производитель | Shinhom |
| Соответствие RoHS | Да |
| Условия теста | Напряжение, В: 0.25 V; Влажность: 48%; Частота: 10 kHz; Температура: 25±3 °C; Диаметр провода: 0.35 mm; Число витков: 100 |
| Core constant c1 | 0.55 mm^-1 |
| Эффективная площадь (Ae) | 211.0 mm^2 |
| Testing equipment | HP4284A, CH-258 |
| Эффективная длина (le) | 115.9 mm |
| Эффективный объём Ve | 24416 mm^3 |
| Inductance factor al | 4200±25% nH |
| Начальная проницаемость | 2300±25% |
| Электрические характеристики | AL: 4200±25% nH; Ae: 211.0 mm²; C1: 0.55 mm⁻¹; Le: 115.9 mm; Ve: 24416 mm³; Вес: 132.8 g; Начальная проницаемость: 2300±25% |
| Тип | ETD49 |
