Документация
Сердечник ферритовый ETD34 P3 33,4х17,5х11,1мм без зазора, Al=2850nH комплект 2шт
У поставщика
ПроизводительShinhom
У поставщиков
1 090 шт.
Норм. уп.: 270
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт58,18 ₽
Сумма872,70 ₽
+ доплата 490,00 ₽
В наличии1 090 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 23 — 56,96 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 872,70 ₽. До заказа без доплаты не хватает 16 427,30 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 872,70 ₽
Описание

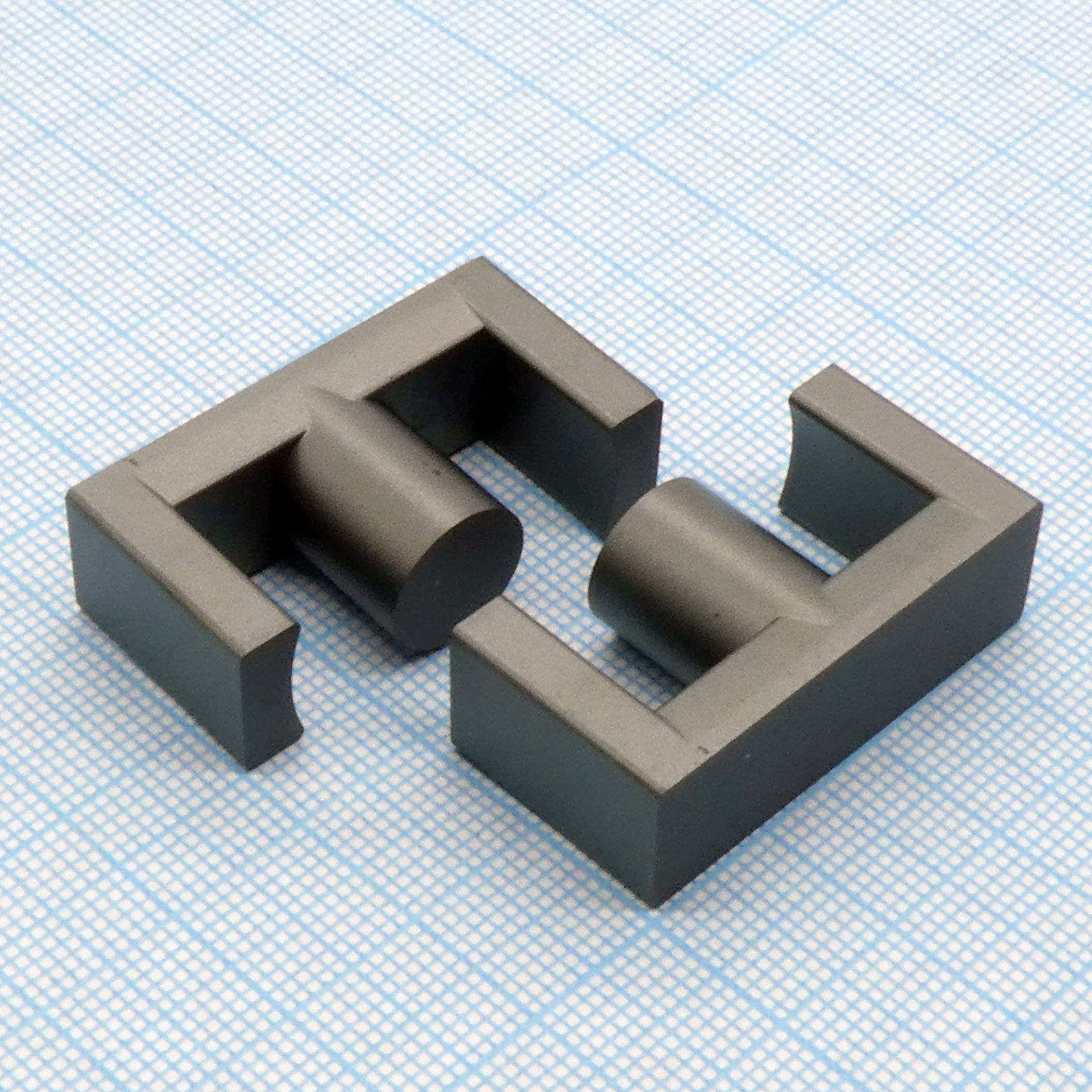

Сердечник ферритовый ETD34 P3 от Shinhom — комплект из двух половинок без зазора. Размеры 33,4х17,5х11,1 мм, индуктивность Al=2850 nH. Подходит для изготовления высокочастотных трансформаторов и дросселей в импульсных блоках питания.
Технические характеристики
| AL | 2700±25% nH |
| Корпус | ETD34 |
| Тип монтажа | THT |
| Компонент | ETD34 P3 ferrite core |
| Core loss | P3 25kHz 200mT 100C: ≤0.92W; P3 400kHz 50mT 100C: -; P3 100kHz 100mT 100C: ≤0.97W; P3 100kHz 200mT 100C: - |
| Тип сердечника | ETD34 |
| Размеры | A: 35.0-1.6mm; B: 11.1-0.6mm; C: 17.5-0.4mm; D: 12.1±0.3mm; E: 25.6Min; F: 11.1-0.6mm |
| Номер типа | ETD34-P3 |
| Permeability | Mu e: ≈1740; Air gap: ≈0 |
| Класс материала | P3 |
| Условия теста | Число витков: 10Ts; Напряжение, В: 0.3V; Частота: 1.0kHz; Clamping force: 40±20N |
| Темп. диапазон | T=100℃ |
| Effective parameters | Ae: 97.1mm2; C1: 0.81mm; Le: 78.6mm; Ve: 7640mm3; Вес: ≈20g |
| Примечание | пара |
| Magnetic flux density | P3 25kHz 200mT 100C: 200mT; P3 400kHz 50mT 100C: 50mT; P3 100kHz 100mT 100C: 100mT; P3 100kHz 200mT 100C: 200mT |
| Тип упаковки | Коробка с паллетами |
| Описание (англ.) | Ferrite Core ETD34 P3 (pairs) |
