ETD29 P3 серд. пара
У поставщика
У поставщиков
5 616 шт.
Норм. уп.: 700
Цены поставщиков
Склад 13
В наличии:5 300 шт
Срок поставки: до недели
Норм. уп.: 700
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,89 |
| от 84 | 42,35 |
| от 167 | 39,55 |
| от 333 | 37,11 |
| от 700 | 35,45 |
Склад 39
В наличии:316 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,05 |
Описание

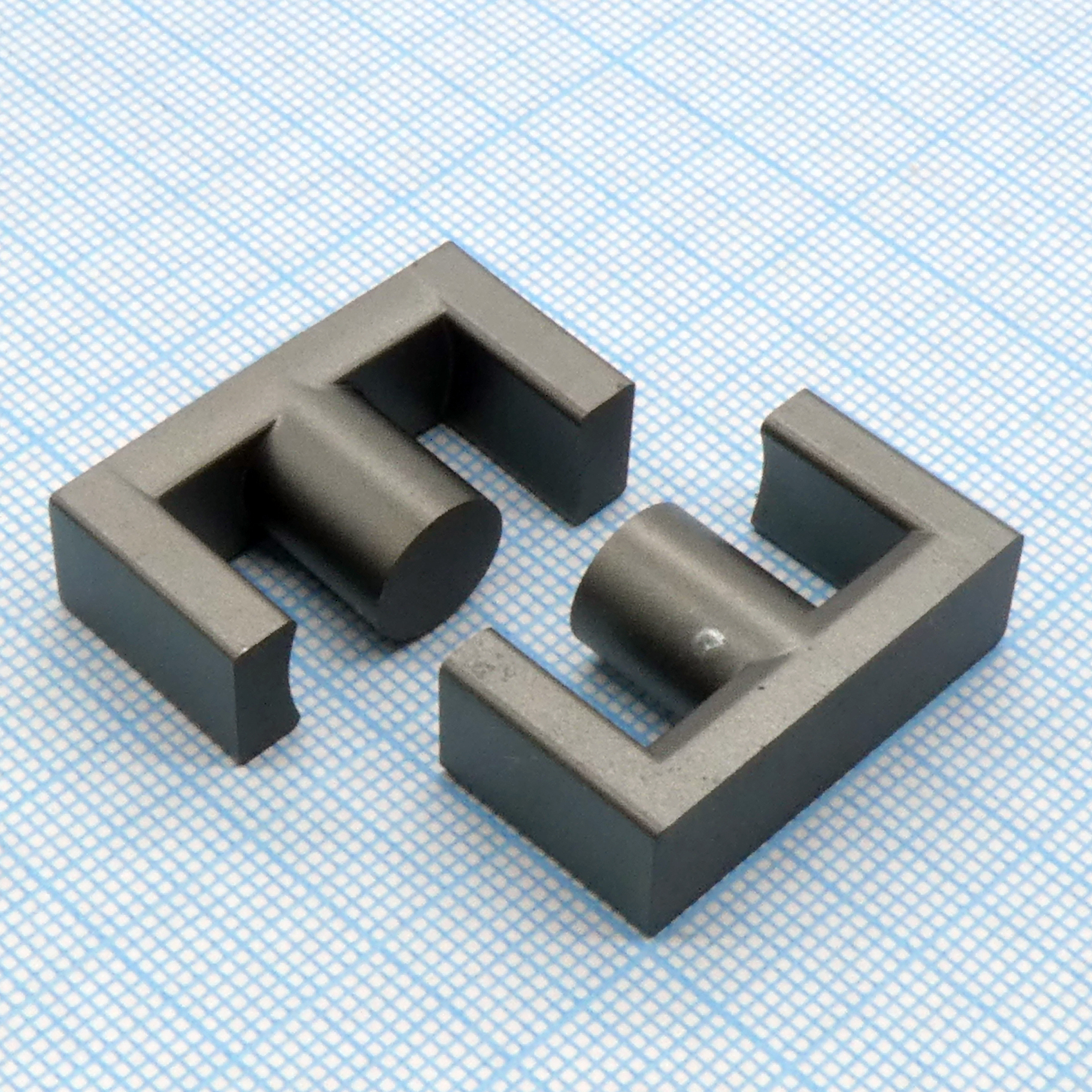

ETD29 P3 core от Shinhom — это ферритовый сердечник пары ETD29, предназначенный для сборки высокочастотных трансформаторов. Изготовлен из материала P3, обеспечивающего низкие потери и стабильную работу в импульсных источниках питания. Применяется в преобразователях напряжения, блоках питания и силовой электронике для эффективной передачи энергии.
Технические характеристики
| Материал | P3 |
| Тип сердечника | ETD29 |
| Density 25C | 4.8×10³ kg/m³ |
| Resistivity 25C | 6.5 Ω·m |
| Curie temperature | 215°C |
| Test condition bs | 60 Hz, 1194 A/m |
| Coercive force 25C | 14 A/m |
| Примечание | пара |
| Тип упаковки | Palette (палетта) |
| Initial permeability 25C | 2300 ±25% |
| Residual flux density 25C | 95 mT |
| Residual flux density 100C | 55 mT |
| Power loss 100kHz 200mT 25C | 600 kW/m³ |
| Power loss 100kHz 200mT 60C | 450 kW/m³ |
| Saturation flux density 25C | 510 mT |
| Power loss 100kHz 200mT 100C | 410 kW/m³ |
| Power loss 100kHz 200mT 120C | 510 kW/m³ |
| Saturation flux density 100C | 390 mT |
| Описание (англ.) | Ferrite Core ETD29 P3 (pairs) |
