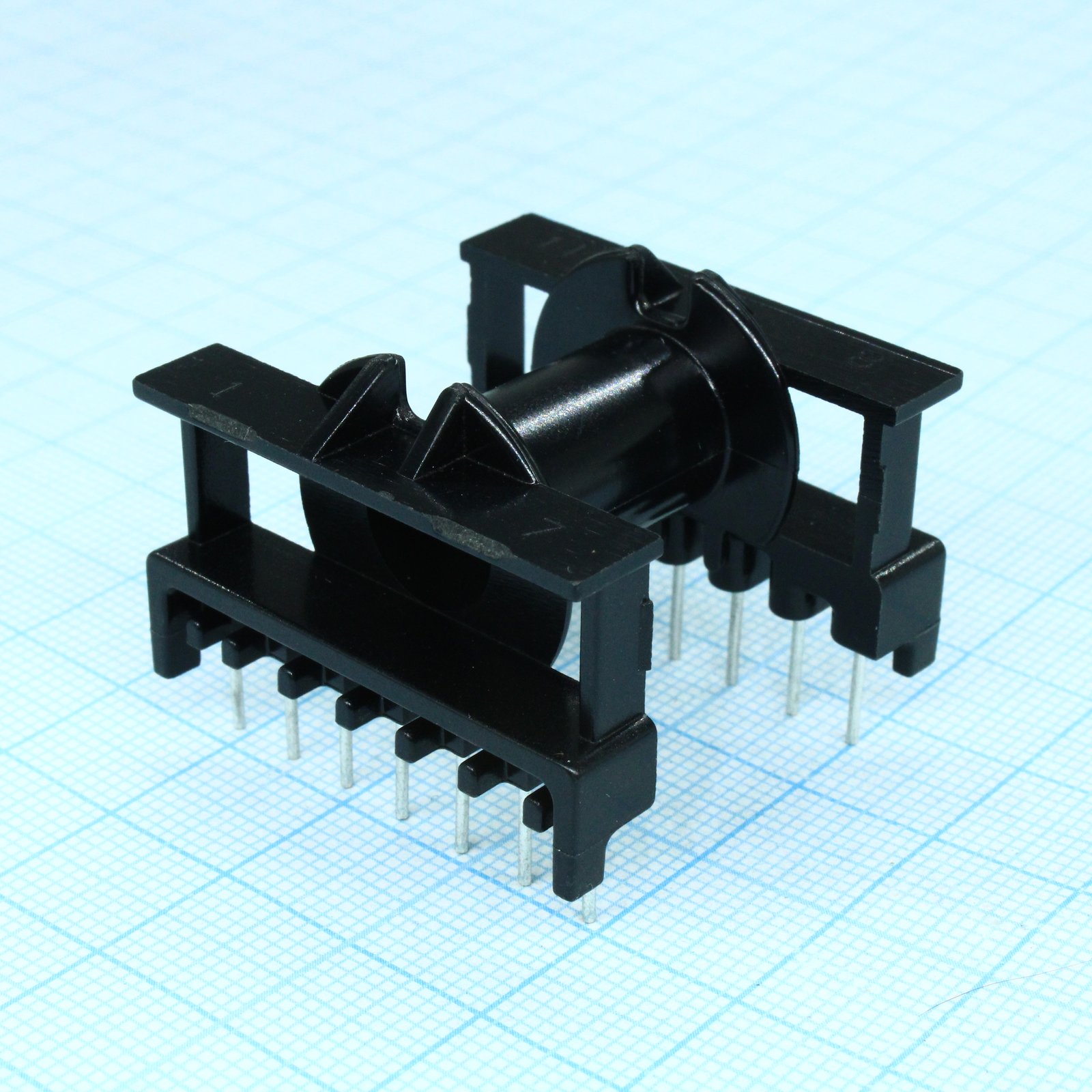

Каркас горизонтальный для сердечника ETD29 35.2*35.3*25 мм, 1 секция 14 выводов
У поставщика
ПроизводительShinhom
У поставщиков
4 185 шт.
Норм. уп.: 156
Цены поставщиков
Склад 13
В наличии:4 185 шт
Срок поставки: до недели
Норм. уп.: 156
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,26 |
| от 62 | 32,10 |
| от 156 | 29,50 |
| от 312 | 27,53 |
| от 624 | 26,06 |
Описание
Каркас горизонтальный ETD29 от Shinhom — это корпус для сердечника трансформатора или дросселя. Модель имеет одну секцию и 14 выводов, габариты 35,2×35,3×25 мм. Подходит для сборки компонентов в импульсных источниках питания и промышленной автоматике.
Технические характеристики
| Дата | 2022-04-27 |
| Корпус | ETD29 |
| Материал | phenolic |
| Тип монтажа | THT |
| Секции | 1 |
| Тип сердечника | ETD29 |
| Рейтинг UL | UL94V-0 |
| Размеры | 35.2x35.3x25mm |
| Bobbin type | 1S |
| Ориентация | горизонтальная |
| Производитель | SHAANXISHINHOM ENTERPRISE CO,LTD |
| Материал контакта | CP wire |
| Номер чертежа | ETD29 |
| Кол-во выводов | 14 |
| Tolerance 0 10 | ±0.2mm |
| Допуск угла | ±1° |
| Tolerance 10 20 | ±0.3mm |
| Pin tension load | 1.0KG/MIN |
| Конфиг. выводов | 7+7 |
| Tolerance above 20 | ±0.5mm |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Horizontal frame for ETD29 1 section 8 pins |
