ESP8684H4X
У поставщика
ПроизводительEspres
У поставщиков
250 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 149,83 |
| от 8 | 144,16 |
| от 15 | 138,68 |
| от 29 | 134,32 |
| от 58 | 131,92 |
Описание

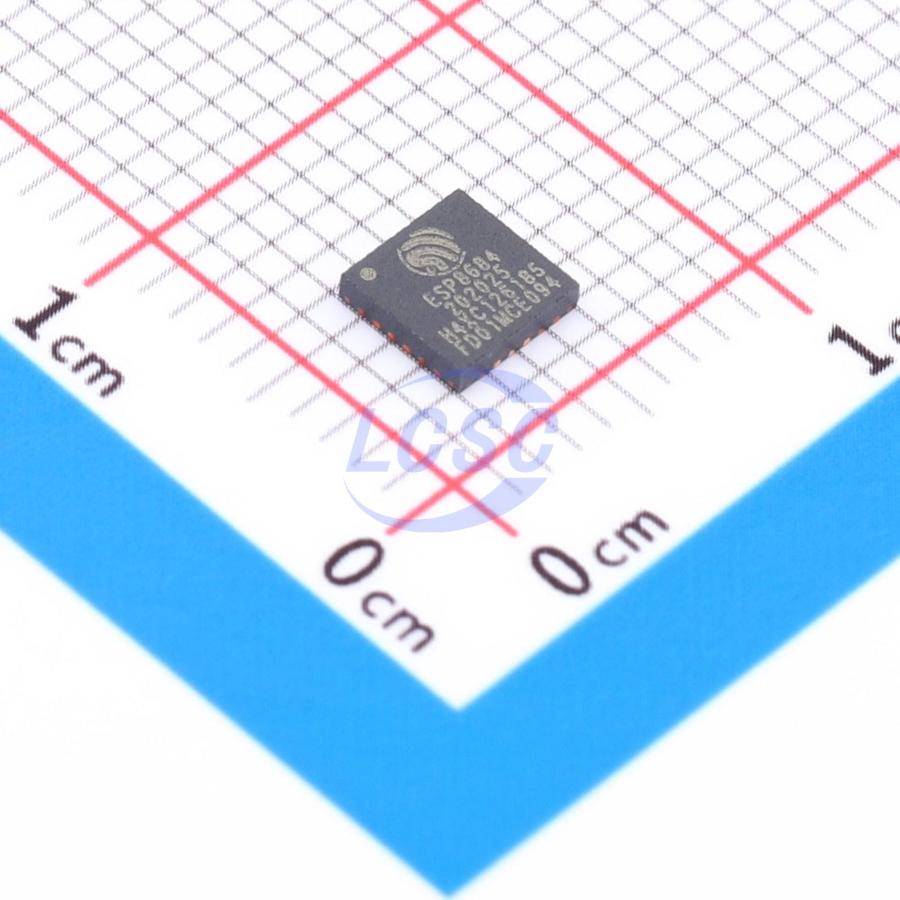

ESP8684H4X — беспроводной модуль от Espressif на базе чипа ESP8684. Поддерживает Wi-Fi и Bluetooth LE, отличается низким энергопотреблением и компактными размерами. Подходит для устройств интернета вещей, умного дома и носимой электроники.
Технические характеристики
| Rom | 576KB |
| SRAM | 272KB (16KB dedicated to cache) |
| Серия | ESP8684 |
| Корпус | QFN 28-pin |
| Тип монтажа | SMD |
| Otp bits | 1024 |
| Wifi band | 2.4GHz |
| Wifi mimo | 1T1R |
| Размеры | 4x4mm |
| Gpio count | 14 |
| Описание | RISC-V 32-bit single-core microprocessor with 2.4 GHz Wi-Fi and Bluetooth 5 (LE) |
| Артикул | ESP8684H4X |
| Power modes | Active, Modem-sleep, Light-sleep, Deep-sleep |
| Каналы АЦП | 5 |
| Bluetooth le | Да |
| Chip version | v2.0 |
| System timer | 52-bit |
| Gdma channels | 1 RX, 1 TX |
| Otp user bits | 256 |
| Разрешение АЦП | 12-bit |
| Coremark score | 369.58 CoreMark at 120MHz |
| Strapping pins | 2 |
| Wifi bandwidth | 20MHz |
| Wifi protocols | IEEE 802.11b/g/n |
| Выносливость Flash | 100000 program/erase cycles |
| I2c controllers | 1 |
| Spi controllers | 3 |
| Watchdog timers | 2 |
| Coremark per mhz | 3.08 CoreMark/MHz |
| Cpu architecture | RISC-V 32-bit single-core |
| In package flash | 4MB |
| Led pwm channels | 6 |
| Uart controllers | 2 |
| Описание | Multiprotocol Modules SMD IC ESP8684H4, single-core MCU, 2.4G Wi-Fi & BLE 5.0 combo, QFN 28-pin, 4*4mm, 4 MB flash insid |
| Bluetooth version | Bluetooth 5.3 |
| Cpu max frequency | 120MHz |
| Security features | Secure Boot, Flash Encryption, ECC, SHA, RNG, Clock Glitch Filter |
| Deep sleep current | 5uA |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Temperature sensor | Да |
| Wifi max data rate | 72.2Mbps |
| Температура окружающей среды | -40 to 105°C |
| Absolute max voltage | 3.6V |
| Bluetooth data rates | 125Kbps, 500Kbps, 1Mbps, 2Mbps |
| Flash data retention | 20 years |
| Wifi tx power 80211b | +22dBm |
| Wifi tx power 80211g | +20dBm |
| General purpose timer | 54-bit |
| Bluetooth max tx power | 20dBm |
| Типовое питание | 3.3V |
| Тип упаковки | Palette (палетта) |
| Rtc memory in deep sleep | Да |
| Flash max clock frequency | 60MHz |
| Диап. раб. темп. | -40 to 105°C |
| Dc characteristics temperature | 25°C |
| Bluetooth rx sensitivity 125kbps | -106dBm |
