Трансивер беспроводной связи (SoC) 2.4 ГГц Wi-Fi / Bluetooth, 8 Мб PSRAM (SMT)
У поставщика
ПроизводительESPRESSIF
У поставщиков
545 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт299,12 ₽
Сумма1 495,60 ₽
+ доплата 490,00 ₽
В наличии545 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 14 — 283,34 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 495,60 ₽. До заказа без доплаты не хватает 15 804,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 495,60 ₽
Описание

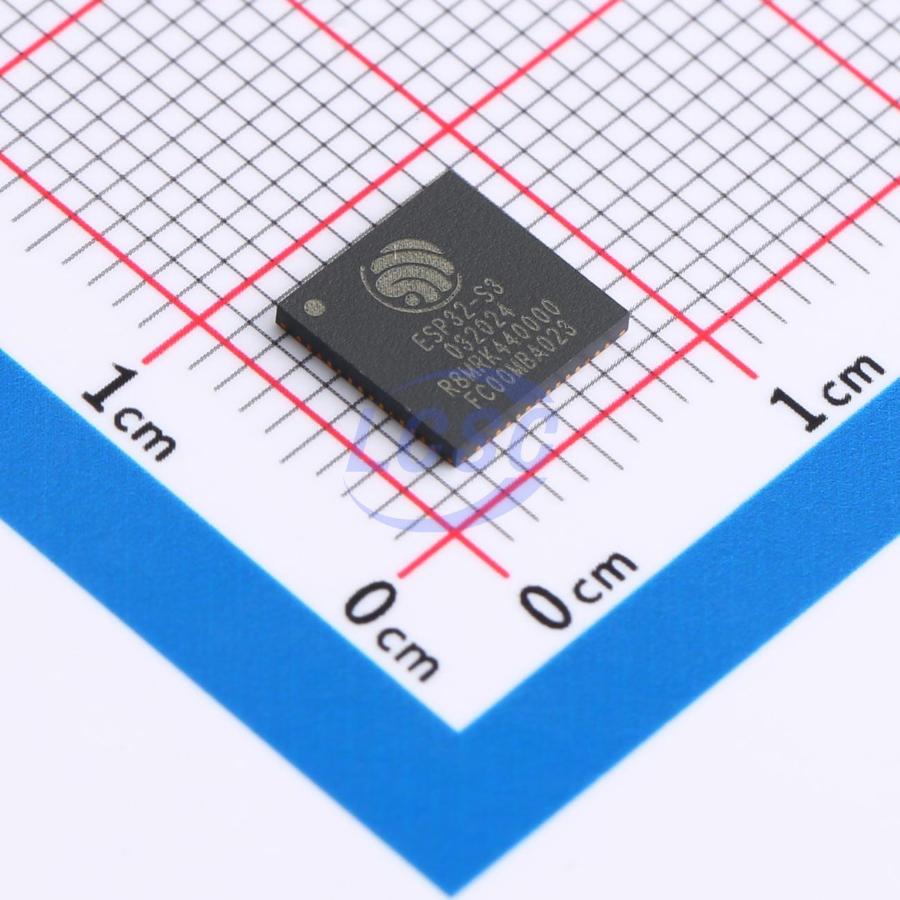

ESP32-S3R8 — беспроводной SoC от Espressif с двухъядерным 32-битным процессором Xtensa LX7 и поддержкой Wi-Fi 802.11b/g/n и Bluetooth 5.0. Микросхема несёт 8 Мб PSRAM и 512 Кб SRAM, оснащена интерфейсами USB 2.0 OTG, SPI, I2C и TWAI (CAN), выпускается в корпусе QFN56 для поверхностного монтажа. Подходит для промышленной автоматики, умных устройств и беспроводных систем сбора данных.
Технические характеристики
| Can | TWAI (ISO 11898-1) |
| Процессор | Xtensa 32-bit LX7 dual-core |
| Fpu | single-precision |
| Otp | 4-Kbit (1792 bits user-available) |
| Rom | 384KB |
| USB | USB 2.0 OTG full-speed |
| SRAM | 512KB |
| Серия | ESP32-S3 |
| Корпус | QFN 56-pin |
| Протокол | 802.11b/g/n, Bluetooth v5.0 |
| Тип монтажа | SMD |
| Rtc sram | 16KB |
| Безопасность | Secure Boot, Flash Encryption, AES-128/256, SHA, RSA, HMAC, Digital Signature, RNG |
| Скорость передачи данных | 150Mbps |
| Частота | 2.4GHz |
| Adc count | 2 |
| Cpu cores | 2 |
| Количество I2C | 2 |
| Количество I2S | 2 |
| Количество SPI | 4 |
| Wifi band | 2.4GHz |
| Wifi mimo | 1T1R |
| Количество GPIO | 45 |
| Uart count | 3 |
| Объем памяти | 8MB Flash, 384kB ROM |
| Чувствительность | -104.5dBm |
| Описание | Wireless SoC, 2.4 GHz Wi-Fi + Bluetooth LE, 8 MB Octal SPI PSRAM |
| Mcpwm count | 2 |
| Артикул | ESP32-S3R8 |
| Режимы питания | Active, Modem-sleep, Light-sleep, Deep-sleep |
| Тип антенны | PCB Trace |
| Каналы АЦП | 20 |
| Sd mmc slots | 2 |
| Тип монтажа | поверхностный монтаж |
| Wifi standard | IEEE 802.11b/g/n |
| Корпус | 41-SMD Module |
| Выходная мощность | 20.5dBm |
| Разрешение АЦП | 12-бит |
| Bluetooth mesh | Да |
| Разрядность шины данных | 128-bit |
| Embedded flash | — |
| Embedded psram | 8MB (Octal SPI) |
| General timers | 4 |
| Strapping pins | 4 |
| Wifi bandwidth | 20MHz/40MHz |
| Bluetooth rates | 125Kbps, 500Kbps, 1Мбит/с, 2Mbps |
| Pipeline stages | 5 |
| Vdd spi voltage | 3.3V |
| Сторожевые таймеры | 3 |
| Напряжение питания | 3V ~ 3.6V |
| Led pwm channels | 8 |
| Touch gpio count | 14 |
| Описание | RF TXRX MOD BT WIFI PCB TH SMD |
| Последовательные интерфейсы | ADC, GPIO, I2C, I2S, SPI, PWM, UART, USB |
| Версия Bluetooth | Bluetooth 5 (LE) |
| Cpu max frequency | 240MHz |
| System timer bits | 52 |
| Стандарт RF | Bluetooth, WiFi |
| Используемая микросхема | ESP32-S3R8 |
| Deep sleep current | 7µA |
| General timer bits | 54 |
| Размеры упаковки | 7x7mm |
| Wifi data rate max | 150Mbps |
| Current - Receiving | 97mA ~ 100mA |
| Программируемый DigiKey | Не проверено |
| Абс. макс. напряжение | — |
| Рабочая температура | -40°C ~ 85°C |
| Current - Transmitting | 273mA ~ 330mA |
| Bluetooth tx power max | 20dBm |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Рекомендуемое напряжение питания | 3.3V |
| Диап. раб. темп. | -40~65°C |
| Описание (англ.) | -74.2dBm 150Mbps 2.412GHz~2.484GHz 2.4GHz 3V~3.6V QFN-56(7x7) RF Transceiver ICs RoHS |
