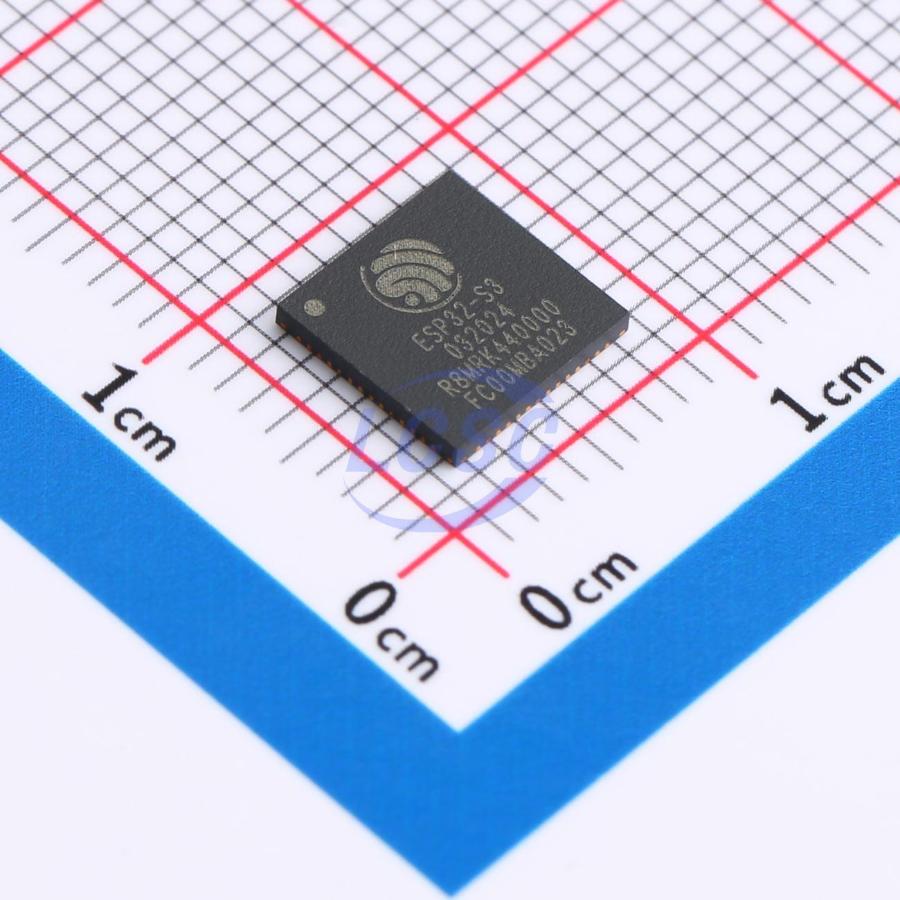

ESP32-S3R8
У поставщика
ПроизводительEspres
У поставщиков
94 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:94 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 260,95 |
| от 5 | 251,94 |
| от 9 | 243,27 |
| от 18 | 236,37 |
| от 36 | 232,58 |
Описание
ESP32-S3R8 от Espressif — мощный микроконтроллер с двухъядерным процессором Xtensa LX7 и поддержкой Wi-Fi и Bluetooth LE. Модель оснащена 8 МБ встроенной флеш-памяти, что подходит для задач с интенсивной обработкой данных. Применяется в разработке устройств Интернета вещей, умной автоматики и встраиваемых системах.
Технические характеристики
| Cpu | Xtensa dual-core 32-bit LX7 |
| Fpu | single precision |
| Rom | 384KB |
| SRAM | 512KB |
| Вспышка | up to 8MB Quad SPI |
| Psram | 2MB (ESP32-S3FH4R2 only) |
| Корпус | SMD module |
| Protocol | 802.11b/g/n, Bluetooth v5.0 |
| Тип монтажа | SMD |
| Rtc sram | 16KB |
| Data Rate | 150Mbps |
| Frequency | 2.4GHz |
| Компонент | ESP32-S3-MINI-1 / ESP32-S3-MINI-1U |
| Gpio count | 39 |
| Memory Size | 8MB Flash, 384kB ROM |
| Sensitivity | -104.5dBm |
| Peripherals | SPI, LCD interface, Camera interface, UART, I2C, I2S, remote control, pulse counter, LED PWM, full-speed USB 2.0 OTG, USB Serial/JTAG controller, MCPWM, SD/MMC host controller, GDMA, TWAI (CAN 2.0), ADC, touch sensor, temperature sensor, timers, watchdogs |
| Antenna Type | PCB Trace |
| Производитель | Espressif Systems |
| Part numbers | ESP32-S3-MINI-1-N8: Размер: 15.4×20.5×2.4mm; Вспышка: 8MB Quad SPI; Psram: —; ESP32-S3-MINI-1U-N8: Размер: 15.4×15.4×2.4mm; Вспышка: 8MB Quad SPI; Psram: —; ESP32-S3-MINI-1-N4R2: Размер: 15.4×20.5×2.4mm; Вспышка: 4MB Quad SPI; Psram: 2MB Quad SPI; ESP32-S3-MINI-1U-N4R2: Размер: 15.4×15.4×2.4mm; Вспышка: 4MB Quad SPI; Psram: 2MB Quad SPI |
| Mounting Type | Surface Mount |
| Wifi standard | 802.11b/g/n |
| Package / Case | 41-SMD Module |
| Power - Output | 20.5dBm |
| Bluetooth mesh | Да |
| Test standards | HTOL, HTSL, uHAST, TCT, ESD |
| Antenna options | on-board PCB antenna (MINI-1), external antenna connector (MINI-1U) |
| Voltage - Supply | 3V ~ 3.6V |
| Rf certification | see certificates |
| Wifi bitrate max | 150Mbps |
| Описание | RF TXRX MOD BT WIFI PCB TH SMD |
| Serial Interfaces | ADC, GPIO, I2C, I2S, SPI, PWM, UART, USB |
| Bluetooth version | Bluetooth 5 |
| Cpu max frequency | 240MHz |
| Datasheet version | 1.7 |
| Dimensions mini 1 | 15.4×20.5×2.4mm |
| RF Family/Standard | Bluetooth, WiFi |
| Utilized IC / Part | ESP32-S3R8 |
| Crystal oscillator | 40MHz |
| Dimensions mini 1u | 15.4×15.4×2.4mm |
| Current - Receiving | 97mA ~ 100mA |
| Bluetooth le speeds | 125Kbps, 500Kbps, 1Mbps, 2Mbps |
| Green certification | RoHS, REACH |
| DigiKey Programmable | Not Verified |
| Strapping gpio count | 4 |
| Operating Temperature | -40°C ~ 85°C |
| Макс. рабочее напряжение | 3.6V |
| Мин. раб. напр. | 3.0V |
| Current - Transmitting | 273mA ~ 330mA |
| Flash max clock default | 80MHz |
| Тип упаковки | Palette (палетта) |
| Flash max clock optional | 120MHz |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Wifi channel frequency range | 2412~2484MHz |
