РЧ-система на кристалле (SoC) [ENGINEERING SAMPLES ONLY] SiP Module, ESP32 ECO V3 with 8 MB flash and 2 MB PSRAM inside, dual-core MCU, Wi-Fi & Bluetooth combo
У поставщика
ПроизводительESPRESSIF
У поставщиков
80 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт624,61 ₽
Сумма624,61 ₽
+ доплата 490,00 ₽
В наличии80 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 605,83 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 624,61 ₽. До заказа без доплаты не хватает 16 675,39 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 624,61 ₽
Описание
SiP-модуль ESP32-PICO-V3-02 от Espressif объединяет двухъядерный 32-битный микроконтроллер Xtensa LX6 с Wi-Fi 802.11b/g/n и Bluetooth v4.2 в компактном корпусе 7×7×1,11 мм для поверхностного монтажа. На борту — 8 МБ флеш-памяти и 2 МБ PSRAM, а также богатый набор интерфейсов: SPI, I2C, I2S, UART, ADC, DAC, ШИМ для двигателей и светодиодов, TWAI (CAN 2.0). Антенна подключается через разъём I-PEX. Модуль подходит для беспроводных устройств умного дома, промышленной автоматики и IoT-систем.
Технические характеристики
| Mcu | ESP32 ECO V3, Xtensa dual-core 32-bit LX6 |
| Rom | 448KB |
| SRAM | 520KB |
| Корпус | SiP |
| Протокол | 802.11b/g/n, Bluetooth v4.2 |
| Тип монтажа | SMD |
| Rtc sram | 16KB |
| Скорость передачи данных | 150Mbps |
| Частота | 2.4GHz |
| Кол-во выводов | 48 |
| Spi flash | 8MB |
| Spi psram | 2MB |
| Размеры | 7×7×1.11mm |
| Интерфейсы | ADC, DAC, touch sensor, SD/SDIO/MMC Host Controller, SPI, SDIO/SPI Slave Controller, EMAC, motor PWM, LED PWM, UART, I2C, I2S, infrared remote controller, GPIO, pulse counter, TWAI (CAN 2.0) |
| Объем памяти | 8MB Flash, 2MB PSRAM |
| Чувствительность | -97dBm |
| Описание | SiP Module, ESP32 ECO V3 with 8 MB flash and 2 MB PSRAM inside, dual-core MCU, Wi-Fi & Bluetooth combo |

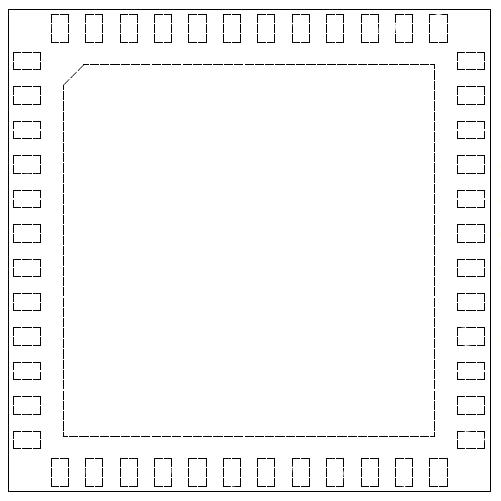

| Артикул | ESP32-PICO-V3-02 |
| Тип антенны | Antenna Not Included, I-PEX |
| Производитель | Espressif Systems |
| Корпус | QFN48 |
| Тип монтажа | поверхностный монтаж |
| Wifi standard | 802.11b/g/n |
| Корпус | 48-LFQFN Exposed Pad |
| Выходная мощность | 19.5dBm |
| Additional gpio | GPIO20 |
| Напряжение питания | 3V ~ 3.6V |
| Not led out pins | flash DI, DO, /HOLD, /WP; PSRAM SI/SIO0, SO/SIO1, SIO2, SIO3 |
| Wifi max bitrate | 150Mbps |
| Описание | RF TXRX MOD BT WIFIIPEX SMD |
| Последовательные интерфейсы | ADC, GPIO, I2C, I2S, SDIO, SPI, PWM, UART |
| Версия Bluetooth | Bluetooth V4.2 BR/EDR and Bluetooth LE |
| Макс. частота ЦП | 240MHz |
| Стандарт RF | Bluetooth, WiFi |
| Используемая микросхема | ESP32 |
| Bluetooth profiles | AFH, CVSD, SBC |
| Кварцевый генератор | 40MHz |
| Current - Receiving | 111mA ~ 117mA |
| Wifi guard interval | 0.4µs |
| Программируемый DigiKey | Не проверено |
| Wifi frequency range | 2412~2484MHz |
| Рабочая температура | -40°C ~ 85°C |
| Макс. рабочее напряжение | 3.6V |
| Мин. раб. напр. | 3.0V |
| Current - Transmitting | 205mA ~ 385mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Bluetooth transmitter class | Class-1, class-2 and class-3 |
| Описание (англ.) | ИС: SoC; Bluetooth с низким энергопотреблением, Wi-Fi; FTP, HTTP, IPv4, TCP, UDP; поверхностный слой |
