Микроконтроллер Espressif ядро RISC-V(160MHZ). 4MB Flash, 400KB SRAM. 3 SPI, 2 UART, 1 I2C. 1 22S. Wifi, Bluetooth
У поставщика
ПроизводительESPRESSIF
КатегорияМикроконтроллеры прочие
У поставщиков
100 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт231,70 ₽
Сумма1 158,50 ₽
+ доплата 490,00 ₽
В наличии100 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 10 — 217,59 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 158,50 ₽. До заказа без доплаты не хватает 16 141,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 158,50 ₽
Описание

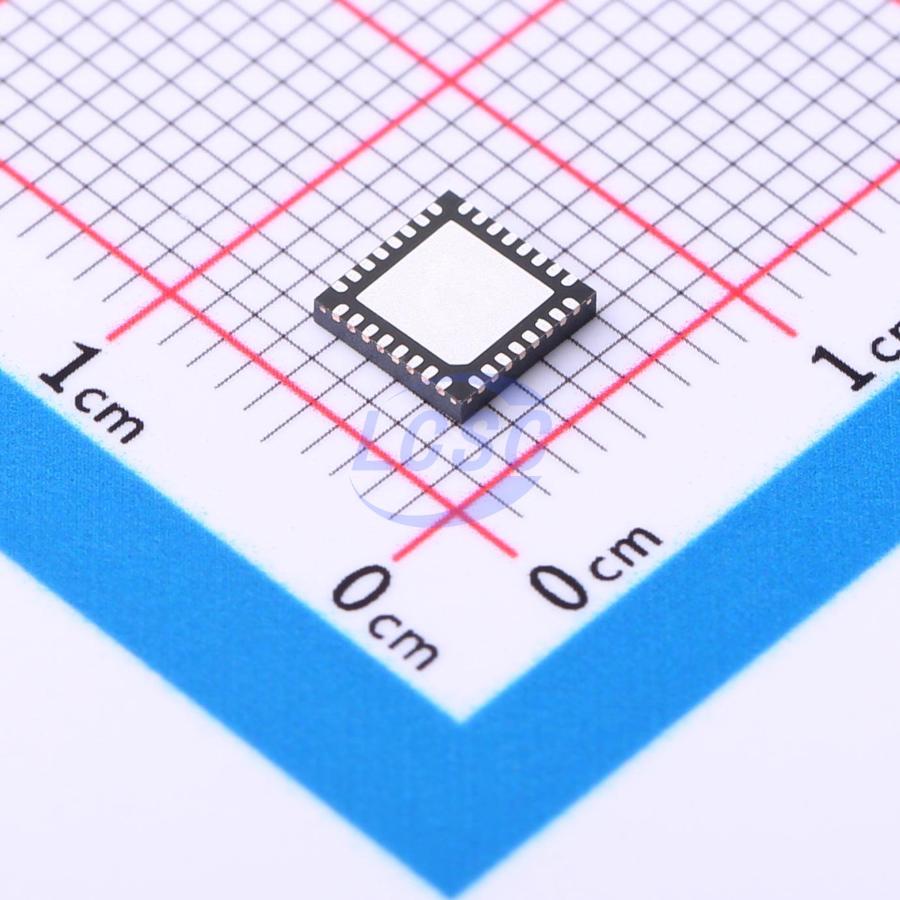

Микроконтроллер ESP32-C3FH4 от Espressif построен на 32-битном ядре RISC-V с тактовой частотой до 160 МГц. На борту — 4 МБ флеш-памяти, 400 КБ SRAM, интерфейсы SPI, UART, I2C и I2S, а также встроенные Wi-Fi 802.11b/g/n и Bluetooth 5.0. Исполнение — компактный корпус QFN32 для поверхностного монтажа. Подходит для беспроводных модулей интернета вещей, умного дома и промышленной автоматики.
Технические характеристики
| Rom | 384KB |
| SRAM | 400KB |
| Серия | ESP32-C3 |
| Корпус | QFN 32-pin |
| Протокол | 802.11b/g/n, Bluetooth v5.0 |
| Cpu core | 32-bit RISC-V single-core |
| Тип монтажа | SMD |
| Rtc sram | 8KB |
| Twai can | ISO 11898-1 (CAN 2.0) |
| Скорость передачи данных | 54Mbps |
| Частота | 2.402GHz ~ 2.48GHz |
| Adc count | 2 |
| Gp timers | 2 x 54-bit |
| Количество I2C | 1 |
| Количество I2S | 1 |
| Количество SPI | 3 |
| Wifi band | 2.4GHz |
| Wifi mimo | 1T1R |
| Количество GPIO | 22 or 16 programmable |
| Sram cache | 16KB |
| Uart count | 2 |
| Объем памяти | 4MB Flash, 400kB SRAM, 384kB ROM |
| Чувствительность | -105dBm |
| Артикул | ESP32-C3FH4 |
| Режимы питания | Active, Modem-sleep, Light-sleep, Deep-sleep |
| Надежность | see datasheet section 5.7 |
| Тип антенны | Antenna Not Included |
| Каналы АЦП | 6 |
| Применение | Smart Home, Industrial Automation, Health Care, Consumer Electronics, Smart Agriculture, POS Machines, Service Robot, Audio Devices, IoT Sensor Hubs, IoT Data Loggers |
| Производитель | Espressif |
| Размер корпуса | 5x5mm |
| Rmt channels | 2 TX + 2 RX |
| System timer | 52-bit |
| Тип монтажа | поверхностный монтаж |
| Gdma channels | 3 TX + 3 RX |
| Wifi standard | IEEE 802.11b/g/n |
| Корпус | 32-VFQFN Exposed Pad |
| Выходная мощность | 21dBm |
| Разрешение АЦП | 12-bit SAR |
| Bluetooth mesh | Да |
| Coremark score | 407.22 CoreMark at 160MHz |
| Напряжение питания | 3.0V to 3.6V |
| Vdd spi output | 1.8V or 3.3V configurable |
| Wifi bandwidth | 20MHz, 40MHz |
| Usb serial jtag | Full-speed |
| Напряжение питания | 3V ~ 3.6V |
| Bluetooth speeds | 125Kbps, 500Kbps, 1Mbps, 2Mbps |
| Coremark per mhz | 2.55 CoreMark/MHz |
| Flash in package | 4MB |
| Flash interfaces | SPI, Dual SPI, Quad SPI, QPI |
| Led pwm channels | 6 |
| Описание | RF TXRX MOD BLUETOOTH WIFISMD |
| Последовательные интерфейсы | GPIO, I2C, I2S, SPI, JTAG, UART, USB |
| Версия Bluetooth | Bluetooth 5 (LE) |
| Cpu max frequency | 160MHz |
| Security features | Secure Boot, Flash Encryption, 4096-bit OTP (1792 bits user), AES-128/256, SHA, RSA, RNG, HMAC, Digital Signature |
| Стандарт RF | Bluetooth, WiFi |
| Deep sleep current | 5µA |
| Датчик температуры | Да |
| Wifi data rate max | 150Mbps |
| Current - Receiving | 84mA ~ 87mA |
| Программируемый DigiKey | Не проверено |
| Абс. макс. напряжение | 3.6V |
| Wifi tx power 80211b | +21dBm |
| Wifi tx power 80211n | +20dBm |
| Рабочая температура | -40°C ~ 105°C (TA) |
| Analog watchdog timer | Да |
| Current - Transmitting | 276mA ~ 335mA |
| Digital watchdog timers | 3 |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Bluetooth rx sensitivity | -105dBm at 125Kbps |
| Rtc memory in deep sleep | Да |
| Bluetooth high power mode | 20dBm |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | Wi-Fi/BLE 5 SoC, 32-bit RISC-V, 160MHz, 4MB Flash, 400KB SRAM |
| Dc characteristics conditions | 3.3V, 25°C |
