Микроконтроллер Espressif ядро RISC-V(160MHZ). 4MB Flash, 400KB SRAM. 3 SPI, 2 UART, 1 I2C. 1 22S. Wifi, Bluetooth
У поставщика
ПроизводительEspres
КатегорияМикросхемы
У поставщиков
200 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 243,14 |
| от 10 | 228,34 |
| от 19 | 216,28 |
| от 38 | 207,30 |
| от 75 | 200,62 |
Описание

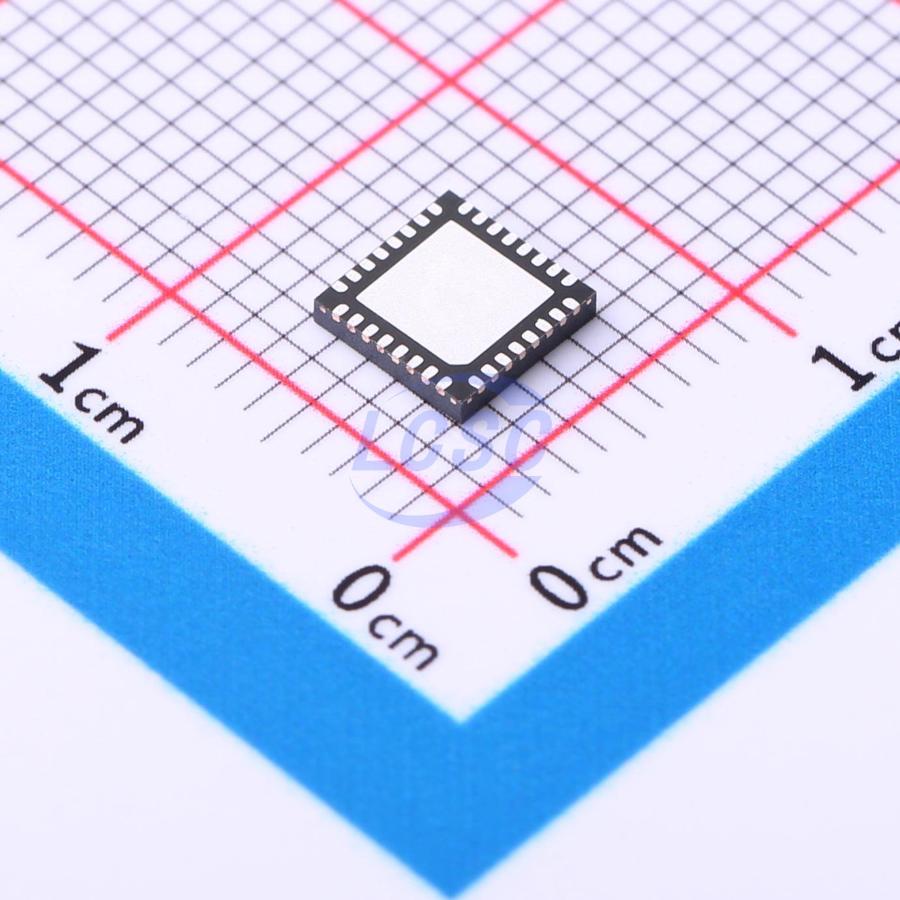

Микроконтроллер Espressif ESP32-C3FH4 на ядре RISC-V с частотой 160 МГц. Оснащён 4 МБ Flash и 400 КБ SRAM, поддерживает Wi-Fi и Bluetooth. Корпус QFN32 (5x5 мм). Подходит для устройств интернета вещей (IoT) и умного дома.
Технические характеристики
| Can | TWAI compatible with ISO 11898-1 (CAN 2.0) |
| Rom | 384KB |
| USB | Full-speed USB Serial/JTAG |
| SRAM | 400KB |
| Вспышка | 4MB |
| Серия | ESP32-C3 |
| Статус | Active |
| ESD CDM | ±500V |
| ЭСР HBM | ±2000V |
| Корпус | QFN-32 |
| Adc type | SAR |
| Cpu core | 32-bit RISC-V single-core |
| Тип монтажа | SMD |
| Rtc sram | 8KB |
| I2c count | 1 |
| I2s count | 1 |
| Кол-во выводов | 32 |
| Spi count | 3 |
| Wifi band | 2.4GHz |
| Wifi mimo | 1T1R |
| Flash type | in-package |
| Gpio count | 22 or 16 |
| Sram cache | 16KB |
| Uart count | 2 |
| Описание | Ultra-Low-Power SoC with RISC-V Single-Core CPU, 2.4 GHz Wi-Fi and Bluetooth 5 (LE) |
| Артикул | ESP32-C3FH4 |
| Power modes | Active, Modem-sleep, Light-sleep, Deep-sleep |
| Каналы АЦП | 6 |
| Производитель | Espressif |
| Rmt channels | 2 TX, 2 RX |
| Timer system | 52-bit |
| Gdma channels | 3 TX, 3 RX |
| Otp bits user | 1792 |
| Wifi standard | IEEE 802.11b/g/n |
| Разрешение АЦП | 12-bit |
| Bluetooth mesh | Да |
| Coremark score | 407.22 CoreMark at 160MHz |
| Otp bits total | 4096 |
| Wifi bandwidth | 20MHz, 40MHz |
| Bluetooth speed | 125Kbps, 500Kbps, 1Mbps, 2Mbps |
| Coremark per mhz | 2.55 CoreMark/MHz |
| Led pwm channels | 6 |
| Reliability htol | 1000 hours |
| Bluetooth version | Bluetooth 5 (LE) |
| Cpu max frequency | 160MHz |
| Security features | Secure Boot, Flash Encryption, 4096-bit OTP, AES-128/256, SHA, RSA, RNG, HMAC, Digital Signature |
| Deep sleep current | 5µA |
| Размеры упаковки | 5x5mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Temperature sensor | Да |
| Wifi data rate max | 150Mbps |
| Absolute max voltage | 3.6V |
| Reliability latch up | ±200mA |
| Wifi tx power 80211b | +21dBm |
| Wifi tx power 80211n | +20dBm |
| Timer general purpose | 2 x 54-bit |
| Timer watchdog analog | 1 |
| Bluetooth tx power max | 20dBm |
| Типовое питание | 3.3V |
| Timer watchdog digital | 3 |
| Vdd spi output voltage | 3.3V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Bluetooth rx sensitivity | -105dBm at 125Kbps |
| Rtc memory in deep sleep | Да |
| Диап. темп. хр. | -40°C to +150°C |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | QFN-32-EP(5x5) RF Transceiver Modules and Modems RoHS |
