Модуль: IoT; WiFi; PCB; SMD; 18x20x3,2мм; Flash: 4MБ; SRAM: 400kБ
У поставщика
ПроизводительEspres
КатегорияМикросхемы
У поставщиков
250 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 157,76 |
| от 8 | 151,79 |
| от 15 | 146,04 |
| от 29 | 141,45 |
| от 58 | 138,93 |
Описание
Модуль ESP32-C3 от Espressif — компактное IoT-решение для беспроводной связи. Работает в диапазоне 2,4 ГГц, оснащен встроенной PCB-антенной и флеш-памятью на 4 МБ. Исполнение SMD, размеры 18x20x3,2 мм. Подходит для разработки устройств «умного дома», систем автоматизации и носимой электроники.
Технические характеристики
| Adc | 2x 12-bit SAR ADC, up to 6 channels |
| Cpu | 32-bit RISC-V single-core, up to 160 MHz |
| I2c | 1x I2C |
| I2s | 1x I2S |
| Rom | 384KB |
| SPI | 3x SPI |
| USB | Full-speed USB Serial/JTAG controller |
| Gdma | 3 TX channels, 3 RX channels |
| SRAM | 400KB (16KB for cache) |
| Twai | 1x TWAI controller (ISO 11898-1, CAN 2.0) |
| Uart | 2x UART |
| Wifi | IEEE 802.11 b/g/n, 2.4 GHz, 20/40 MHz bandwidth, 1T1R, up to 150 Mbps |
| Вспышка | 4MB (in-package, optional) |
| Таймеры | 2x 54-bit general-purpose, 3x digital watchdog, 1x analog watchdog, 1x 52-bit system timer |

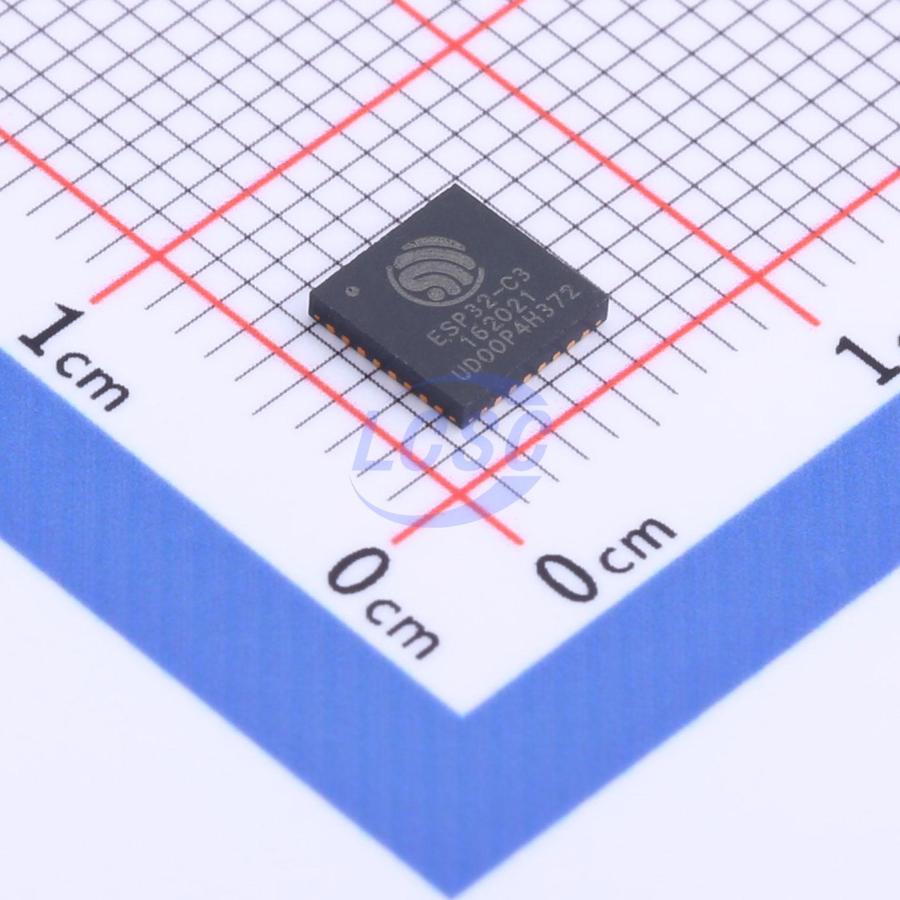

| Корпус | QFN32 (5×5 mm) |
| Product | ESP32-C3 |
| Protocol | 802.11b/g/n, Bluetooth v5.0 |
| Тип монтажа | SMD |
| Rtc sram | 8KB |
| Security | Secure boot, flash encryption, 4096-bit OTP (up to 1792 bits user), AES-128/256, SHA, RSA, RNG, HMAC, digital signature |
| Data Rate | 54Mbps |
| Frequency | 2.402GHz ~ 2.48GHz |
| Bluetooth | Bluetooth 5 (LE), Bluetooth mesh, 125Kbps/500Kbps/1Mbps/2Mbps, high power mode 20dBm |
| Размеры | 18x20x3.2mm (module) |
| Gpio count | 22 or 16 programmable GPIOs |
| Memory Size | 4MB Flash, 400kB SRAM, 384kB ROM |
| Sensitivity | -105dBm |
| Описание | Ultra-Low-Power SoC with RISC-V Single-Core CPU, 2.4 GHz Wi-Fi and Bluetooth 5 (LE) |
| Power modes | Active, Modem-sleep, Light-sleep, Deep-sleep |
| Надежность | see datasheet section 4.7 |
| Antenna Type | Antenna Not Included |
| Mounting Type | Surface Mount |
| Package / Case | 32-VFQFN Exposed Pad |
| Power - Output | 21dBm |
| Сертификаты | см. технический паспорт |
| Coremark score | 407.22 CoreMark at 160 MHz; 2.55 CoreMark/MHz |
| Дистанционное управление | 2 TX channels, 2 RX channels |
| Напряжение питания | 3.0V to 3.6V |
| Vdd spi output | 1.8V or 3.3V |
| Voltage - Supply | 3V ~ 3.6V |
| Led pwm channels | up to 6 |
| Tx power 802 11b | up to +21 dBm |
| Tx power 802 11n | up to +20 dBm |
| Описание | RF TXRX MOD BLUETOOTH WIFISMD |
| Serial Interfaces | GPIO, I2C, I2S, SPI, JTAG, UART, USB |
| RF Family/Standard | Bluetooth, WiFi |
| Dc characteristics | 3.3V, 25°C |
| Deep sleep current | 5µA |
| Rx sensitivity ble | up to -105 dBm (125Kbps) |
| Temperature sensor | 1x |
| Current - Receiving | 84mA ~ 87mA |
| DigiKey Programmable | Not Verified |
| Absolute max voltage | -0.3V to +3.6V |
| Operating Temperature | -40°C ~ 105°C (TA) |
| Раб. температура | -40°C to +85°C |
| Current - Transmitting | 276mA ~ 335mA |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | 2.4GHz ESP32-C3 On-board PCB Antenna -105dBm SMD,20x18mm RF Transceiver Modules and Modems RoHS |
| Тип | ESP32-C3 |
