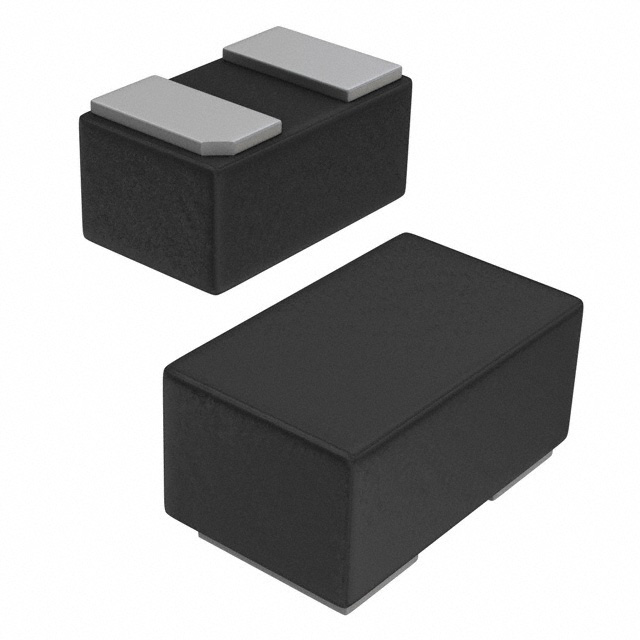

TVS диод защитный 3В пиковое рабочее 17В ограничение SOD882T
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
2 198 шт.
Норм. уп.: 12000
Цены поставщиков
Склад 13
В наличии:2 198 шт
Срок поставки: до недели
Норм. уп.: 12000
Минимальная партия: 114 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,13 |
| от 103 | 5,62 |
| от 205 | 5,09 |
| от 410 | 4,58 |
| от 820 | 4,16 |
Описание
Защитный TVS-диод от STMicroelectronics для подавления электростатических разрядов. Рабочее напряжение 3 В, пиковое ограничение до 17 В, компактный корпус SOD-882T. Работает в широком диапазоне температур от -40 до +150 °C. Применяется в портативной электронике и цепях защиты интерфейсов.
Технические характеристики
| Тип | TVS Diode |
| Полярность | Bidirectional |
| Стандарты | IEC 61000-4-2 Level 4 |
| Артикул | ESDAXLC6-1BT2 |
| Failure mode | short-circuit |
| Package area | 0.6mm² |
| Тип упаковки | SOD882T (SOD882 thin) |
| Корпус | SOD-882T |
| Тип монтажа | SMD |
| Соотв. RoHS | Да |
| Макс. емкость | 0.5pF |
| Кол-во линий | 1 |
| Импульсная мощность макс. | 40W |
| Напр. пробоя | 3V |
| Импульсный ток макс. | 1.3A |
| Тип. емкость | 0.4pF |
| Макс. ток утечки | 70nA |
| Макс. U фиксации | 17V |
| Мин. пробойное напр. | 6V |
| Package dimensions typ | 0.6mm × 1.0mm × 0.4mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65 to +150°C |
| Capacitance test frequency | 200-3000MHz |
| Температура пайки выводов | 260°C for 10s |
| Диап. раб. темп. | -40 to +150°C |
| Leakage current test voltage | 3V |
| Описание (англ.) | TVS DIODE 3VWM 17VC SOD882T |
| Clamping voltage test current | 1A |
| Esd voltage air discharge max | 25kV |
| Breakdown voltage test current | 1mA |
| Esd voltage contact discharge max | 16kV |
| Esd voltage air discharge compliance | 15kV |
| Рабочая температура | -40°C ~ 150°C (TJ) |
| Esd voltage contact discharge compliance | 8kV |
