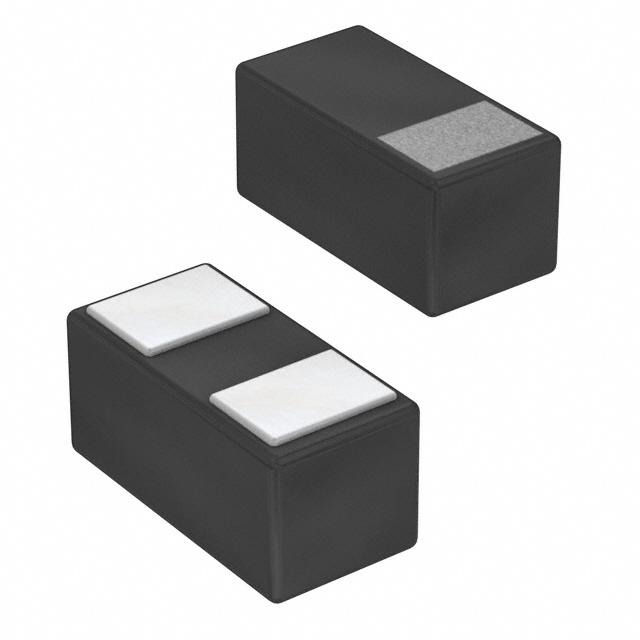

TVS диод защитный 3В пиковое рабочее ST0201
У поставщика
ПроизводительSTMicroelectronics
КатегорияСупрессоры
У поставщиков
13 847 шт.
Норм. уп.: 15000
Цены поставщиков
Склад 13
В наличии:13 847 шт
Срок поставки: до недели
Норм. уп.: 15000
Минимальная партия: 234 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,96 |
| от 188 | 2,65 |
| от 375 | 2,35 |
| от 749 | 2,09 |
| от 1 497 | 1,90 |
Описание
Защитный TVS-диод от STMicroelectronics с пиковым рабочим напряжением 3 В. Выполнен в миниатюрном корпусе ST0201 и рассчитан на температуру от -40 до 125 °C. Подходит для защиты цепей в портативной и бытовой электронике.
Технические характеристики
| MSL | MSL1 |
| Вес | 0.124mg |
| Маркировка | V2 |
| Корпус | ST0201 |
| Тип монтажа | SMD |
| Pcb area | 0.18mm² |
| Описание | Single-line low capacitance Transil TVS for bidirectional ESD protection |
| Тип устройства | Bidirectional TVS diode |
| Артикул | ESDAVLC8-1BU2 |
| Esd standard | IEC 61000-4-2 level 4 |
| Base quantity | 15000 |
| Способ поставки | Tape and reel |
| Код заказа | ESDAVLC8-1BU2 |
| Соотв. RoHS | Да |
| Dimension A max | 0.33mm |
| Dimension A min | 0.23mm |
| Dimension A typ | 0.28mm |
| Dimension D max | 0.65mm |
| Dimension D min | 0.55mm |
| Dimension D typ | 0.60mm |
| Dimension E max | 0.35mm |
| Dimension E min | 0.25mm |
| Dimension E typ | 0.30mm |
| Dimension e typ | 0.35mm |
| Dimension L1 max | 0.30mm |
| Dimension L1 min | 0.20mm |
| Dimension L1 typ | 0.25mm |
| Dimension L2 max | 0.30mm |
| Dimension L2 min | 0.20mm |
| Dimension L2 typ | 0.25mm |
| Dimension b1 max | 0.23mm |
| Dimension b1 min | 0.13mm |
| Dimension b1 typ | 0.18mm |
| Dimension b2 max | 0.24mm |
| Dimension b2 min | 0.14mm |
| Dimension b2 typ | 0.19mm |
| Breakdown current | 1mA |
| Напряжение отключения | 3V |
| Динамическое сопротивление, Ом | 2.5Ω |
| Макс. ток утечки | 100nA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Junction capacitance max | 7pF |
| Емкость перехода Тип. | 5pF |
| Макс. темп. перехода | 125°C |
| Peak pulse current 8 20us | 1.5A |
| Диап. темп. хр. | -55°C to +150°C |
| Capacitance test condition | Vr=0V, F=1MHz, Vosc=30mV |
| Leakage current test voltage | 3V |
| Описание (англ.) | TVS DIODE 3VWM ST0201 |
| Voltage temperature coefficient | 6e-4/°C |
| Peak pulse voltage air discharge | ±16kV |
| Dynamic resistance test condition | Ipp=1A, tp=2.5µs |
| Breakdown voltage max pin1 to pin2 | 11V |
| Breakdown voltage max pin2 to pin1 | 17V |
| Breakdown voltage min pin1 to pin2 | 8.5V |
| Breakdown voltage min pin2 to pin1 | 14.5V |
| Max lead temperature soldering 10s | 260°C |
| Диапазон темп. перехода | -40°C to +125°C |
| Peak pulse voltage contact discharge | ±15kV |
| Рабочая температура | -40°C ~ 125°C (TJ) |
| Обратное напряжение, В | 8 |
