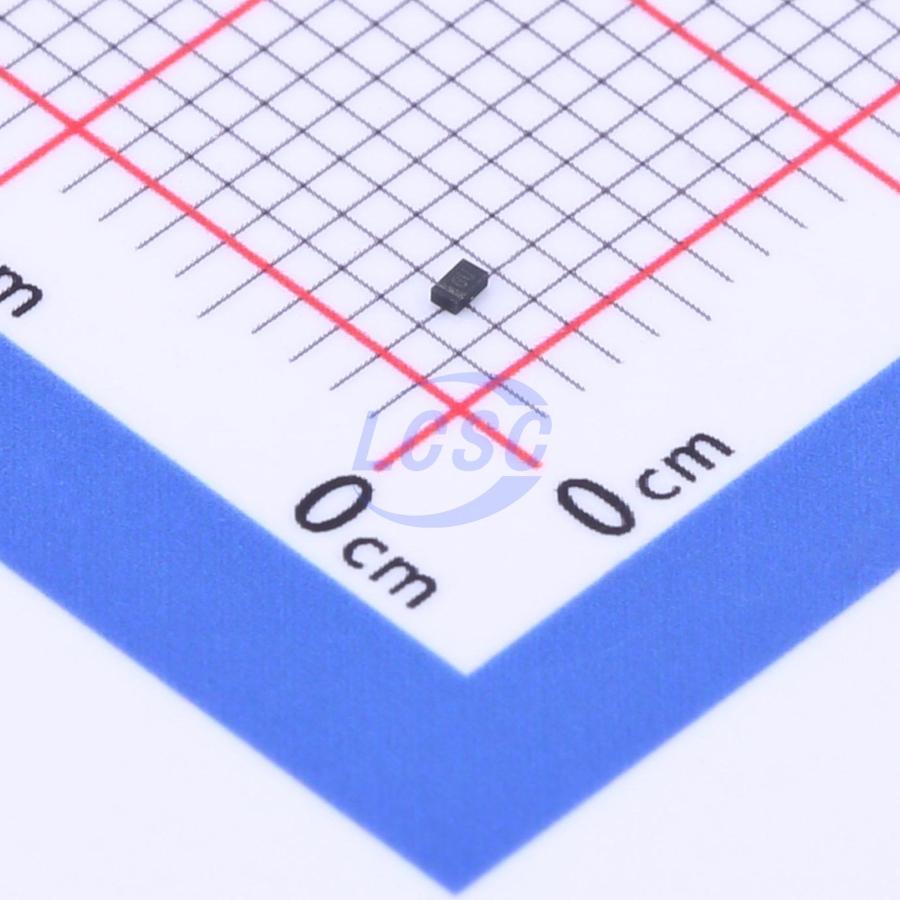

ESD122DMXR
У поставщика
ПроизводительTexas Instruments
У поставщиков
721 шт.
Цены поставщиков
Склад 38
В наличии:721 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,32 |
Описание
ESD122DMXR — компактный ТВС-диод (защитный супрессор) от Texas Instruments, предназначенный для защиты линий передачи данных от электростатических разрядов (ESD). Компонент отличается сверхнизкой емкостью, что делает его пригодным для высокоскоростных интерфейсов. Обеспечивает надежную защиту чувствительной электроники в портативной и промышленной аппаратуре.
Технические характеристики
| Корпус | X2SON-3 |
| Тип монтажа | SMD |
| Направленность | Bidirectional |
| Кол-во выводов | 3 |
| Eft rating | 80A (5/50ns) |
| Технология | TVS ESD protection diode array |
| Применение | USB Type-C, HDMI 2.0, USB 3.1 Gen2/Gen1, Thunderbolt, DisplayPort, PCI Express, SATA |
| Esd rating cdm | ±1000V |
| Рейтинг ЭСР HBM | ±2500V |
| Holding voltage | 5.9V |
| Ток утечки | 10nA (max) |
| Package versions | DMX (0.60mm x 1.00mm), DMY (0.60mm x 1.32mm) |
| Data rate support | up to 10Gbps |
| Динамическое сопротивление, Ом | 0.5Ω |
| Количество каналов | 2 |
| Surge rating power | 20W (8/20µs) |
| Surge rating current | 2.5A (8/20µs) |
| Capacitance between io | 0.1pF (typ) |
| Input pin voltage range | -3.6V to 3.6V |
| Обратное напряжение | -3.6V to 3.6V |
| Диап. темп. хр. | -65°C to 155°C |
| Line capacitance io to gnd | 0.2pF (typ), 0.27pF (max) |
| Breakdown voltage gnd to io | -7.9V to -5V |
| Breakdown voltage io to gnd | 5V to 7.9V |
| Диап. раб. темп. | -40°C to 125°C |
| Clamping voltage 1a gnd to io | 6.4V |
| Clamping voltage 1a io to gnd | 6.4V |
| Clamping voltage 5a gnd to io | 8.4V |
| Clamping voltage 5a io to gnd | 8.4V |
| Esd rating iec air gap discharge | ±17kV |
| Esd rating iec contact discharge | ±17kV |
| Thermal resistance junction to board dmx | 455.1°C/W |
| Thermal resistance junction to board dmy | 526°C/W |
| Thermal resistance junction to ambient dmx | 617.8°C/W |
| Thermal resistance junction to ambient dmy | 717.4°C/W |
| Thermal resistance junction to case top dmx | 286.2°C/W |
| Thermal resistance junction to case top dmy | 300.2°C/W |
| Thermal characterization parameter junction to top dmx | 99.3°C/W |
| Thermal characterization parameter junction to top dmy | 113.9°C/W |
| Thermal characterization parameter junction to board dmx | 453.4°C/W |
| Thermal characterization parameter junction to board dmy | 523.8°C/W |
