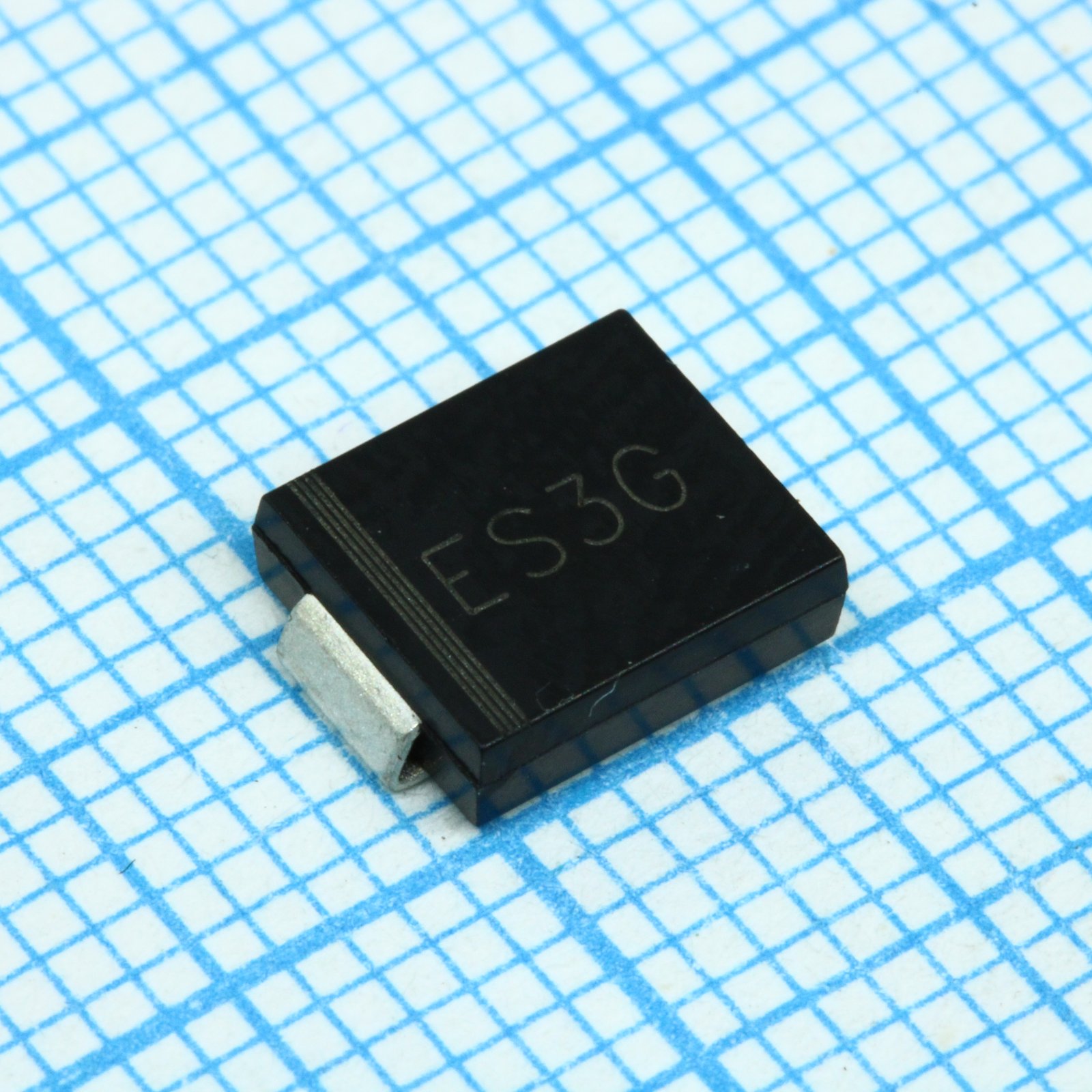

Диод SMD ES3G
У поставщика
У поставщиков
2 988 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 988 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,67 |
| от 222 | 8,42 |
| от 444 | 7,36 |
| от 887 | 6,56 |
| от 1 773 | 6,00 |
Описание
Диод SMD ES3G от Yangjie — высокоскоростной выпрямительный компонент с низким прямым падением напряжения. Предназначен для цепей вторичного выпрямления в импульсных источниках питания и преобразователях. Отличается высокой эффективностью и компактным корпусом для поверхностного монтажа.
Технические характеристики
| RoHS | compliant, halogen-free |
| Корпус | SMC |
| Тип монтажа | SMD |
| Полярность | Color band denotes cathode end |
| Компонент | ES3G |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Тип диода | Super Fast Recovery Rectifier |
| Описание | Surface Mount Super Fast Recovery Rectifier |
| Размеры мм | A: Max: 7.11; Min: 6.6; B: Max: 3.27; Min: 2.85; C: Max: 6.22; Min: 5.59; D: Max: 8.13; Min: 7.75; E: Max: 2.61; Min: 1.99; F: Max: 0.31; Min: 0.15; G: Max: 1.52; Min: 0.76; H: Max: 0.2; Min: 0.1 |
| Описание | Rectifiers Diode, Superfast, SMC, 400V, 3A, 150C |
| Flamability rating | UL 94 V-0 |
| Макс. RMS напряжение | 280V |
| I²t | 41.5A^2s |
| Температура пайки погружением | 260°C max, 10s per JESD 22-B106 |
| Suggested pad layout mm | P1: 9.9; P2: 3.84; Q1: 3.03; Q2: 3.82 |
| Диап. темп. хр. | -55°C to +150°C |
| Диапазон темп. перехода | -55°C to +150°C |
| Макс. DC блокирующее напряжение | 400V |
| Тип. емкость перехода | 35pF @4V, 1MHz |
| Maximum reverse recovery time | 35ns |
| Средний выпрямленный выходной ток | 3.0A @60Hz sine wave, resistance load, TL |
| Maximum dc reverse current at 25c | 5uA |
| Maximum dc reverse current at 125c | 100uA |
| Тепл. сопр. переход-корпус | 12°C/W |
| Тепловое сопротивление переход-вывод | 16°C/W |
| Термосопротивление переход-среда | 50°C/W |
| Макс. повторяющееся импульсное обратное напряжение | 400V |
| Maximum instantaneous forward voltage drop | 1.3V @3.0A |
| Forward surge current non repetitive 1ms square wave | 200A |
| Forward surge current non repetitive 60hz half sine 1 cycle | 100A |
| Напряжение, В | 400 |
| Ток, А | 3 |
